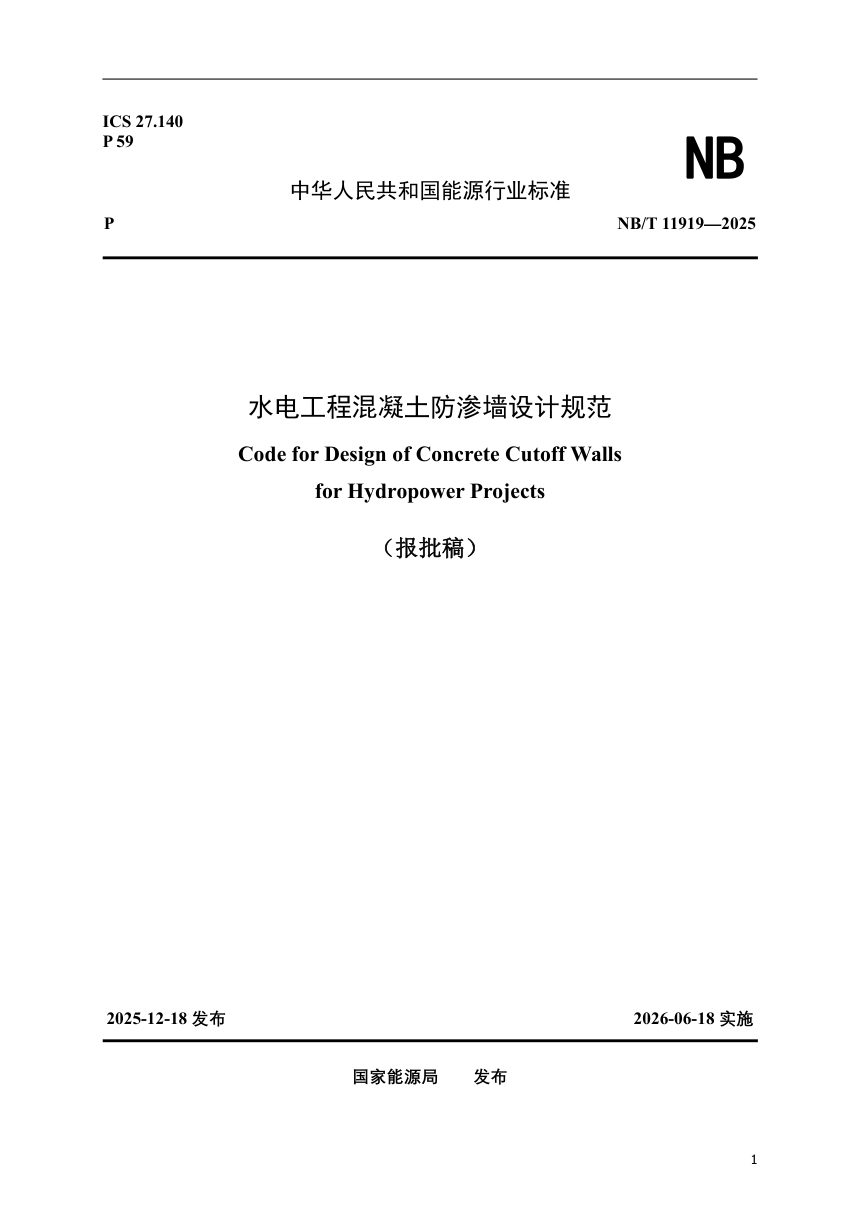

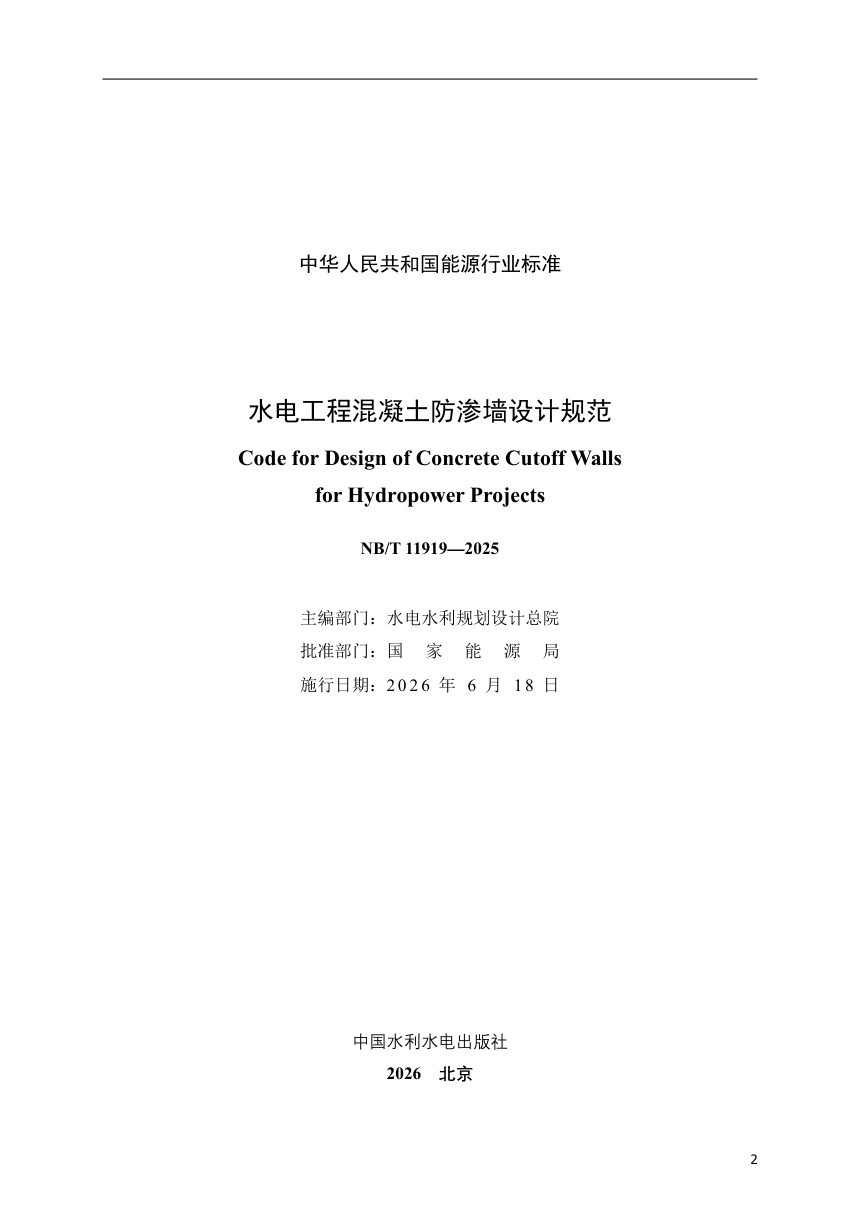

《水电工程混凝土防渗墙设计规范》NB/T 11919-2025（报批稿）

本规范为水电工程混凝土防渗墙设计提供统一技术依据，适用于新建、改建和扩建工程，覆盖勘察、布置、材料与结构、连接、计算分析、安全监测、施工质检及运行评价全过程，按墙深划分普通、深、超深三类，分别以100 m和150 m为界。

设计主线与关键控制指标

防渗墙设计以地形地质条件和渗控要求为出发点，按墙深分类后确定布置方案。厚度按墙体允许水力坡降初估，普通混凝土取80～100、黏土混凝土取60～80、塑性混凝土取50～60，墙厚不宜小于0.6 m，估算超过1.4 m时宜设两道墙，深厚覆盖层高坝须做应力变形分析复核。封闭式防渗墙嵌入基岩缓坡不小于1.0 m、陡坡不小于0.5 m；悬挂式墙底不宜置于内部不稳定土层。

材料选型与结构连接

永久建筑物宜用普通混凝土，临时工程或特殊要求工程可用黏土混凝土或塑性混凝土。黏土混凝土弹模宜为12000～20000 MPa、抗压强度7～12 MPa；塑性混凝土弹模宜小于2000 MPa、抗压强度1～5 MPa。与土质防渗体连接分插入式和廊道式，深厚覆盖层高坝宜用廊道式；与沥青混凝土心墙宜用混凝土基座连接；与面板坝趾板宜用连接板，单块宽不宜小于3 m。

计算分析与安全监测

渗流分析宜用数值方法，悬挂式防渗墙须先判别覆盖层土内部稳定性，存在内部不稳定土时评价高水力梯度区和出逸部位渗透稳定。应力变形分析宜用三维数值方法，普通和黏土混凝土墙可用线弹性本构，超过强度时改用弹塑性或损伤本构。监测断面不宜少于3个，渗压测点不少于3个，连接部位加密布置。

施工质控与运行评价

先导孔间距10～50 m，封闭式入岩不小于5 m，孤石地层不宜小于10 m且大于最大孤石粒径加5 m。槽底沉渣不大于10 cm，深墙超深墙清孔宜用气举反循环。质量检测在成墙28 d后进行，钻孔取心为槽孔数的1/10～1/20且不少于3个。高坝及复杂地质工程宜结合初期蓄水和监测成果开展运行状态评价。
