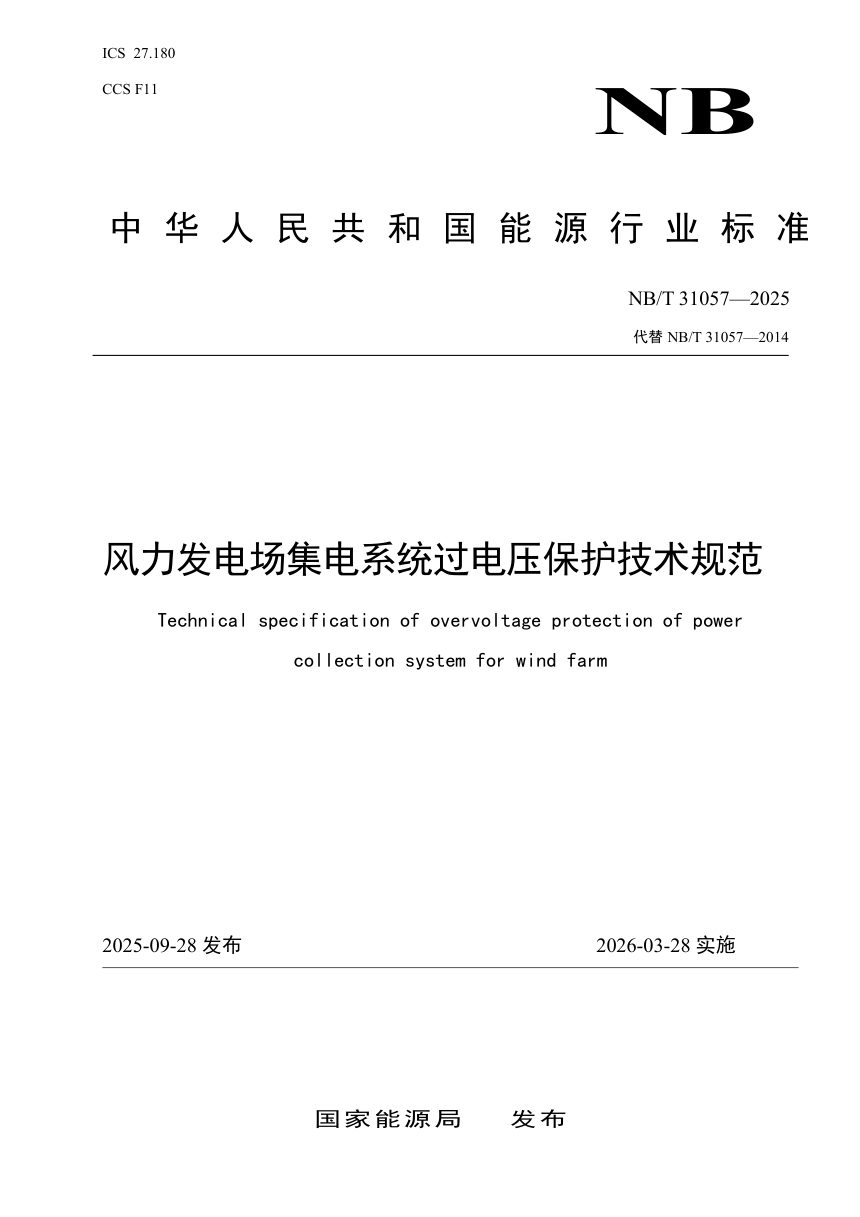

《风力发电场集电系统过电压保护技术规范》NB/T 31057-2025

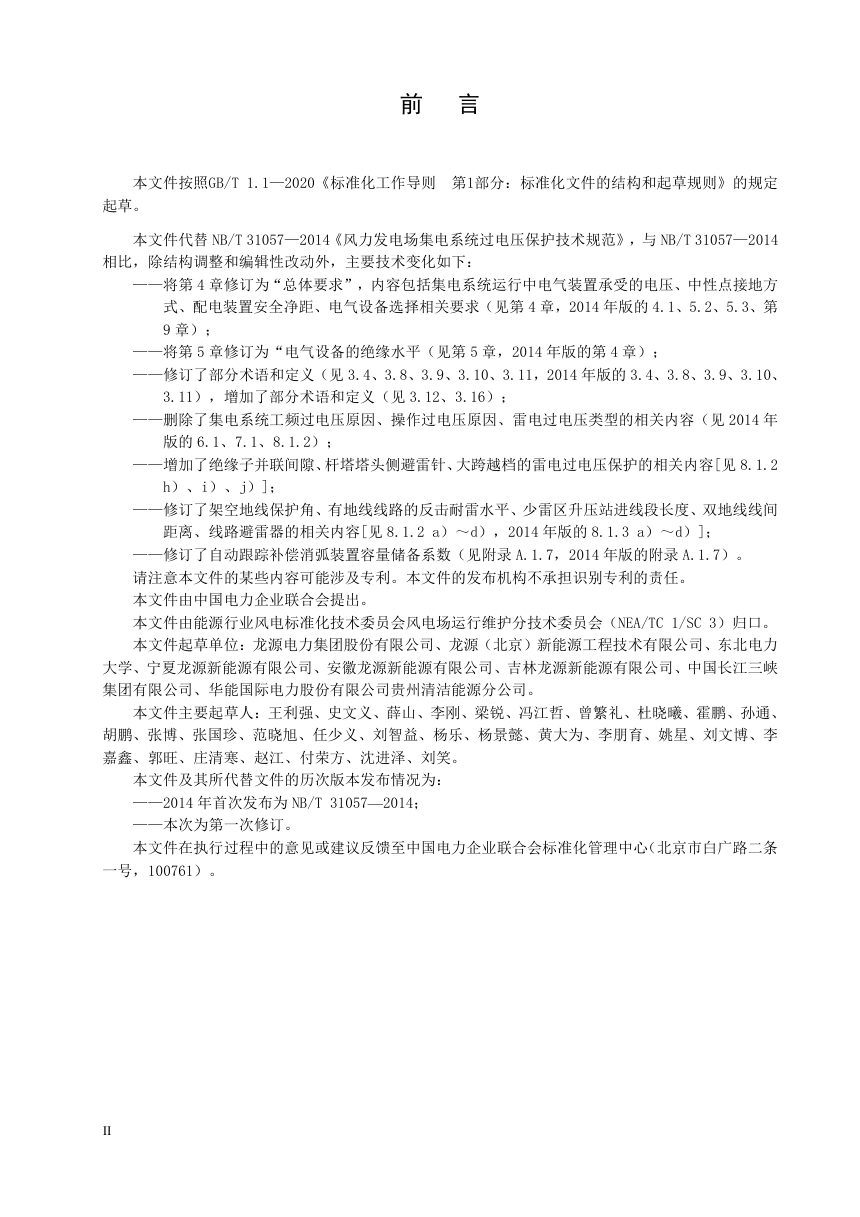

本文件代替 NB/T 31057—2014，规定并网型陆上风电场 66kV 及以下集电系统的过电压保护要求，覆盖总体要求、设备绝缘水平、暂时/操作/雷电过电压、交接试验验收及运行维护。核心调整包括重构总体要求与绝缘水平章节、修订架空地线保护角与反击耐雷水平等参数、新增绝缘子并联间隙与塔头侧避雷针措施。

中性点接地与总体要求

集电系统高压部分中性点应采用经电阻或谐振接地，宜用低电阻接地，不应采用不接地或经消弧柜接地；机组升压变压器低压侧中性点直接接地。设备选型与绝缘配合需结合温度、湿度、污秽、海拔及雷电活动强度，并留安全裕度。

三类过电压防护

暂时过电压通过避雷器、快速切除故障限制，铁磁谐振采用高饱和点互感器、开口三角电阻、4PT 接线或消谐装置抑制；空载线路合闸过电压一般不超过最大工作相电压幅值 3.0 倍，超限时加装合闸电阻。

雷电过电压与保护配置

除少雷区外，35kV 及以上架空集电线路应全线架设地线，保护角不宜大于 25°；多雷区宜装线路避雷器，强雷区应装。升压变压器高低压侧分别安装避雷器，电缆超过 50m 时两端安装，单芯电缆一端经护层保护器接地。

试验验收与运维

交接试验执行 GB 50150，接地装置与电缆护层接地验收执行 GB 50169，线路验收执行 DL/T 5191，避雷器执行 GB 50147；运行维护执行 DL/T 474、DL/T 393、DL/T 596。
