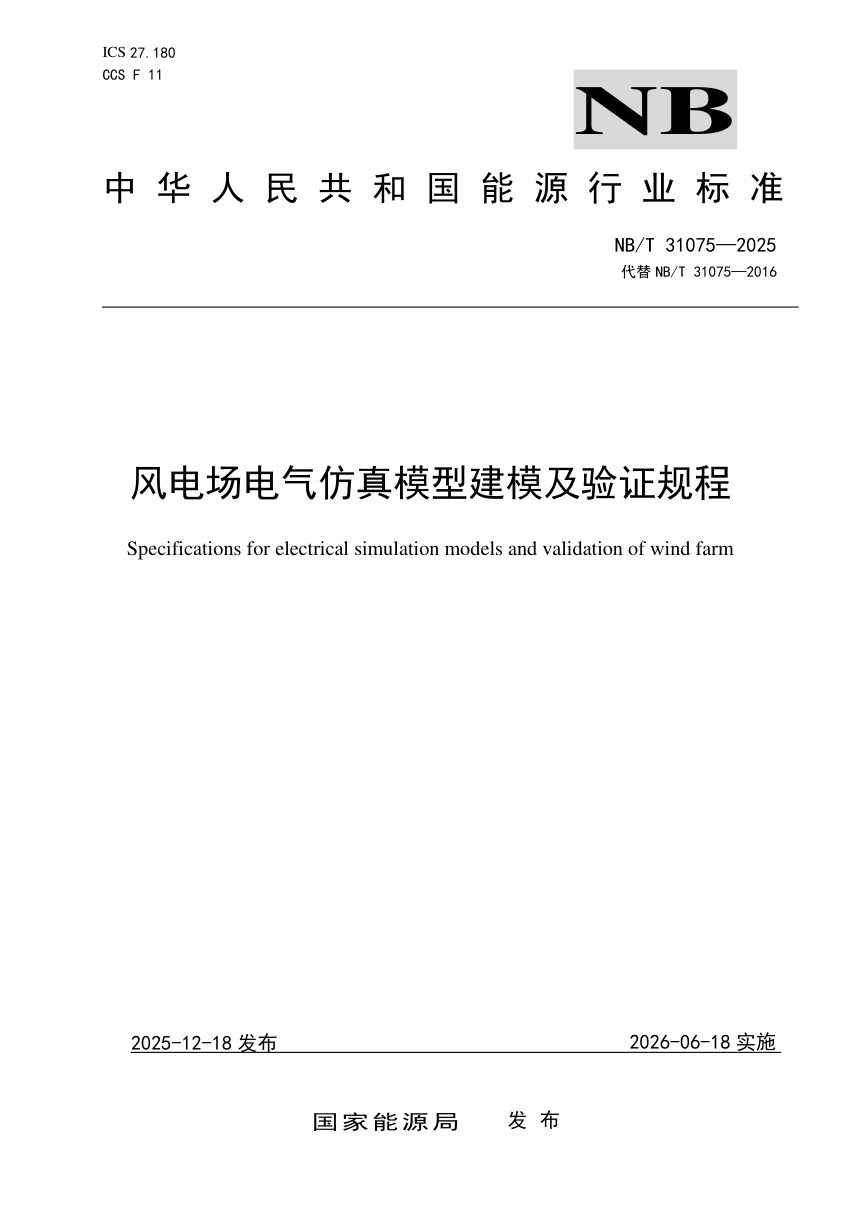

《风电场电气仿真模型建模及验证规程》NB/T 31075-2025

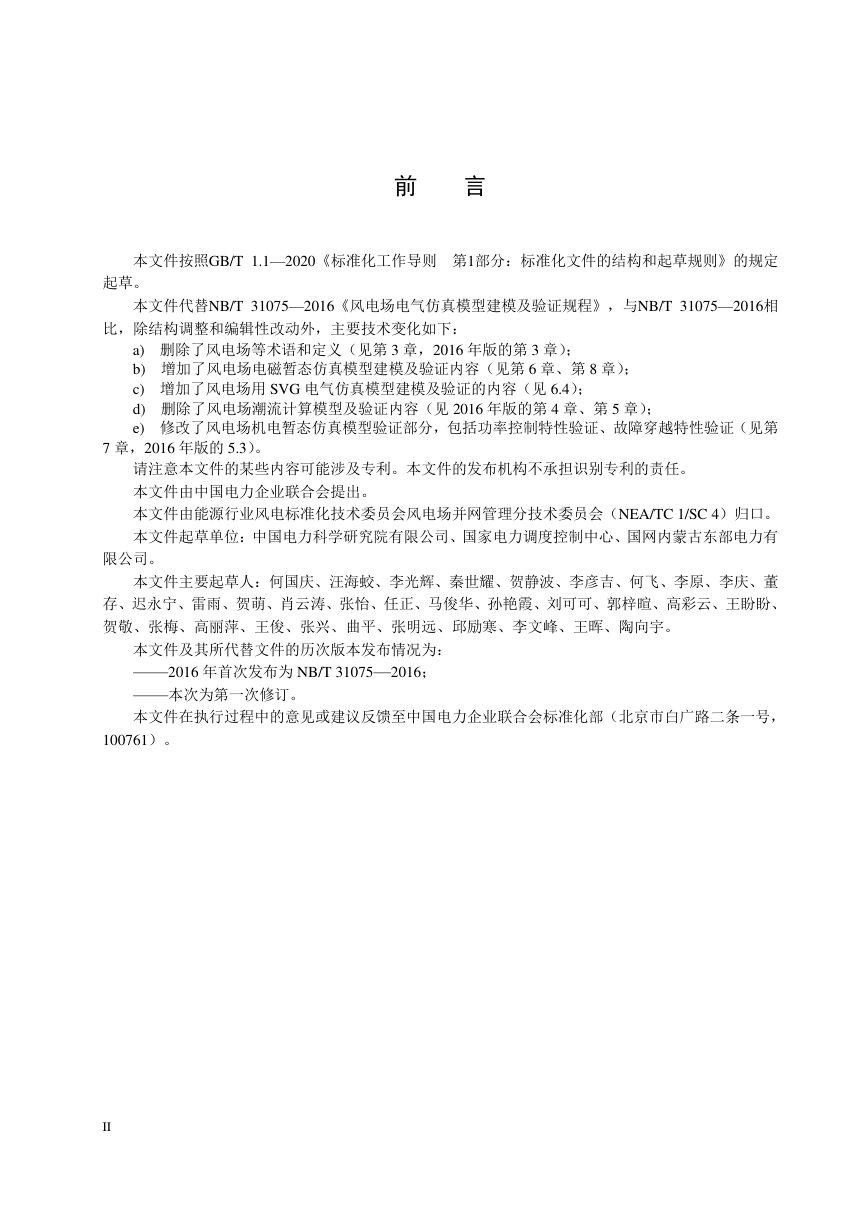

本规程适用于通过110（66）kV及以上线路并网的风电场，包括配置储能系统的风电场，其他电压等级参照执行。修订后新增风电场电磁暂态仿真模型及SVG建模与验证内容，删除潮流计算模型要求，形成覆盖机电暂态与电磁暂态两类模型的完整建模验证体系。

模型分类与验证路径

风电场电气仿真模型分机电暂态与电磁暂态两类，分别对应1 ms~10 ms和2 μs~50 μs仿真步长。模型按详细模型与等值模型分级，验证顺序为先设备后场站等值。等值模型以详细模型仿真数据为基准，具备测试条件时以现场数据补充验证；风电机组、储能变流器、SVG等设备模型须为已验证模型。模型参数复核周期不超过5年，设备改造、软件升级或控制参数修改后应重新验证。

建模收资与汇集系统

建模资料涵盖电气主接线、设备参数、故障穿越测试报告、运行控制策略及保护定值。集电线路采用π型等值电路，含正负零序参数及线路长度；变压器按双绕组或三绕组建模。等值建模按机组型号和接入位置分群，汇集系统按电压分布、功率损耗、阻抗特性一致原则等值，SVG、SVC等无功补偿装置不参与等值。

SVG与电磁暂态建模

SVG电气仿真模型涵盖变流器、控制系统、并网接口及保护模块。电磁暂态模型提供三种实现方式：控制器硬件在环、控制程序封装和控制模块开放，三者变流器与并网接口均基于实际电路拓扑建立，控制系统和保护模块分别通过实际控制器、封装库文件或开放模型实现。宽频阻抗特性验证覆盖2.5 Hz~1000 Hz，幅值偏差不超过2.5 dB，相位偏差不超过15°；故障穿越验证按电压骤降、骤升分区加权计算偏差。

场站级仿真模型验证

机电暂态模型验证功率控制特性与故障穿越特性，功率控制考核有功、无功功率及响应时间，故障穿越以详细模型数据为基准考核等值模型的有功、无功功率及电流基波正序分量。电磁暂态模型验证宽频阻抗特性与故障穿越特性，前者以详细模型阻抗矩阵为基准，后者考核三相电压电流瞬时值及功率、电流基波正序分量，偏差类型包括平均偏差、平均绝对偏差、最大偏差及加权平均绝对偏差。各项偏差限值以标幺值列于正文表中。
