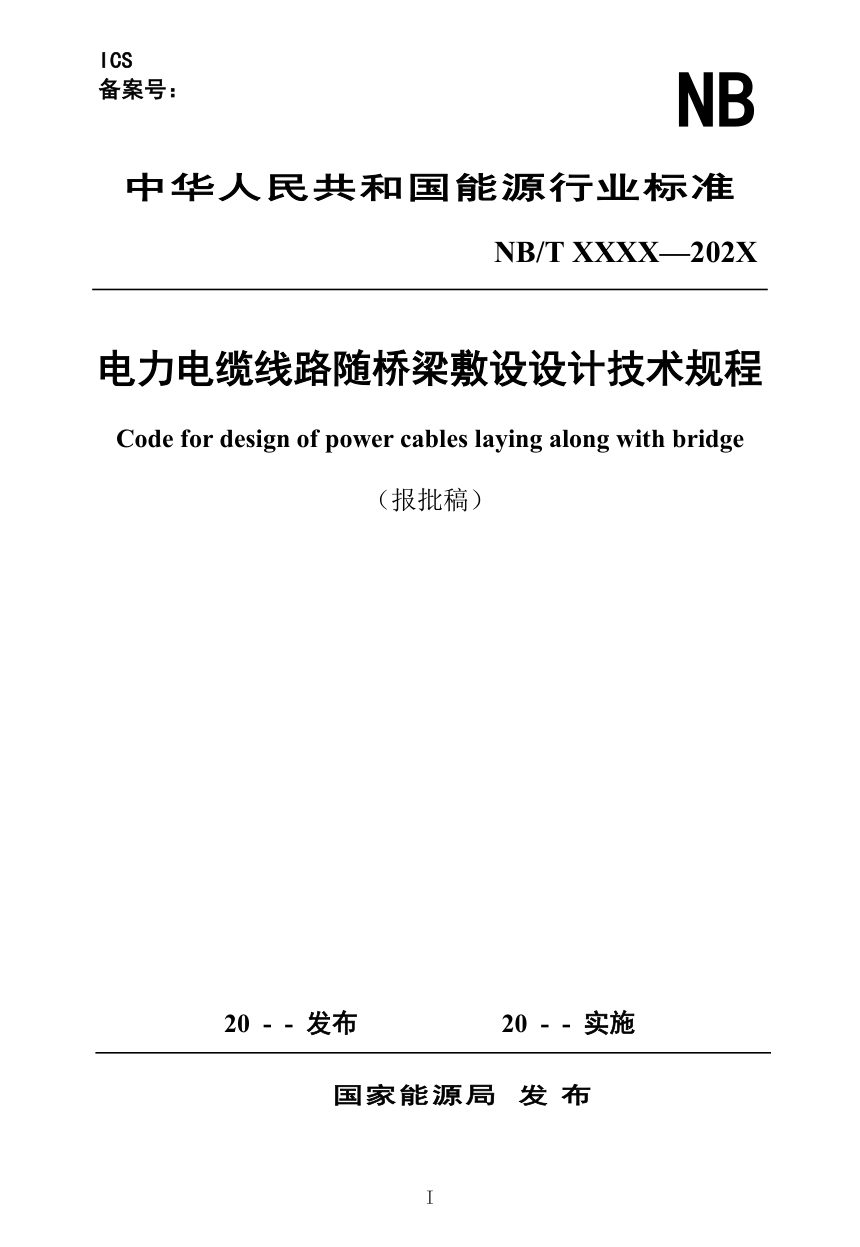

《电力电缆线路随桥梁敷设设计技术规程》NB/T 12034-2026（报批稿）

本规程适用于随桥梁敷设的10kV～500kV电力电缆线路工程设计，覆盖桥上段与上下桥过渡段通道，围绕桥梁伸缩与振动、电缆支持固定、接地、防火及附属设施建立设计依据。随桥电缆通道宜与桥梁同步设计、按电网远景一次建成或分期实施，利用既有桥梁敷设须先做检测评估与可行性论证，并按桥梁类别和电压等级开展可行性、安全性专题论证。

敷设形式与通道控制

可采用桥面上方外侧、人行道板下方、梁体外侧或悬臂下方悬挂、箱梁内等形式。通道设计须满足桥梁建筑界限与桥下净空，与燃气、热力管道分设隔离空间；长距离通道出入口间距不宜大于1000m，孔口直径或边长不小于700mm。检修通道净高不宜小于1900mm，横隔板处不小于1400mm；单侧布置净宽不宜小于900mm，双侧不小于1000mm。纵坡不宜大于15°，坡度大于10°时设防滑地坪或台阶。随铁路桥梁敷设时，与路轨交叉净距不小于1m，平行时与非直流电气化铁路不小于3m、与直流电气化铁路不小于10m。

电缆选型与支持固定

电缆不应采用油浸纸绝缘，110（66）kV及以上电缆金属护套应采用铝套，阻燃等级不低于C类。110（66）kV及以上电缆宜水平蛇形敷设，中间接头宜采用整体预制式，布置于平缓、无伸缩、净空间开阔区域，避开桥台、伸缩缝与横隔板。支架跨距除满足GB 50217外，还须避免桥梁振动引起共振，支架与桥梁之间宜设橡胶垫减振，并采用防松螺栓。桥梁两端或伸缩缝处应设伸缩补偿；补偿量不大于160mm时可采用伸缩弧或伸缩补偿装置，大于160mm时110（66）kV及以上电缆宜设专用补偿装置。

接地、防火与安全论证

随桥电缆接地系统宜与新建桥梁同步设计，与电气化铁路接地系统分开设置；桥上接地体宜结合桥墩设置，综合接地电阻不应大于1Ω，电缆金属护层接地引接点距桥墩接地引接点不小于15m。防火遵循“预防为主、防消结合”，箱梁内通道宜设防火分隔，电缆应避让拉索、系杆等对火敏感构件，110（66）kV及以上电缆中间接头两侧及相邻电缆2m～3m区段应涂刷防火涂料或缠绕防火包带，接头区宜配置悬挂式超细干粉灭火装置，人员进出口设置消防器材。可行性论证覆盖通道设计、电缆及附件选型、支持固定、接地、防火、附属设施及施工运维；安全性专题论证覆盖电磁环境影响、桥缆故障相互影响与次生灾害评估，并据此提出安全措施。
