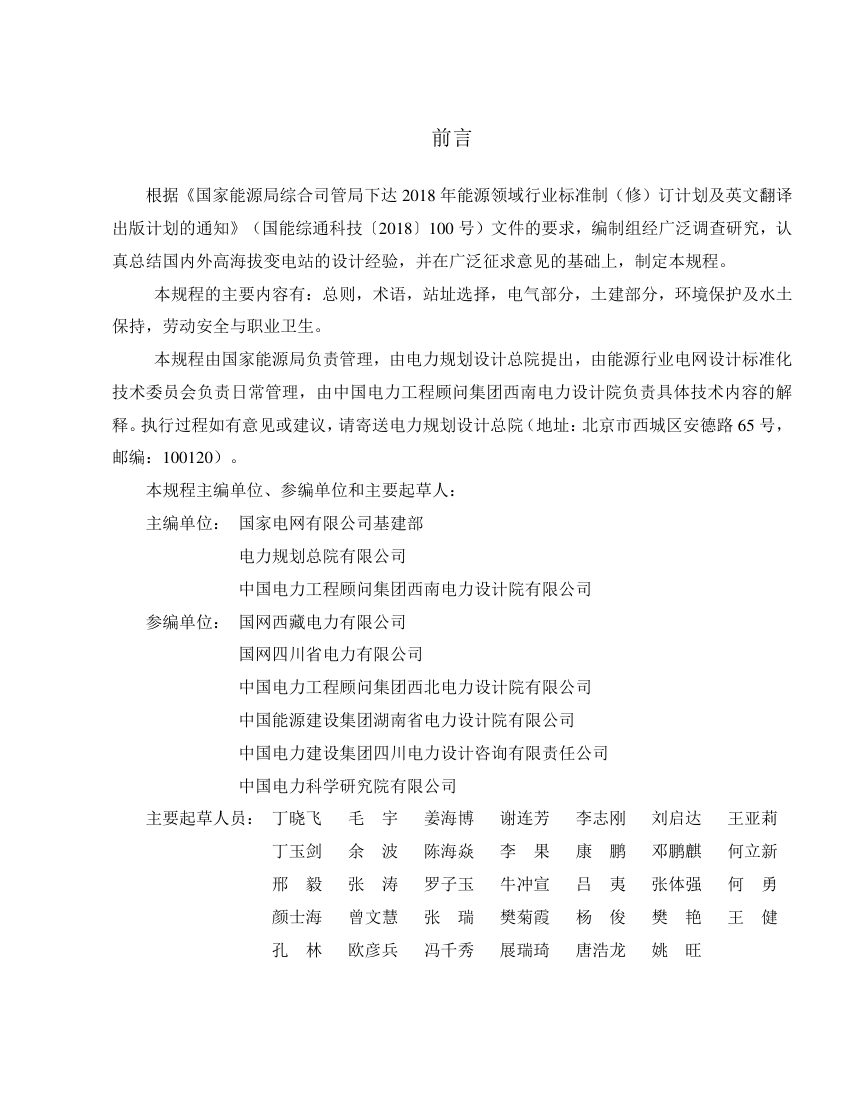

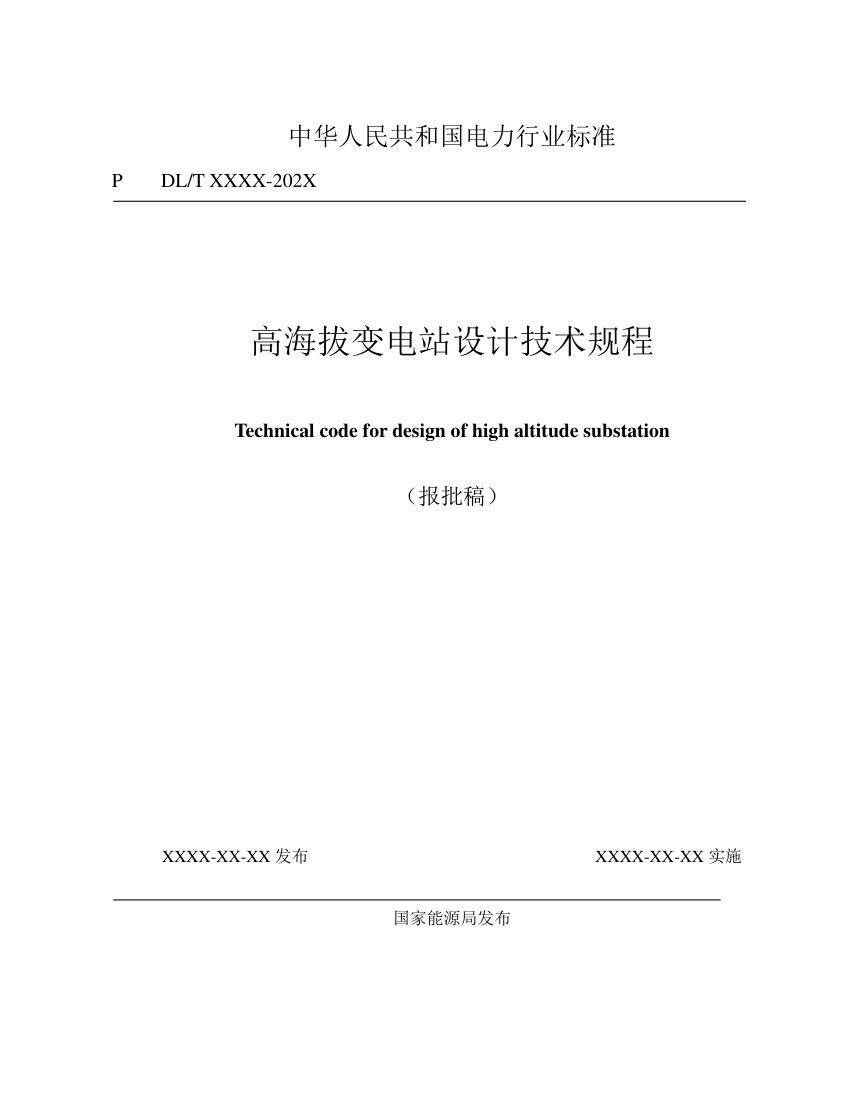

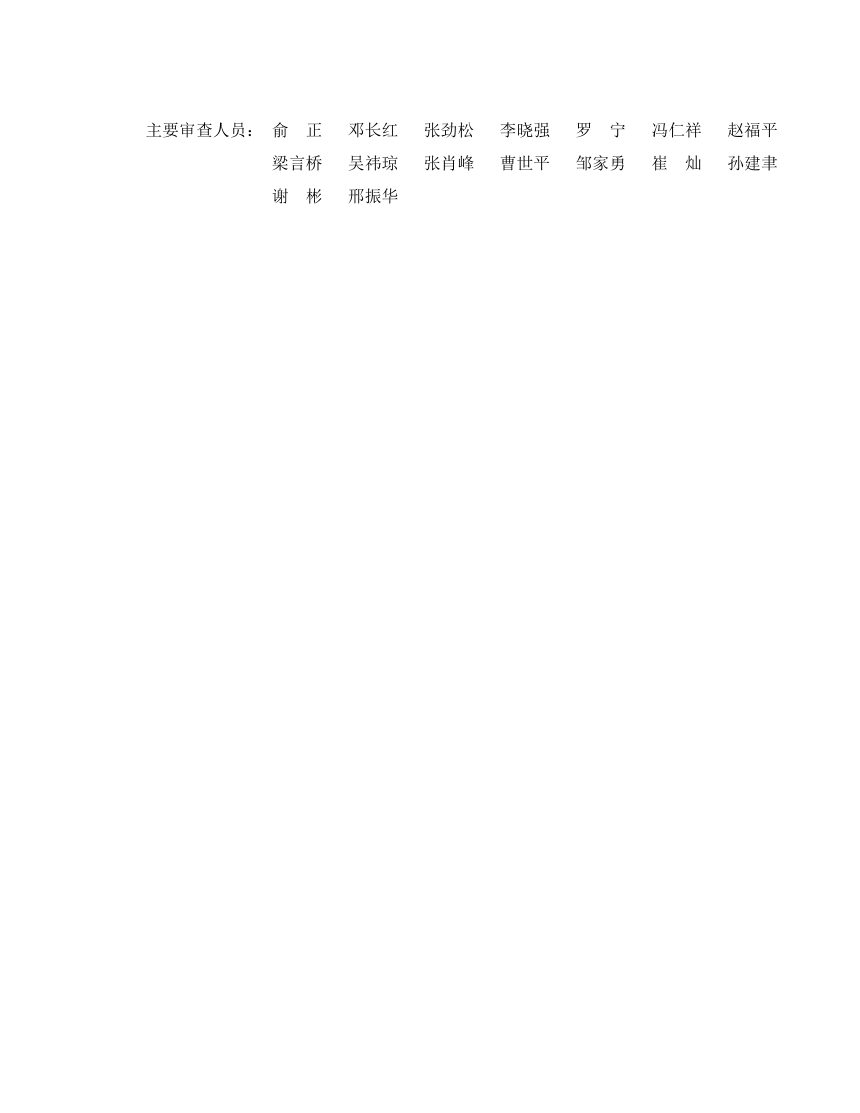

《高海拔变电站设计技术规程》NB/T 11513-2024（报批稿）

本规程针对海拔2000m～5000m地区110kV～750kV变电站设计，重点解决低气压、低氧、强紫外线、大风沙、高地震烈度等复合环境下的设备选型、绝缘配合、建筑结构与人员健康保障问题。编制基于川藏联网、藏中联网、阿里联网等工程实践，站址、电气、土建、环保、劳安各章均以海拔修正为主线。

电气：设备选型与绝缘配合的海拔修正

主变压器型式按电压等级和运输条件确定，110～330kV宜三相、500kV宜单相、750kV宜单相。带油设备温升限值按GB 1094.2修正，年最低温度-25℃及以下应采用低凝点绝缘油，SF₆液化温度低于极端低温时须加热或采用混合气体。海拔4000m以下导体载流量按DL/T 5222修正，以上由试验确定；导体和金具表面最大工作场强不宜大于起晕场强的85%，金具安全裕度系数不小于1.4。2000～4000m外绝缘按GB 311.1修正，4000～5000m可按GB/T 42001修正或试验确定。330kV及以上配电装置最小安全净距宜按附录A放电试验曲线数据确定。

土建：差异化设计与富氧系统

土建须分析低温、低气压、缺氧、强辐射、大日温差对人员及建构筑物的影响。海拔3000m及以上变电站宜设置富氧系统，供氧浓度按附录B分A、B、C三级控制；制氧宜采用变压吸附法，富氧设备室火灾危险性为乙类、耐火等级不低于二级，设备间净距不宜小于1.5m。富氧设备室应设机械通风及事故通风，事故通风换气次数不少于12次。季节性冻土地区基础埋置深度不宜小于设计冻深，强冻胀性土尚宜大于设计冻深0.25m。

环保与劳安：环境控制与医疗保障

站界电磁环境应符合GB 8702，噪声从声源控制并符合GB 12348和GB 3096，废污水分类处理达标排放，含油废水经油水分离处理。水土保持采取挡土墙、排水沟、植被覆盖等措施。六氟化硫设备间应设机械排风，事故后4h内进入须穿防护服、戴手套及防毒面具。医疗保障由专业医疗机构承担，负责高原习服指导及高原病预防处理。
