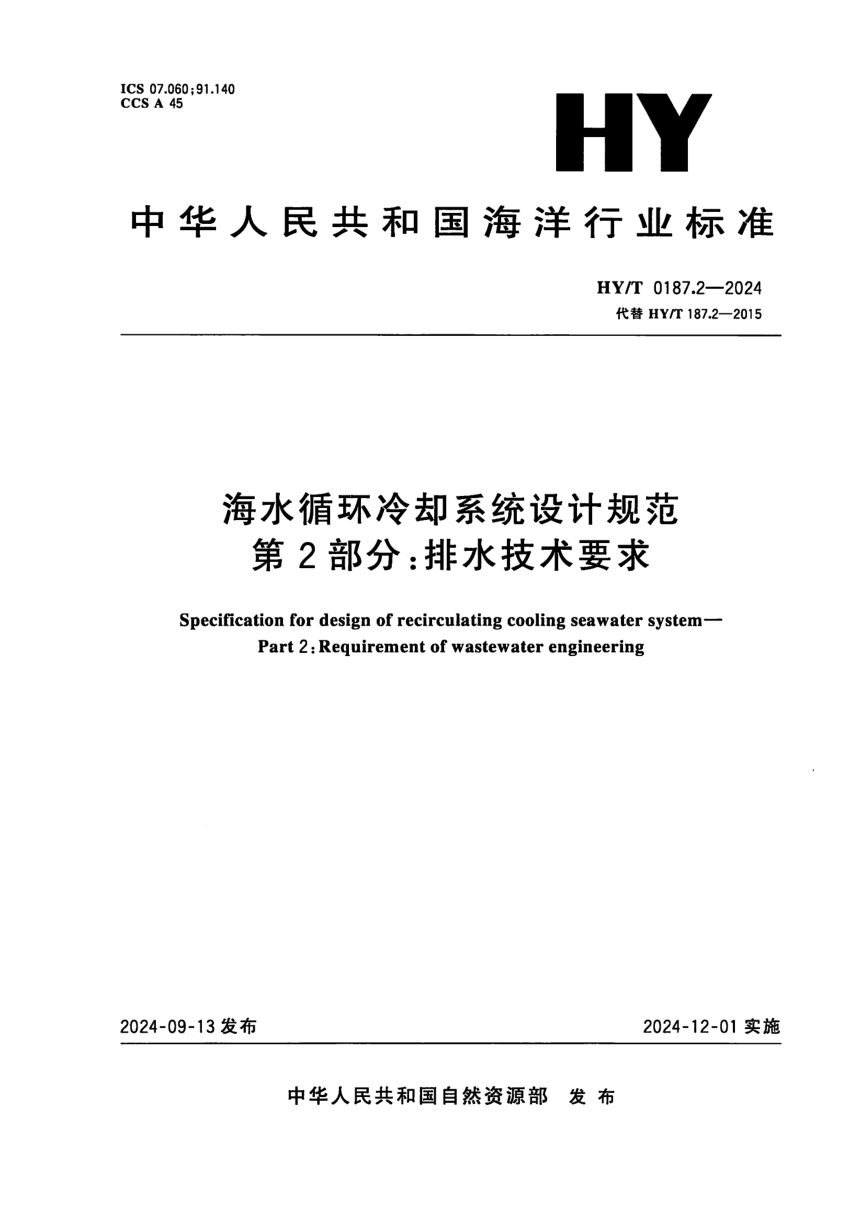

《海水循环冷却系统设计规范第2部分：排水技术要求》HY/T 0187.2-2024

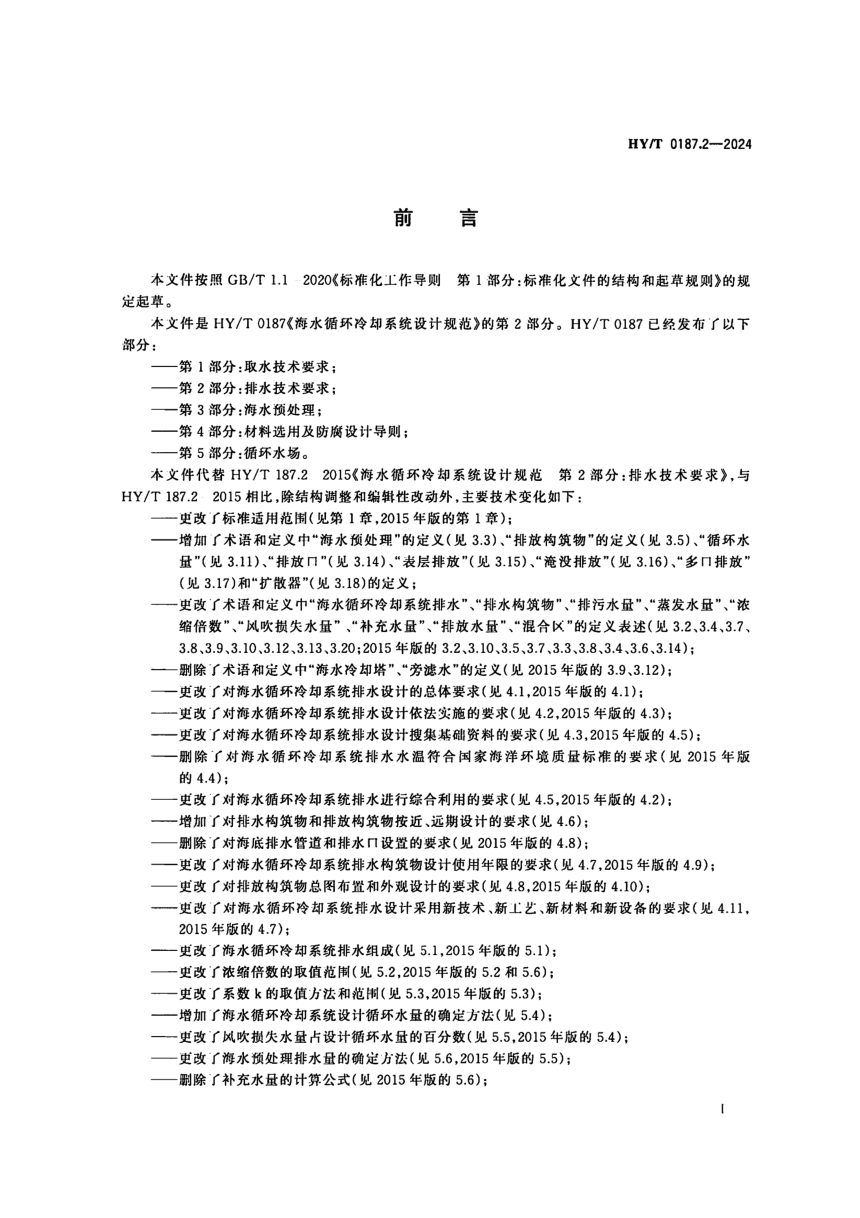

本文件为海洋行业标准HY/T 0187.2—2024，代替HY/T 187.2—2015，规定海水循环冷却系统排水工程设计的总体要求、排水组成及排水量、排水利用处理与排放、设施材质选择及防护、检测监测与控制。适用于新建、改建和扩建的海水循环冷却系统排水工程设计，其他海水利用系统可参照执行。与2015版相比，更改了适用范围、浓缩倍数取值、风吹损失水量占比、排水水质要求等，新增海水预处理、排放构筑物、循环水量、排放口、表层排放、淹没排放、多口排放、扩散器等术语定义，删除了海水冷却塔、旁滤水定义及补充水量计算公式。

排水组成与水量计算

海水循环冷却系统排水包括系统排污水、海水预处理排水、旁流水处理排水、冷却塔池底排泥四类。排污水量按浓缩倍数1.8~2.5计算；设计循环水量取用户连续和间断小时用水量之和的最大值；高效收水器时风吹损失水量宜取设计循环水量的0.002%；海水预处理排水量无资料时宜取补充水量的3.5%~7.0%。系统排污水宜用于制取工业盐、化学元素提取、废热利用或为海水淡化进水预热，接出点设在冷却塔前循环回水管道并利用余压。

排水处理与排放

排泥水处理设施设计规模按设计处理干泥量确定，自用水量宜取补充水量的3.5%~7.0%，宜由调节、浓缩、平衡、脱水及泥饼处置工序组成。浓缩池上清液回流至海水预处理构筑物，污泥脱水滤液回流至排泥池。排水不得排入市政管网，水质应符合GB/T 39361及地方排放标准。向海排放优先采用淹没排放方式，排放管渠以重力流为主；表层排放口宜用钢筋混凝土八字式或门字式，内顶标高宜高于频率1%的高潮位，设计平均海平面处流速不宜大于0.5 m/s；淹没排放扩散器初始稀释度采用5~10，出口流速应大于5 m/s。

材质防护与监测控制

陆上埋地排水管道宜比选钢筋混凝土管、HDPE管或玻璃钢管，钢筋混凝土管渠防腐蚀按GB/T 35490执行，构筑物按JTS 153执行。输排污水管道应校核耐热性。排水泵泵体基座宜用含镍铸铁，主轴叶轮宜用双相钢或氟塑料包覆金属。排水构筑物设计使用年限均应大于或等于50年，排放构筑物按远期设计，厂内排水构筑物按近期设计。表层排放口和淹没排放岸上竖井应设水质取样口，排放海域应监测混合区邻近水温、扩散器附近初始稀释度及混合区实际范围，排泥水处理主要单元宜全自动控制，海水排水泵按集水池液位自动控制并宜建立遥测遥控系统。
