《陆域管线要素分类代码与符号表达》GB/T 45666-2025

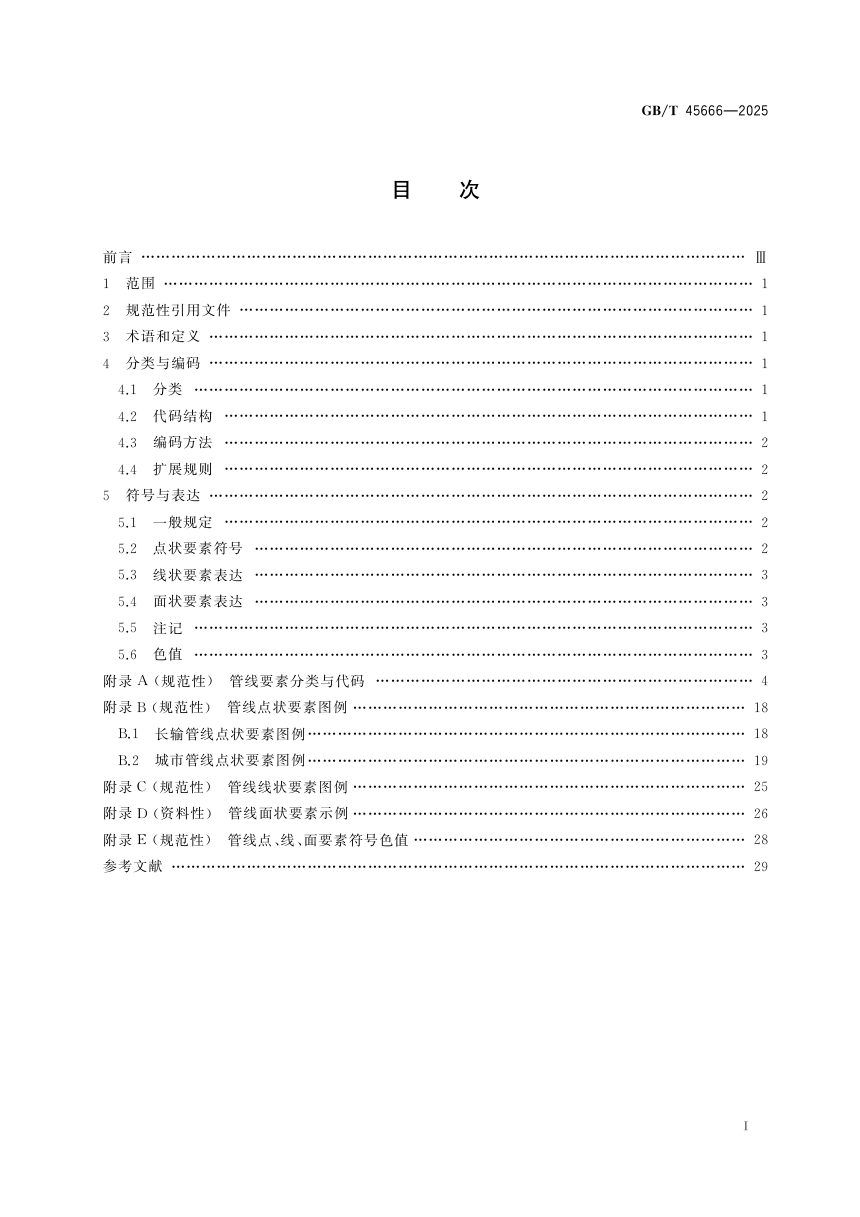

本标准面向陆域管线的数据采集、建库、更新、共享交换与信息系统建设，统一长输管线和城市管线的要素分类、编码规则及点线面符号表达。核心是把管线要素纳入一套可扩展的六位十进制代码体系，并配套图例与色值，解决跨部门管线数据口径不一、图示各异的问题。

分类框架与代码结构

要素按大类、中类、小类、子类四级从属划分。大类仅设长输管线与城市管线两类：长输管线按输送介质分输电、通信、输油、输气、输水五类；城市管线分电力、通信、给水、排水、燃气、热力、工业管道及综合管廊八类。小类、子类依用途功能细分。代码为六位十进制数，左起第一位大类码，第二位中类码，第三、四位小类码，第五、六位子类码，分别按顺序编码。

扩展规则

大类与中类不应重新定义或扩展；已定义的小类、子类不应重新定义，可按需扩展。扩展须在同级分类上进行，归入相应中类、小类，并在相关数据中说明。扩展类在已定义类之后顺序编码，码位不得扩展。

符号表达与色值

点状要素按符号形状确定定位点，圆、方等取几何中心，宽底符号取底线中点，直角符号取顶点，组合符号取下图中心或交叉点，不依比例尺符号取中心点，除注明真实方向外均朝向北图廓。线状要素以基本线划结合注记表达，面状要素以封闭面符号结合文字注记或符号表达，边框形状与实际范围线一致。注记不得压盖管线及附属设施符号。色值可用RGB或CMYK模式，同类要素使用同一色值。

适用

本文件适用于长输和城市管线数据采集、建库、更新、共享、交换及信息系统建设与管线图制作，未列入的规范性引用文件留待相关标准衔接。
