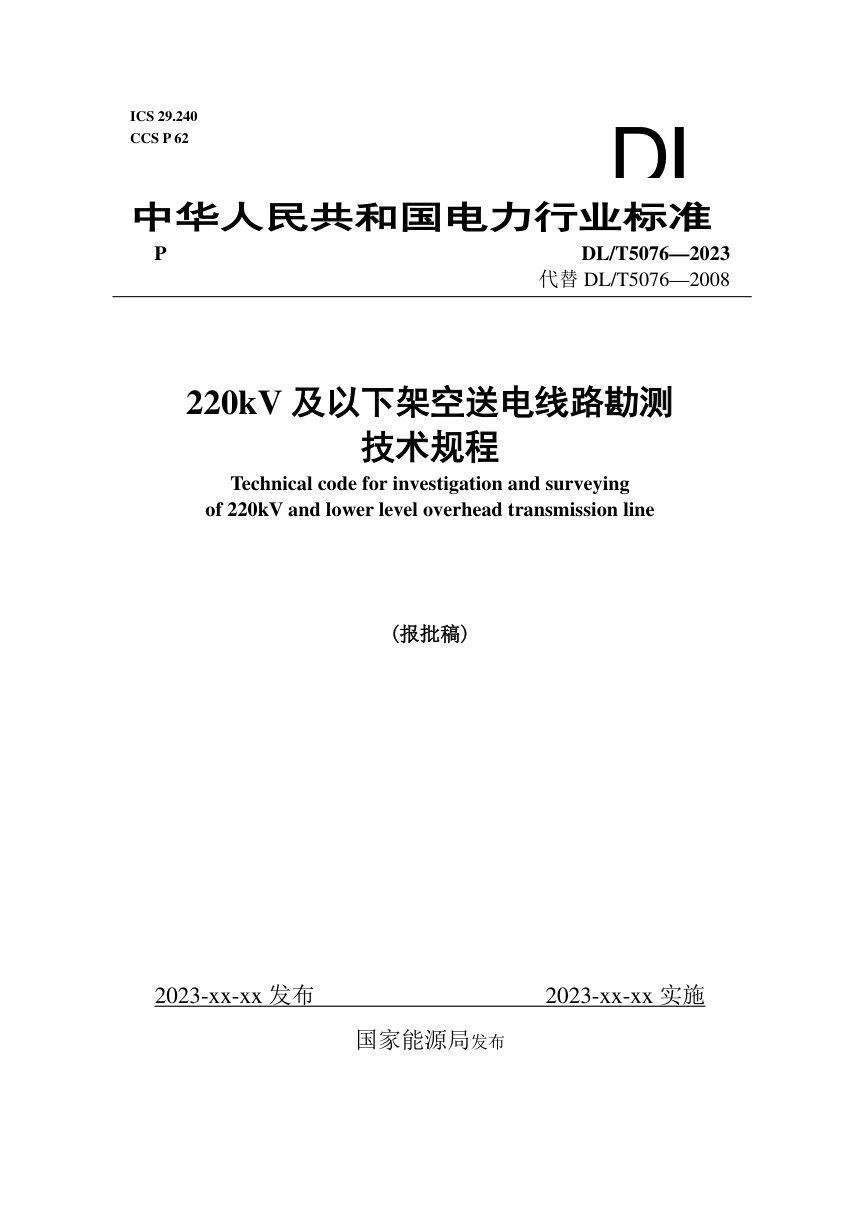

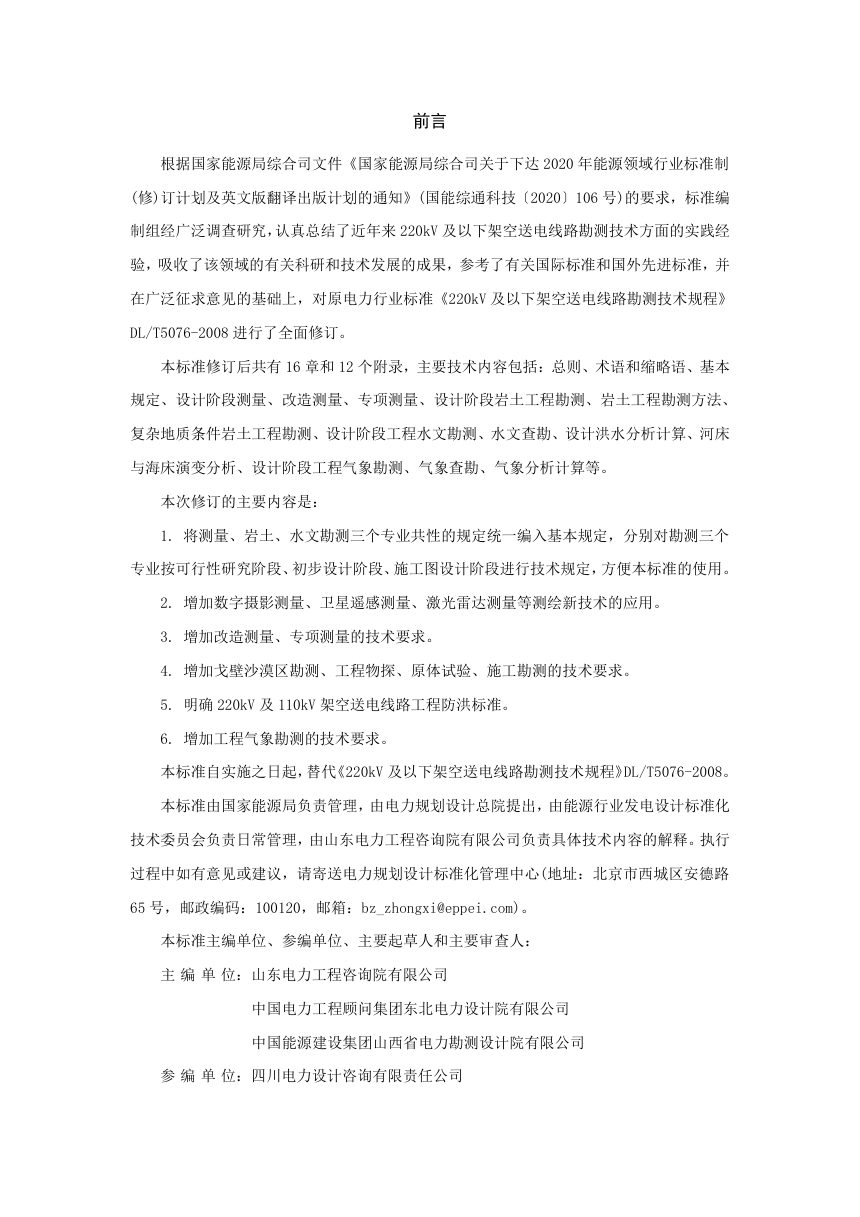

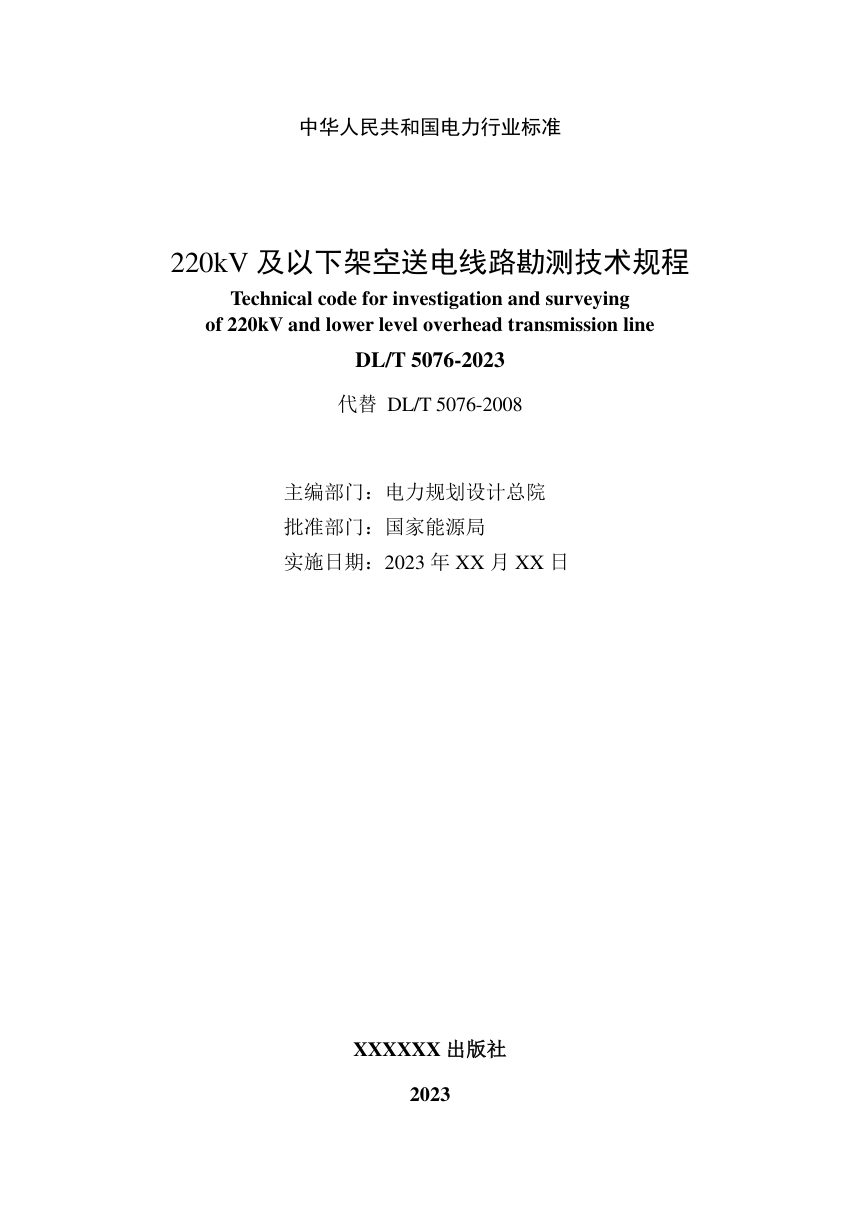

《220kV及以下架空送电线路勘测技术规程》DL/T 5076-2023（报批稿）

本规程为 220kV 及 110kV 架空送电线路新建、改建工程的勘测工作提供统一技术依据，覆盖测量、岩土工程、工程水文与工程气象四大专业。规程按可行性研究、初步设计、施工图设计三个阶段分别规定勘测深度与技术指标，并针对改造工程、复杂地质条件及特殊区域补充专项要求。2023 年修订版在多处作出重要更新，包括将三个专业共性要求归并至基本规定、纳入数字摄影测量与激光雷达等新技术、新增改造测量专项章节、明确防洪标准，以及系统补充工程气象勘测内容，形成覆盖勘测全流程的技术体系。

适用与基本规定

本规程适用于新建、改建 220kV 及 110kV 架空送电线路勘测，不适用于大跨越工程，110kV 以下等级线路可参照执行。工程防洪标准明确为 30 年一遇，水中塔位基础冲刷亦采用相应重现期的水位与流速条件；设计风速与设计冰厚重现期同样取 30 年。测量统一采用国家坐标系统与高程基准，并规定投影长度变形不宜大于 10cm/km。岩土工程按地段复杂程度分级管理，水文气象成果须保证基础资料可靠并与线路高程系统一致。

分阶段勘测要求

测量工作按可研、初设、施设三阶段展开：可研阶段以资料搜集和现场踏勘为主，初设阶段引入 DOM、三维场景等辅助路径优选，施工图阶段要求完成基础控制测量、落实路径、交叉跨越、平断面、定位检验及塔基断面等工序。岩土工程在各阶段对应不同深度——可研阶段侧重路径可行性与避绕地段评价，初设阶段查明沿线岩土与地下水条件并推荐基础形式，施工图阶段针对具体塔位逐基或间隔勘探。水文与气象勘测同样分阶段细化，可研阶段重点判断影响路径方案的重要水域与冰区风区分布，施工图阶段则须落实每一塔位的水文与气象设计条件。

专项与特殊条件勘测

本次修订新增改造测量与专项测量两类内容。改造测量针对交叉跨越、风灾、冰灾及导线温升增容四种工况提出差异化的技术路线，并对防舞装置加装测量中机载激光雷达点云密度、导线拟合精度及气象记录条件作出具体规定。专项测量涵盖塔位地形图、地下管线探测、土石方、林木分布调查、水文测量、运行维护测量、安全监测及林木勘查等八类场景。岩土工程勘测单列戈壁沙漠区等复杂地质条件，并在特殊岩土与地质条件条目中明确塔位避让原则，如采空区宜选已充分采动且无重复开采可能的区域，岩溶强烈发育地段应优先避让。

水文分析与计算

规程对设计洪水、河床海床演变及基础冲刷提出系统计算方法。天然河流设计洪水依资料条件按频率分析法、插补延长、水文比拟或小流域暴雨洪水法推算；位于水库上下游的塔位须分别考虑水库调洪、淤积回水及溃坝洪水影响。水中立塔时，塔基冲刷按自然演变冲刷、一般冲刷与局部冲刷叠加确定，设计水位采用 30 年一遇，河滩塔位应分析深泓摆动与岸滩稳定性。滨海及河口地区对潮位、波浪、海流资料条件不同分别给出差比法、经验公式或数学模型等推算途径。

气象分析与计算

气象勘测核心是确定设计风速、设计冰厚并划分风区与冰区。设计风速优先采用连续 25 年以上自记 10min 平均最大风速资料进行频率计算，必要时结合地形订正；设计冰厚依据覆冰观测年限选用频率计算、广义帕累托模型或调查类比等方法。风区级差宜为 1~3m/s，冰区按设计冰厚分级归并，对风口、迎风坡等易覆冰微地形区段，设计冰厚应较一般地区提高不少于一级。设计风速与冰厚取值须结合邻近已建线路运行情况综合确定，并同步给出特征气温及覆冰同时风速、气温等设计气象组合条件。
