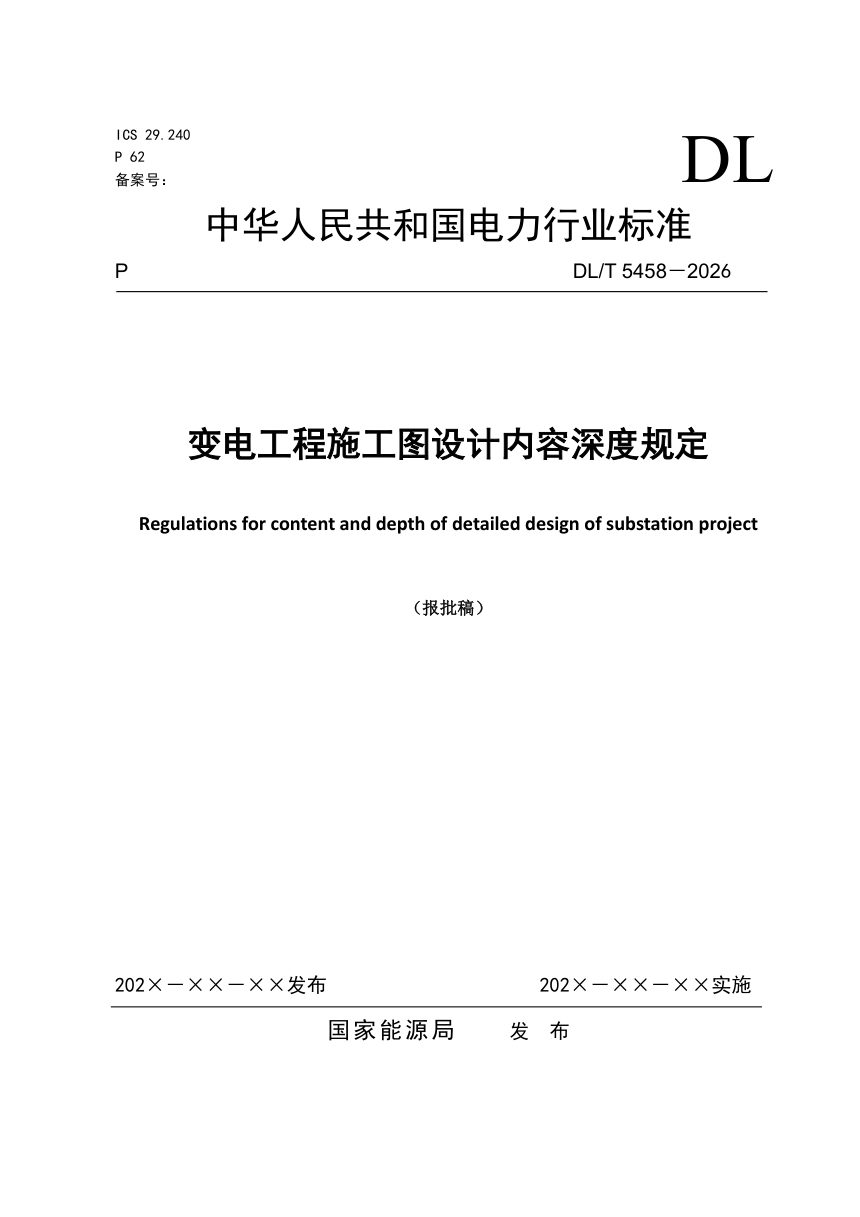

《变电工程施工图设计内容深度规定》DL/T 5458-2026（报批稿）

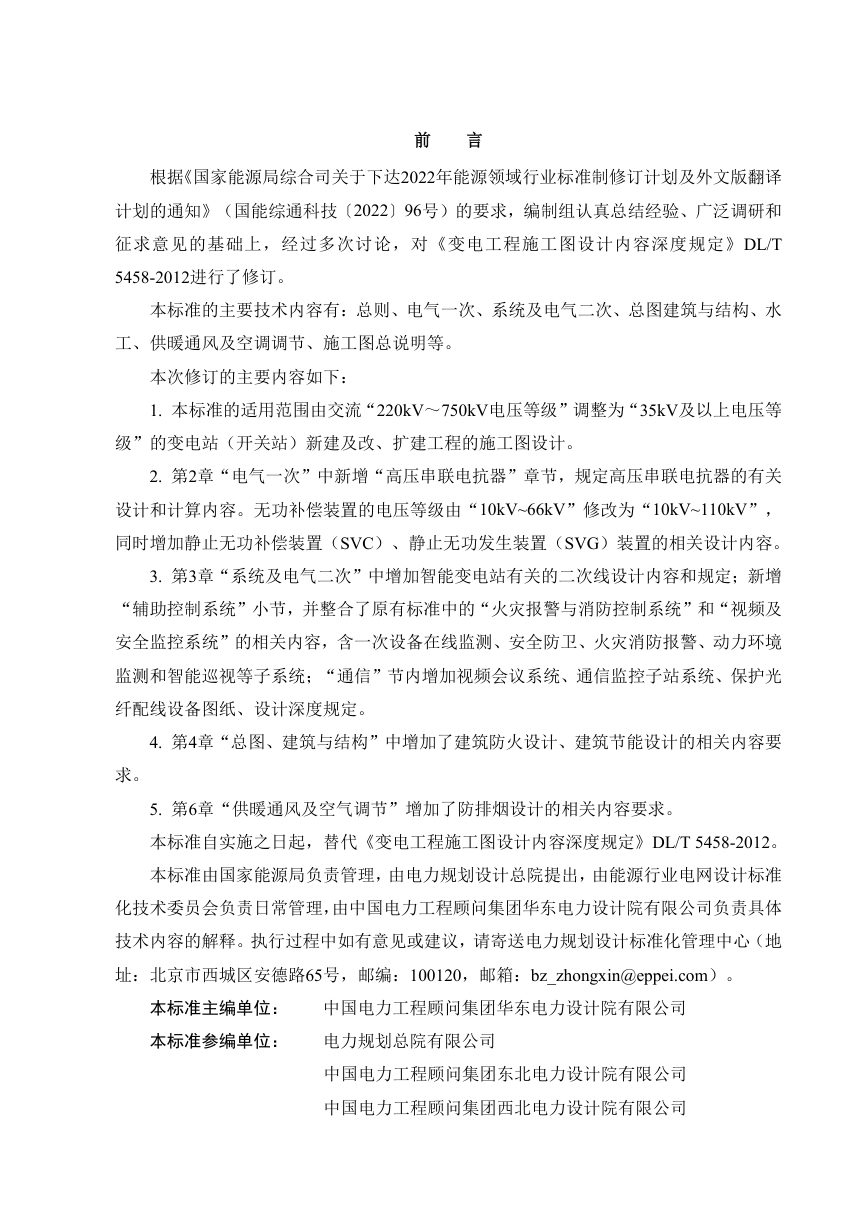

本标准将变电工程施工图设计内容深度规定由原交流220kV～750kV扩展至35kV及以上电压等级（不含换流站），覆盖新建及改扩建工程。正文按电气一次、系统及电气二次、总图建筑与结构、水工、供暖通风与空气调节、施工图总说明七个部分，逐项规定各专业施工图应包含的图纸文件及其深度，并明确计算书内容作为设计归档要求而非交付成品。

电气一次

新增高压串联电抗器章节，无功补偿装置范围由10kV～66kV扩展至10kV～110kV，补充SVC、SVG设计内容。配电装置、主变压器等章节细化平断面布置图的标注要求，如挂线点定位、跳线施工弧垂、安全净距及全户内和地下变电站的吊装孔、各层净高表示。

系统及电气二次

补充智能变电站相关二次线设计，含信息逻辑图、光缆联系图、装置虚端子表。新增辅助控制子系统，整合原火灾报警与消防控制、视频及安全监控内容，纳入一次设备在线监测、安全防卫、动力环境监测和智能巡视。通信章增加视频会议系统、通信监控子站系统及保护光纤配线设备图纸要求。

总图建筑与结构

建筑物建筑设计增加防火设计与节能计算章节，明确围护结构热工性能参数及权衡判断要求。结构设计补充钢结构布置与详图、减隔震设计要求。构支架章节按构架与支架分别列表规定图纸内容，新增降噪设施结构计算。

水工、供暖通风与空气调节

水工部分新增站外排水章节，细化主变压器及高压电抗器灭火系统的系统原理图、设计流量与响应时间计算。供暖通风及空气调节增加建筑防排烟设计内容及其计算深度要求。

标准全文采用条文编号结构，并在附录中说明各条修改来源与依据，便于执行时对照追溯。
