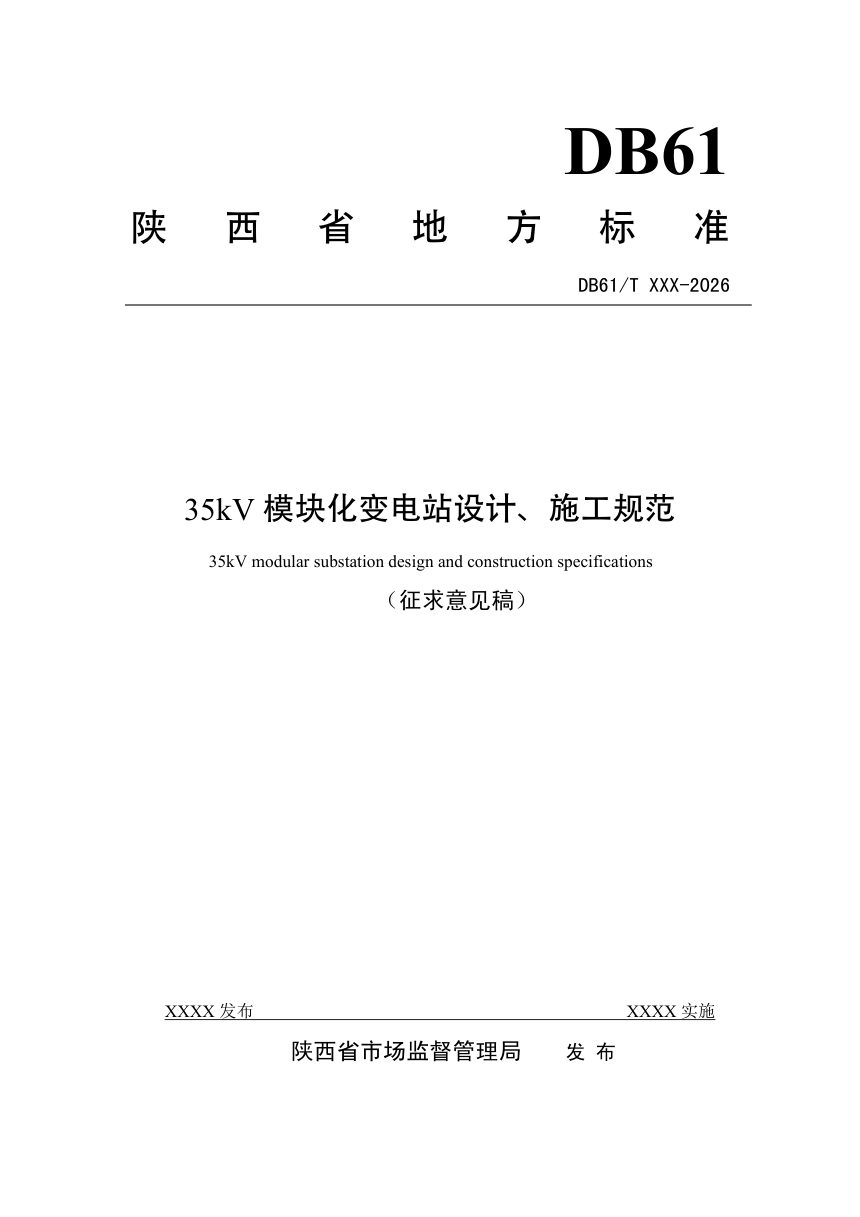

陕西省《35kV模块化变电站设计、施工规范》（征求意见稿）

本规范针对陕西省35kV模块化变电站提出系统性设计与施工要求，覆盖站址选择、电气主接线、预制舱体、土建及电气施工、验收全链条。其核心思路是以主变压器户外布置、其余设备集成于预制舱、现场装配式施工为主要建设形式，力图以标准化设计、工厂化预制和机械化装配实现快速建设与可迁移性。规范同步衔接环境保护、劳动安全及节能要求，并配套施工质量验收程序，作为本省该类变电站工程实施与验收的通用依据。

适用范围与建设形式

本规范适用于陕西省内新建及扩建35kV模块化变电站，改建工程及新能源接入、用户侧储能配套变电站可参照执行。规范所述模块化变电站采用主变压器户外布置于预制混凝土基础之上，中低压电器、保护、自动化及交直流电源系统组合集成于钢结构预制舱体，其余辅助设施如围墙、电缆沟等亦采用工厂预制构件现场组装。整体舱体在工厂内完成设备安装与调试，运输至现场就位。

设计与施工技术要点

电气部分明确35kV出线1回时宜采用线路变压器组接线，2回可采用桥形或单母线，4回及以上采用单母线分段；10kV侧宜采用单母线或分段单母线。主变选用双绕组有载调压电力变压器，优先ONAN自然冷却方式且能效不低于2级，单台容量优先选用6300～10000kVA。短路电流按31.5kA考虑，10kV及35kV主回路导体宜采用铜导体。配电装置均采用气体绝缘金属封闭开关柜，防护等级不低于IP4X，具备五防功能。电气设备应支持一键顺控及状态在线监测。

舱体设计要求具备IP55防护等级，耐火极限不低于1.50h，抗震设防烈度按8度（0.3g）考虑。结构设计使用年限50年，安全等级不低于二级。舱体含温度控制、SF₆气体监测、机械排风、火灾报警及视频监视等辅助系统，并应设置独立的一、二次等电位接地铜排。土建部分强调装配式实施，构筑物抗震设防烈度不低于7度，装配式防火墙耐火极限不低于3.0h，构件间钢质连接件需进行热浸镀锌防腐处理。

验收与专项管理要求

施工验收实行分级控制程序，涵盖工厂验收（FAT）、进场验收、隐蔽工程验收、分项工程验收、竣工预验收，并核查设备运输三维冲击记录。缺陷整改实行闭环管理，经复验合格后方具备投运条件。验收内容与GB 50300、DL/T 5161配套衔接。该规范还强调变电站环保措施及劳动安全卫生需与主体工程同时设计、同时施工、同时使用，并明确规定节能设计标准，如主变压器能效等级不低于2级，施工废弃物的分类回收与处置要求。
