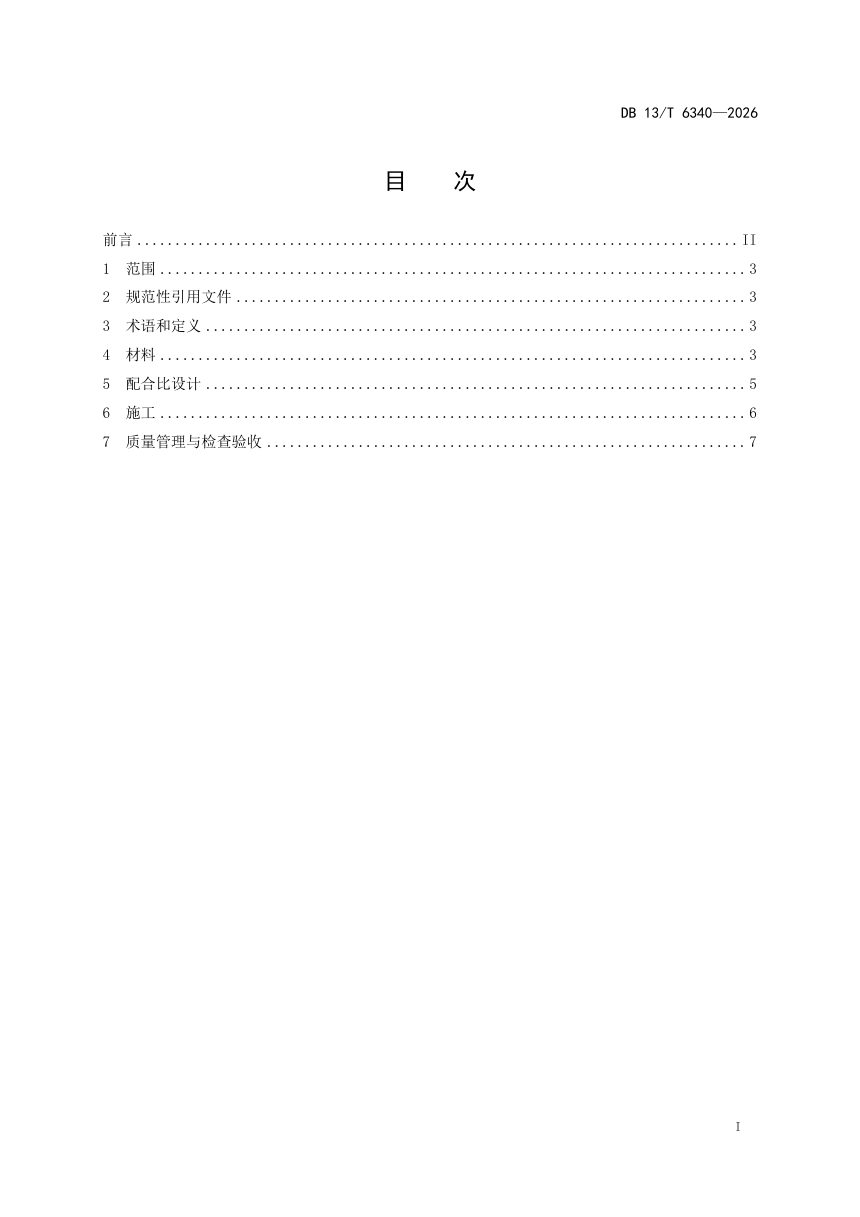

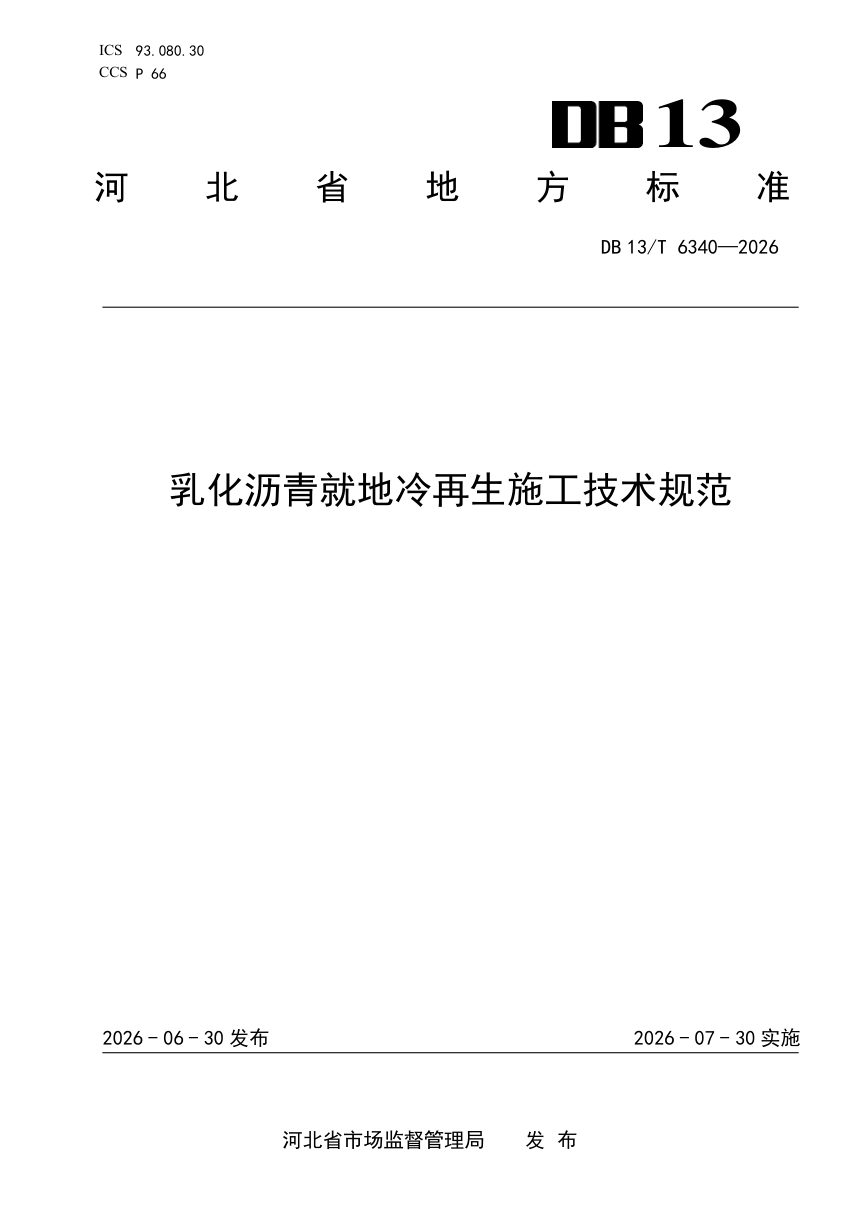

河北省《乳化沥青就地冷再生施工技术规范》DB13/T 6340-2026

本文件规定了乳化沥青冷再生混合料在材料、配合比设计、施工及质量管理与检查验收各环节的技术要求，适用于公路沥青路面面层和基层的现场冷再生施工。文件以乳化沥青冷再生技术为核心，对回收集料精细分离、改性乳化沥青性能、配合比设计流程及碾压养生工艺作出系统规定，为河北省沥青路面再生工程提供统一技术依据。

材料与级配要求

改性乳化沥青按用途区分技术要求，用于表面层时指标严于其他面层，贮存温度不宜高于60℃。回收集料须符合DB13/T 6341精细分离规范，新添加集料和矿粉分别满足JTG F40要求；水泥宜采用42.5级普通或矿渣硅酸盐水泥，禁止使用快硬、早强水泥，掺量不超过混合料的1.8%。矿料级配以表3为基准，不满足时可添加新集料调整。

配合比设计要点

拌和按集料常温拌和15s、加矿粉水泥水拌和15s、再加乳化沥青拌和20s的顺序进行。马歇尔试件采用两次击实成型：常温双面各击实50次，再经60℃恒温养生40h后双面各击实25次。最佳含水率以乳化沥青用量4.5%为初值通过击实试验确定；最佳乳化沥青用量以飞散损失和劈裂强度为控制指标，同时空隙率、干湿劈裂强度比须满足表4要求。

施工控制指标

日最低气温低于5℃或雨天禁止施工。铲削设备最大深度不小于60mm，作业宽度不小于1.5m，精细分离筛分档位不少于3档。拌和配料精度要求粗细集料不低于±1.5%，水泥、矿粉、乳化沥青、水的计量精度不低于0.5%。摊铺速度控制在2m/min～4m/min，表面层不允许人工找补。碾压采用13t以上轻型钢轮与30t胶轮压路机搭配，初压速度1.5km/h～3km/h，复压和终压2km/h～4km/h，压实度不低于试验室标准密度的98%。养生期内禁止机动车辆在表面作业，具体养生时间按日平均气温查表7确定。

质量管理

生产过程中按表8规定频度对原材料抽样检验，混合料质量按JTG F40进行过程控制并按表9检查，铺筑完成后路面质量检查的内容、频度与允许偏差执行表10规定，其他指标满足JTG F80/1要求。
