黑龙江省《严寒地区烧结轻细骨料混凝土砂浆应用技术规程》DB23/T 4060-2026

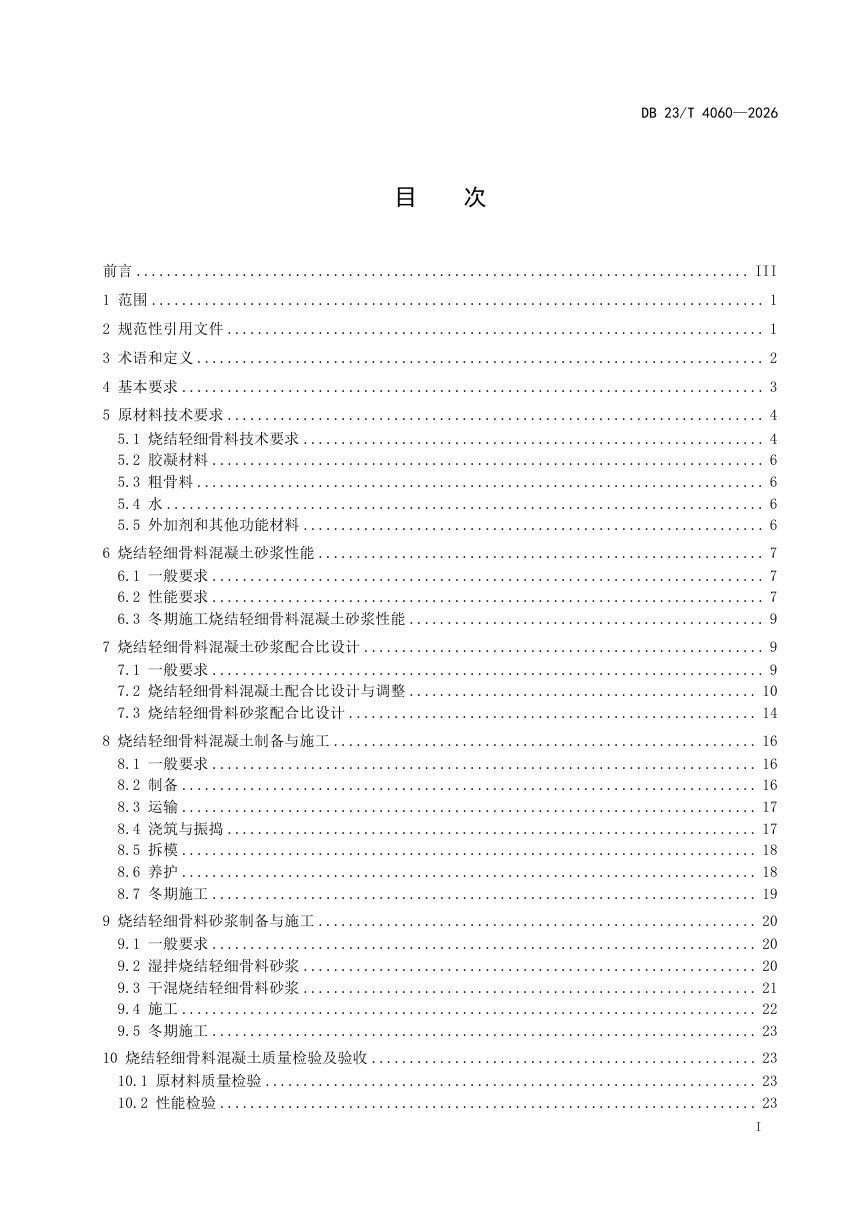

本规程针对严寒地区利用采矿尾矿制备的烧结轻细骨料，规定了其用于混凝土及砂浆时的原材料技术要求、性能指标、配合比设计方法、制备施工工艺及质量检验验收规则，适用于黑龙江省内烧结轻细骨料混凝土和砂浆的工程应用。规程以抗冻耐久性为核心导向，明确了冬期施工的特殊技术要求，并建立了从原材料进场到工程验收的全过程质量控制链条。

原材料与性能要求

规程将烧结轻细骨料按细度模数划分为粗砂至特细砂四档，并对筒压强度、吸水率、压力吸水率、软化系数、抗冻系数等关键指标规定了量化限值。用于有抗冻、抗渗等特殊要求的混凝土时，骨料含泥量应不大于3.0%、压力吸水率应不大于20.0%、抗冻系数和软化系数均应不小于0.95。烧结轻细骨料可用于强度等级不大于C35的混凝土，混凝土强度等级划分为C15至C35五个等级，砂浆强度等级划分为M5至M20五个等级。规程明确烧结轻细骨料不应用于预应力混凝土。

配合比设计要点

配合比设计遵循低水泥用量、低用水量和低收缩原则，可采用绝对体积法或松散体积法计算。骨料用水量以饱和面干吸水率为基准，分为净用水量与附加用水量，泵送混凝土尚需按5.0MPa压力吸水率估算附加水量。规程给出了不同坍落度下的砂率选取方法，以及无统计资料时抗压强度标准差的取值表，并规定了试配、强度检验和方量校正的程序。砂浆配合比设计引入了生产质量水平系数和骨料水平系数，取代率经试验确定。

制备施工控制

混凝土搅拌时间需在天然砂混凝土基础上延长30s～40s；泵送用骨料宜预先浸水预湿。运输和浇筑过程禁止加水，自由倾落高度不宜大于3.0m。养护方面，硅酸盐水泥配制的混凝土保湿养护不少于7d，掺缓凝剂或大掺量矿物掺合料时不少于14d；大体积混凝土里表温差不宜超过25℃，降温速率不大于2.0℃/d。冬期施工入模温度不应低于5℃，受冻临界强度按施工方法和水泥品种分别规定为设计强度等级值的40%～80%不等。

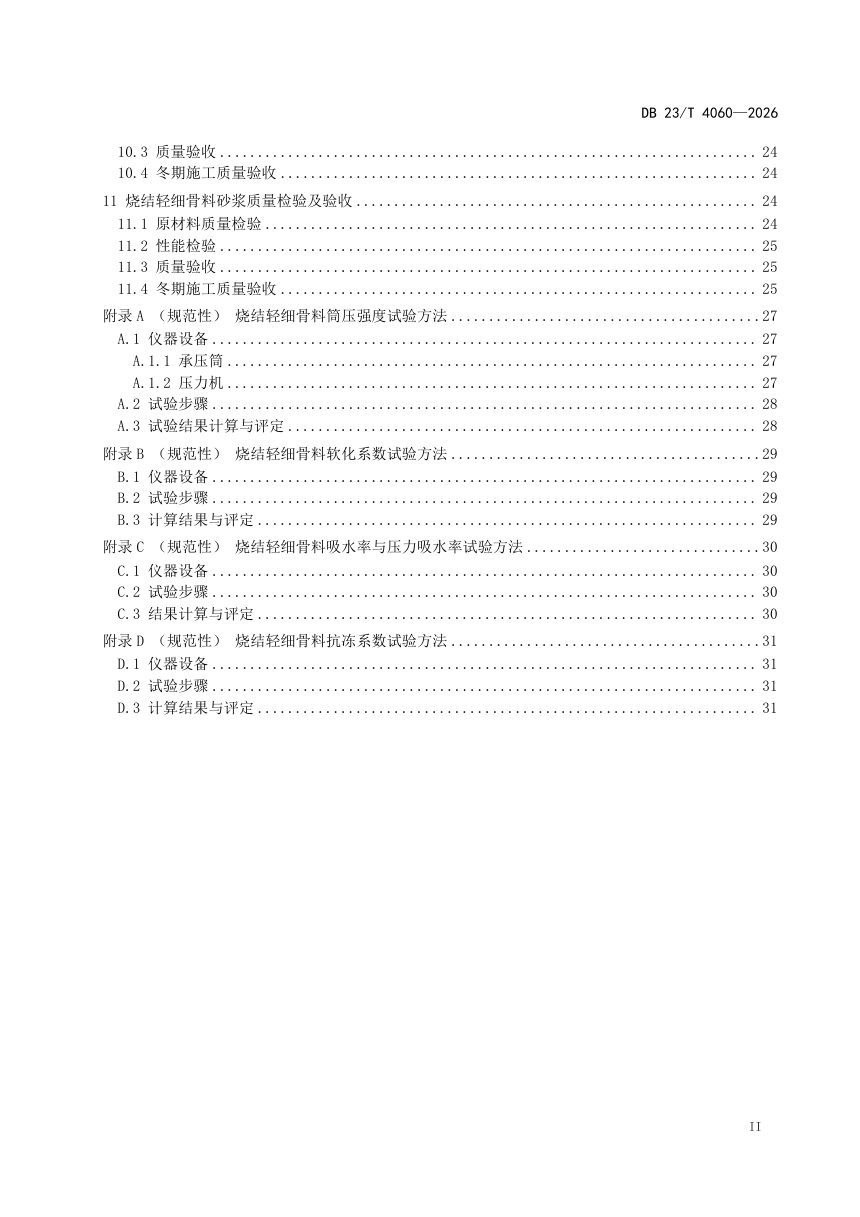

质量检验与冬期验收

原材料以400m³或600t为一个检验批，连续三次检验合格后可扩大一倍。混凝土坍落度每工作班至少检验2次，凝结时间每个配合比至少检验1次。冬期施工混凝土试件每次取样至少留置4组，分别用于标准养护、受冻前检验、长期强度及转常温养护检验。砂浆抗压强度评定要求同一验收批平均值不低于设计强度对应值的1.10倍，最小值不低于0.85倍。规程还以规范性附录形式给出了筒压强度、软化系数、吸水率与压力吸水率、抗冻系数四项试验方法。
