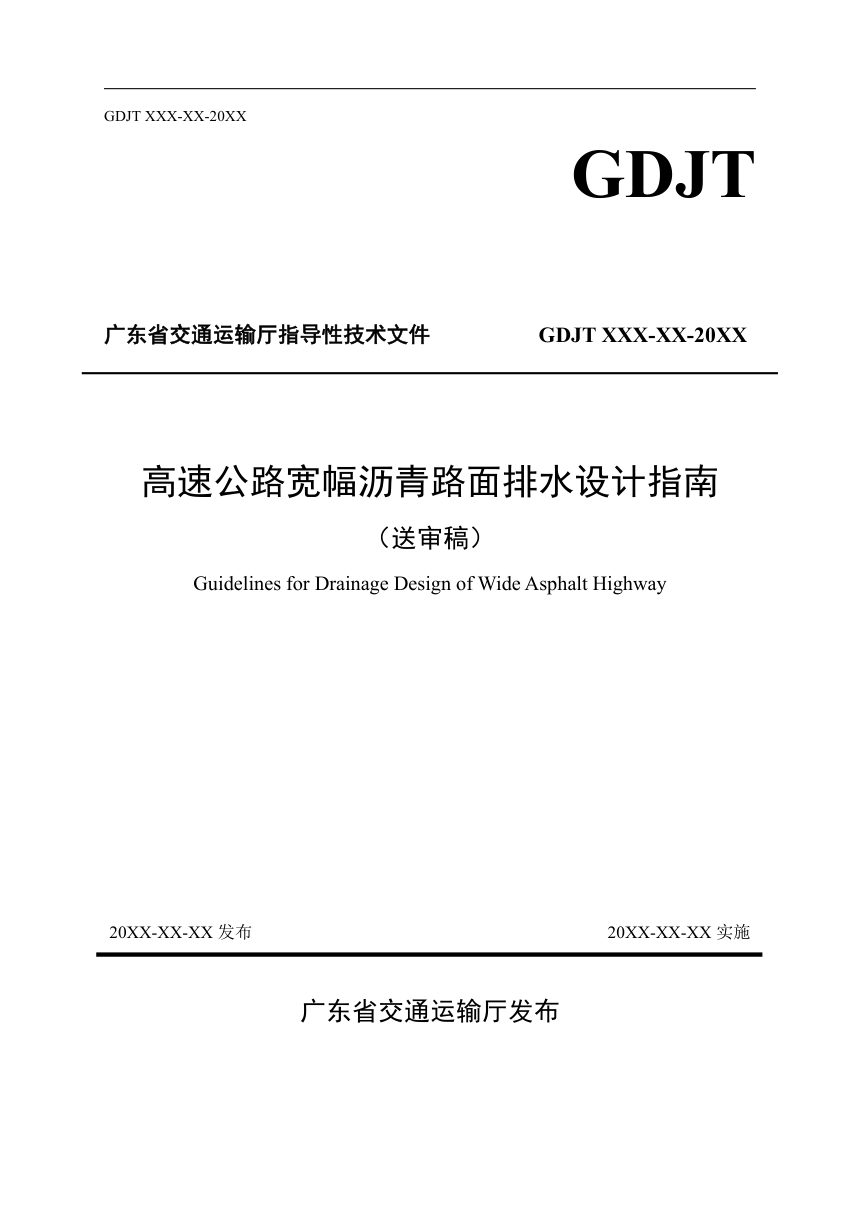

广东省《高速公路宽幅沥青路面排水设计指南》（送审稿）

本指南针对广东省高速公路宽幅沥青路面（单向4车道及以上）排水设计缺乏专项技术依据的问题，系统规定了新建、改扩建及养护工程中排水设计的技术要求，核心抓手是“预防排水不良”的设计理念——将路线几何设计与排水需求同步考虑，通过水膜厚度验算、排水路径分析及专项排水设施设计，提升强降雨条件下宽幅路面的行车安全性。

设计原则与流程

新建工程强调排水设计与总体设计协调统筹，对特殊排水路段应绘制排水路径图并进行水文水力专项计算。改扩建工程要求对既有道路开展排水设施、路面性能、精密高程调查，强化新旧路基拼接带、桥涵台背等重点区域测量（重点路段不低于二等水准，1:500地形图），并按“永临结合”原则设计临时排水设施。养护工程以工点为单位编制调查分析报告和专项安全评价报告，宜采用三维激光动态精密测量（高程数据间距不大于2m）精准划定积水范围并溯源成因。

路线几何设计

新建宽幅路面路拱坡度不小于2.5%（改扩建不小于2.0%，不足时应验算排水能力）。超高过渡段推荐采用三次抛物线渐变形式，纵坡大于1%时排水效果优于线性渐变。平纵组合应避免凹形竖曲线临界纵坡（-0.5%~0.5%）与超高值（-0.5%~0.5%）组合，建议增大竖曲线变坡点与超高零坡点的“零点轴距L”。水膜厚度验算推荐采用广东省交通集团课题回归公式，120km/h速度下临界水膜厚度（含构造深度）建议值为5mm，超过时应采取强化排水措施。

排水设施设计

拦水带泄水口间距：单向三、四车道20~40m，五车道15~35m，大于五车道应结合汇流量核算。中央分隔带混凝土护栏底部每2m预留40~50mm泄水孔，横向排水管间距30~50m，管材内径100~200mm。特殊路段中，超高段纵向排水沟沟底纵坡不宜小于0.5%并延长10~20m，横向排水管内径不小于500mm；凹形竖曲线底部泄水口间距加密至8~20m；长陡纵坡段优先采用格栅式泄水口或分散排水。桥梁泄水口直径单向三、四车道不小于15cm、五车道不小于20cm，在伸缩缝上游及竖曲线底部前后2~4m处增设。

排水沥青路面与交安设施

排水功能层宜采用单层（20~50mm，PA-10/HET-P/PA-13）或双层结构（上层20~40mm+下层35~60mm），与下承层间设置高黏改性乳化沥青防水黏结层（洒布量0.8~1.2kg/m²）。质量检测中薄层渗水系数不小于3000mL/min、普通单层不小于4500mL/min，空隙率18%~23%区间占比不小于80%。养护阶段渗水系数低于阈值（薄层900mL/min、普通单层1500mL/min）时应清孔，出现掉粒可采用专用粘结剂预防性养护。交安设施方面，排水路径长路段宜设透水标线、可变信息板和水膜监控预警装置，排水不良路段应增设路灯。
