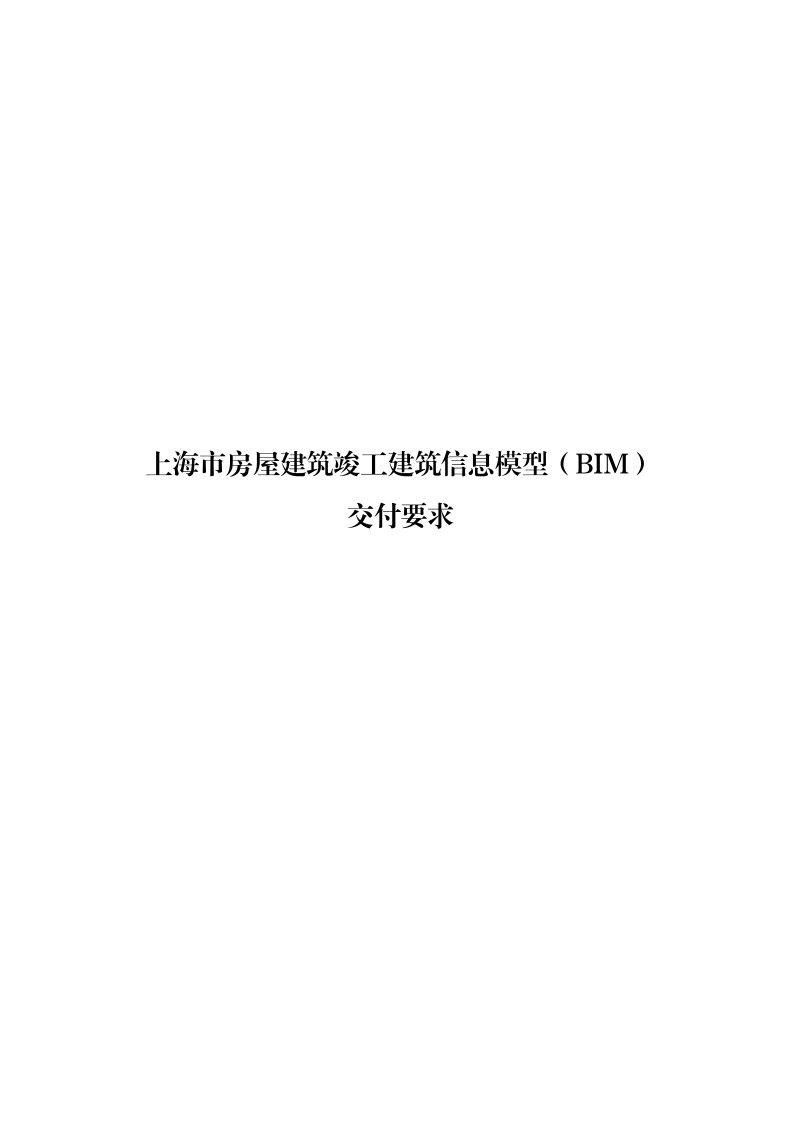

上海市房屋建筑竣工建筑信息模型（BIM）交付要求

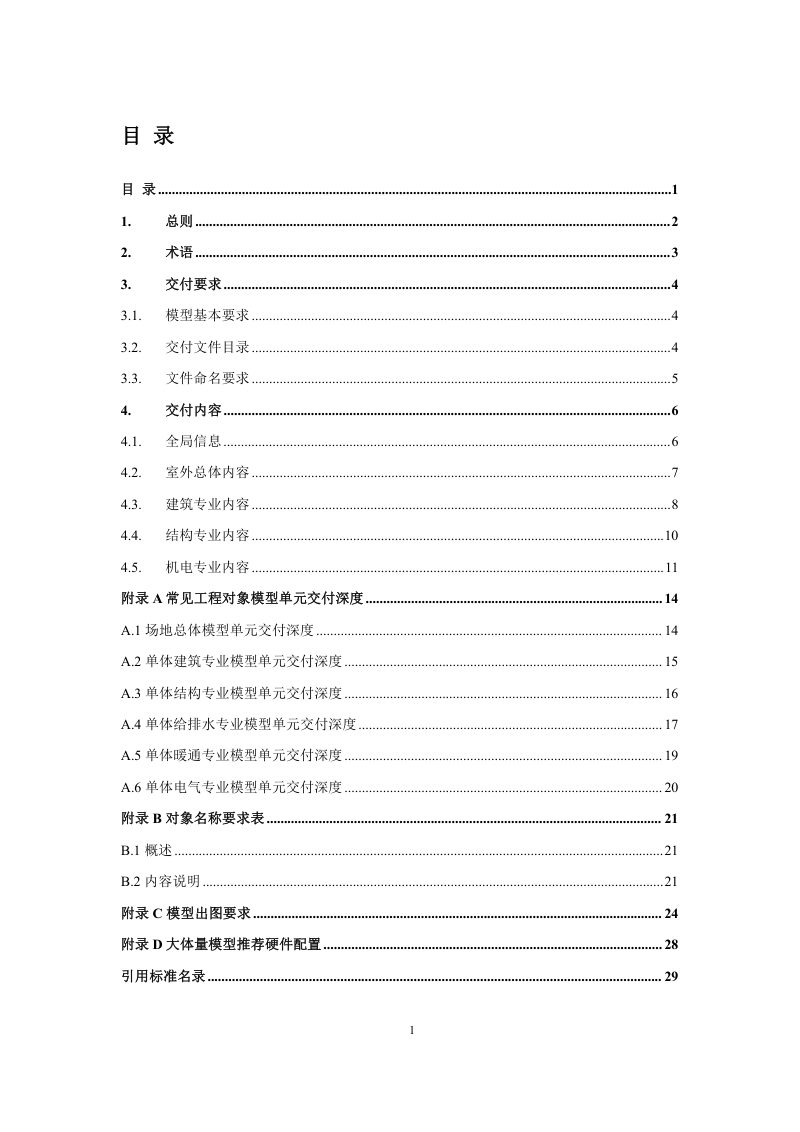

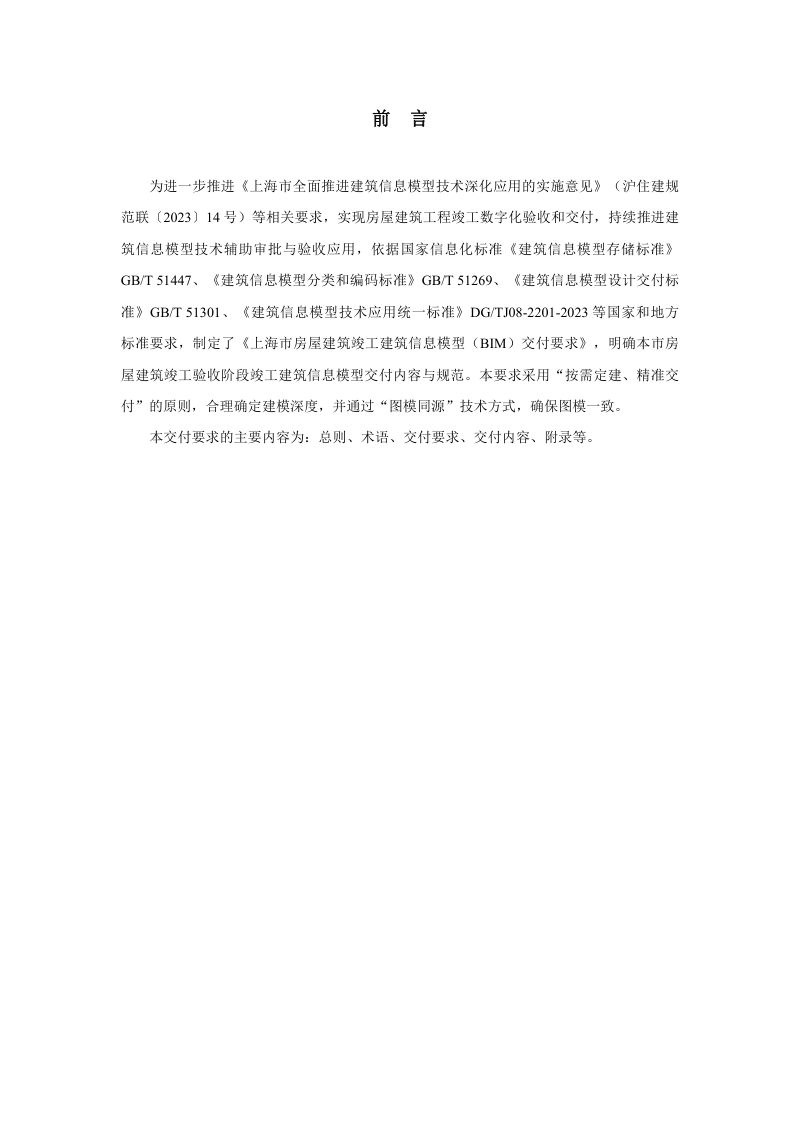

本要求是为推进上海市房屋建筑工程竣工数字化验收与交付、落实建筑信息模型技术深化应用而制定的技术性规范，适用于本市应当实施BIM技术应用的新建、改建和扩建房屋建筑的竣工模型交付。本要求以“按需定建、精准交付”为原则，明确竣工模型应与竣工图同步提交并实现“图模同源”，即从同一源模型同步导出IFC模型与PDF图纸，确保图模在版本、表达和内容上完全一致。全文围绕总则、术语、交付要求、交付内容及附录展开，对模型的坐标系与单位、建模深度、构件完整性、系统关系、文件命名及目录组织等均作出具体规定，并按室外总体、建筑、结构、机电等专业逐一细化交付要求。

模型交付的总体框架

本要求规定竣工模型采用IFC 4.0数据格式，所有单体模型与专业模型须归并至统一的上海2000坐标系及吴淞高程基准，并按项目、单体、专业三级目录组织交付。建模范围涵盖建筑、结构、机电及室外总体各专业，构件须按层正确关联，空间定义应与楼层层高一致，且模型须真实反映建筑外观材质纹理。

各专业交付的关键要求

建筑专业需提交IFC模型及同源平面图、立面图，构件命名须符合防火、保温等特定标识规则；结构专业需提交IFC模型及同源平面布置图，竖向承重构件按层打断；机电专业需提交IFC模型及同源机房平面图，设备、管线须归属正确系统，且名称与附录对象名称表严格匹配。

“图模同源”的技术实现

“图模同源”是本要求的核心机制，要求在竣工验收阶段通过规定的插件或软件，从同一竣工源模型同步导出IFC模型与PDF图纸，导出的PDF图纸须包含自动生成的同源标签。该方式可有效解决传统模式下图纸与模型不对应的难题，确保竣工数字化成果的真实性与一致性。
