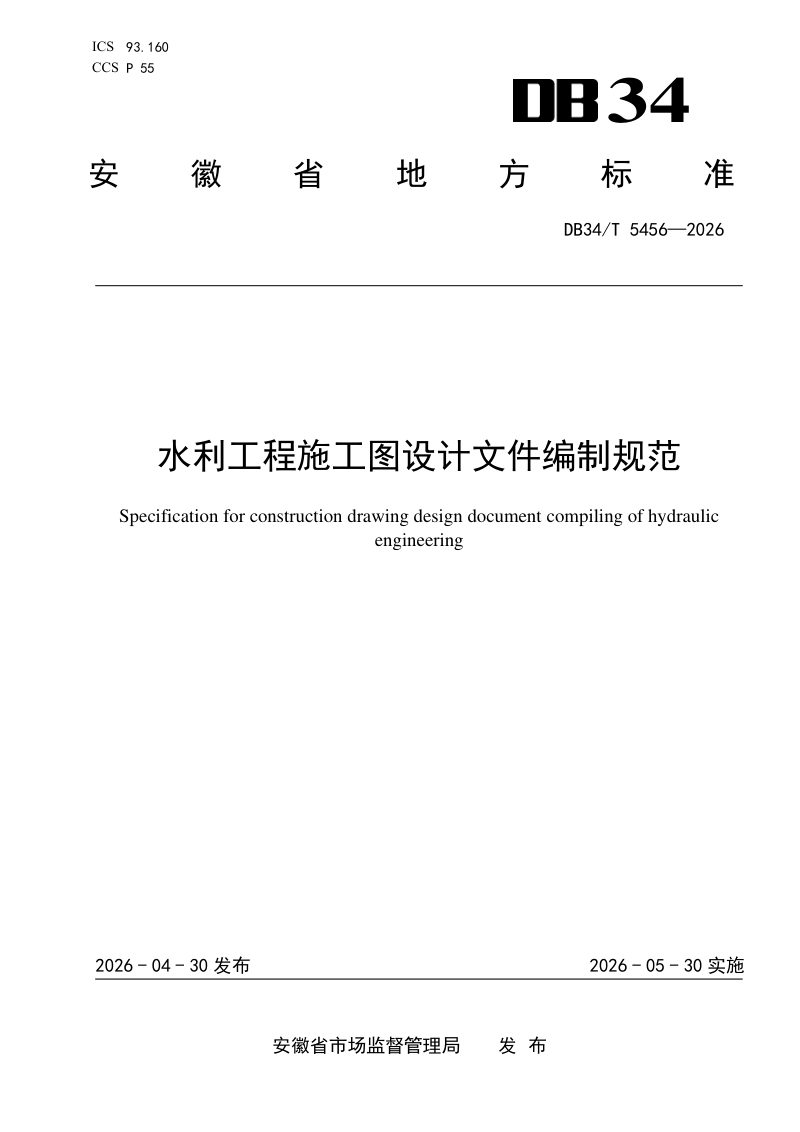

安徽省《水利工程施工图设计文件编制规范》DB34/T 5456-2026

本规范立足安徽省大中型水利工程施工图设计文件的编制实践，系统规定了施工图设计总说明与施工图两大部分的内容构成与技术要点。总说明涵盖土建、水力机械、电气、金属结构、工程信息化等各专业，须全面反映工程概况、前期审查意见落实、强制性条文执行及施工技术要求等关键信息。施工图部分按河道堤防、水闸涵洞、泵站、水库、灌溉排水等工程类型，分别明确了各专业图纸的编制深度、表达方式与技术参数要求，从总平面布置到细部结构、从基础处理到钢筋配置、从设备安装到安全监测，形成了一套覆盖水利工程主要建筑物与机电设备的施工图设计文件编制体系，为设计单位提供了统一的技术遵循。

总说明与各专业编制框架

本规范将施工图设计总说明按专业分为土建、水力机械、电气、金属结构及工程信息化五个部分，每部分均对工程概况、设计依据、审查意见落实、强制性条文执行及安装施工注意事项等共性内容作出规定。土建部分进一步细化至河道堤防、水闸涵洞、泵站、水库、灌溉排水等具体工程类型，分别提出规划指标、结构布置、地基处理等针对性要求，确保总说明能够完整传递设计意图与施工要点。

土建施工图的分类与深度要求

本规范将土建施工图按工程类型逐一展开，对河道疏浚、堤防填筑、护坡护岸、水闸泵站、水库大坝、泄水建筑物、渠系建筑物等各类图纸的图面内容与文字说明均作详细规定。图纸须明确反映工程布置、结构尺寸、地质条件、施工措施及材料指标，同时强调施工布置图须包含导流、围堰、基坑开挖、降排水等施工技术要求，确保施工图能够直接指导现场作业。

机电与金属结构施工图的编制重点

本规范对水力机械、电气、金属结构、安全监测及工程信息化系统的施工图编制分别提出系统化要求。水力机械侧重主机组布置与各辅助系统图，电气图纸从主接线到设备端子图形成完整回路，金属结构涵盖闸门、启闭机、拦污栅等设备的装配图与零件图，安全监测明确监测设施布置与资料分析要求，工程信息化则从系统架构、软件部署到硬件施工逐层规定图纸深度，保证各专业图纸的协调一致与可操作性。
