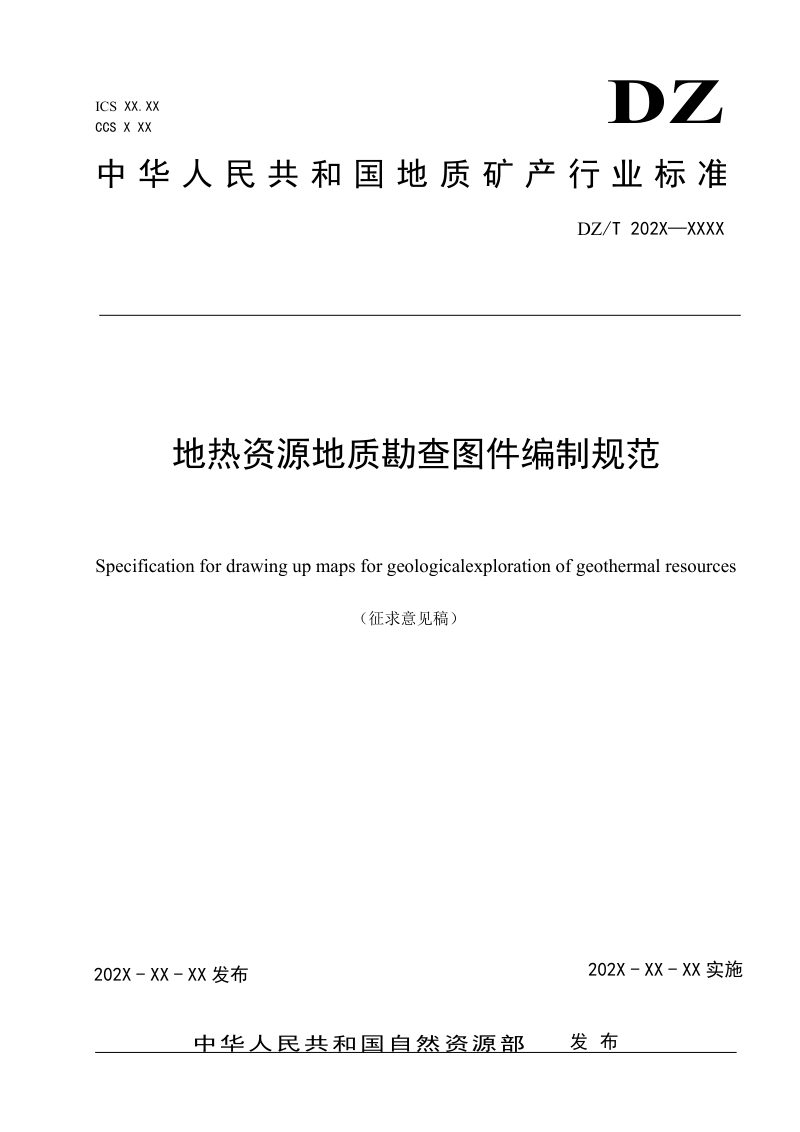

《地热资源地质勘查图件编制规范》（征求意见稿）

本规范规定了地热资源地质勘查图件编制的全流程技术要求，适用于水热型地热资源地质勘查图件的编制。本规范以地热地质理论为指导，遵循客观真实、科学简洁、美观实用的原则，明确了从资料整理、编图方案设计、图件编制到审核校对的标准化程序。本规范系统规定了实际材料图、综合地热地质图、开采条件分区图、地热井综合柱状图、基岩地质图等主要成果图件的编图内容与表达规则，并统一了底图采用2000国家大地坐标系、1985国家高程基准及高斯-克吕格投影等基础测绘要求，同时对图廓、比例尺、图例、责任签等图幅配置要素作出详细规定，附录中提供了各类图件的表示方法、图面配置及示例参考，为地热资源勘查成果图件的科学化、规范化表达提供了完整的技术依据。

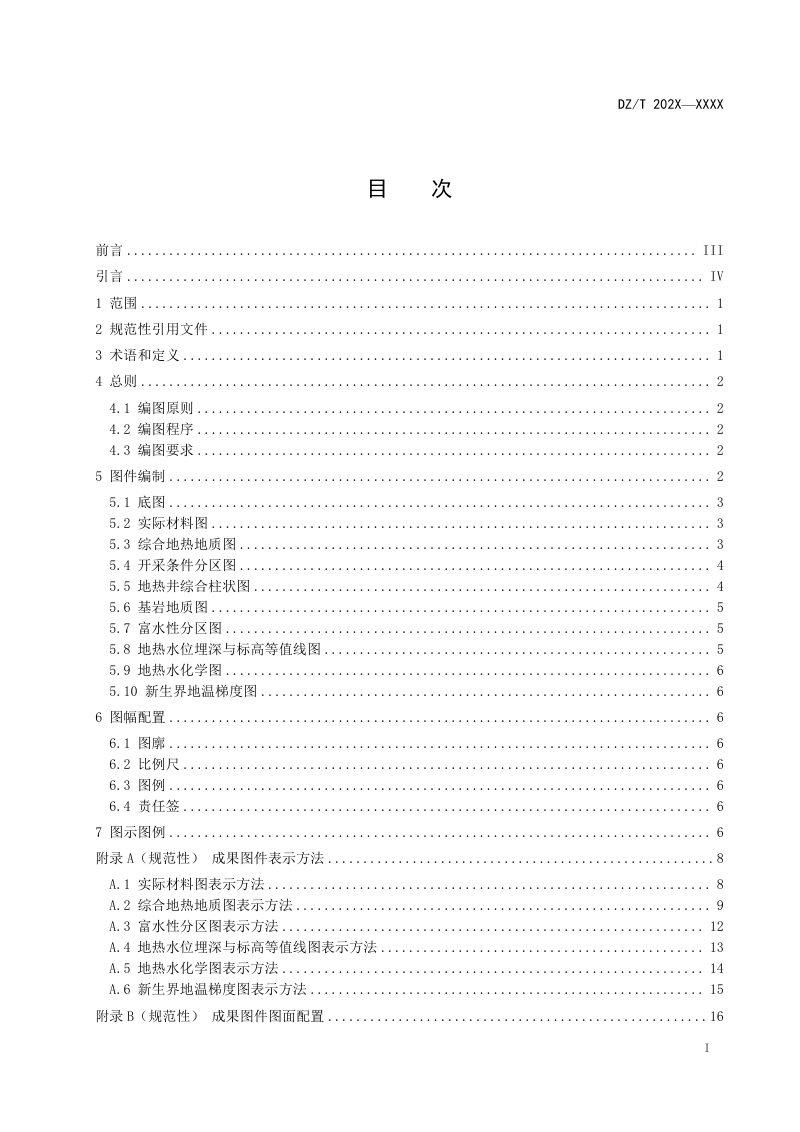

主要成果图件类型与编制要求

本规范要求地热资源地质勘查必须编制实际材料图、综合地热地质图、地热井综合柱状图、开采条件分区图及基岩地质图等核心图件。实际材料图应客观反映勘查工作范围、手段与工作量；综合地热地质图需区分层状热储与带状热储分别表达地质构造、热储特征及控制点信息，并辅以地层柱状图和地热地质剖面图。本规范还明确了富水性分区图、地热水位埋深与标高等值线图、地热水化学图及新生界地温梯度图等可根据研究程度选择性编制的专题图件，各类图件的图示图例、色标分级和表示方法均在附录中予以统一。

编图技术基础与图面配置规范

本规范对编图底图统一了技术基础，明确采用国家标准地形图为底图，平面坐标系统为2000国家大地坐标系，高程基准为1985国家高程基准，地图投影采用高斯-克吕格投影，并宜对地形要素进行适当简化。图幅配置方面，本规范规定了外图廓与内图廓之间添加方里网并标注公里数与经纬度，比例尺须以数字比例尺和线段比例尺两种形式分别置于图幅上、下方，图例应美观布置于图幅内空白处，责任签须包含制图单位、编审人员、图号、制图日期等信息并按统一格式置于图廓内右下方。
