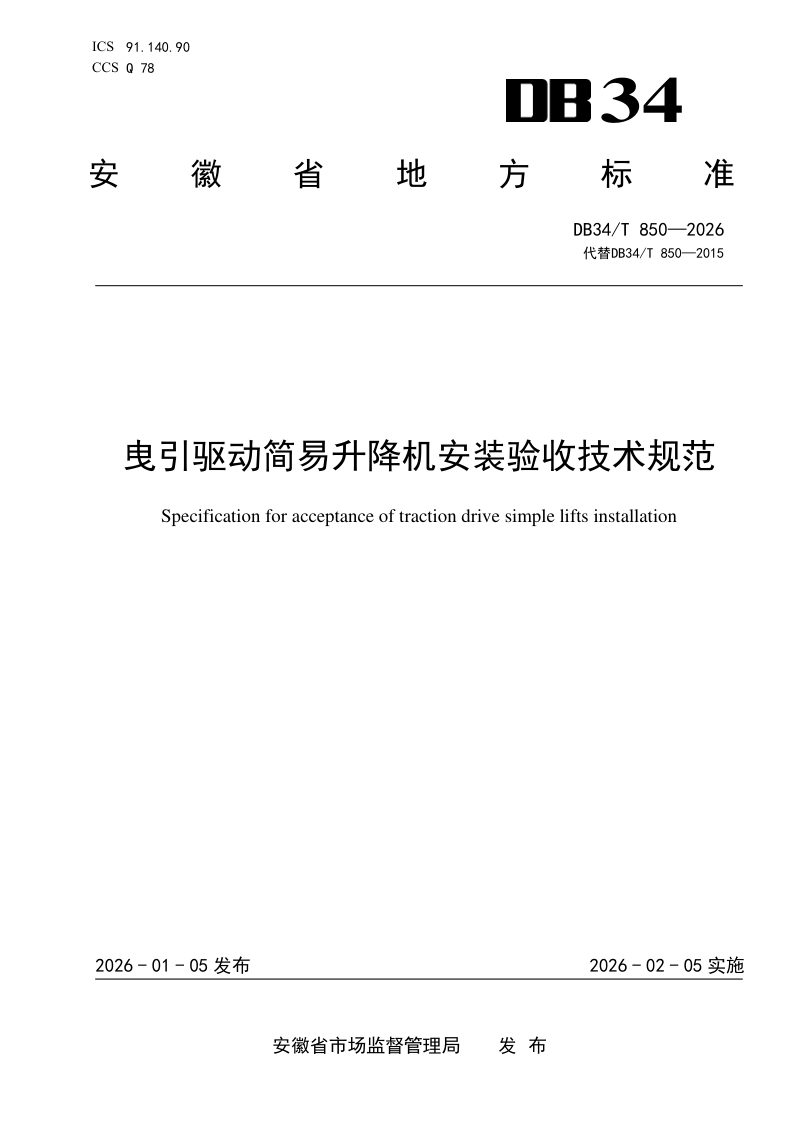

安徽省《曳引驱动简易升降机安装验收技术规范》DB34/T 850-2026

本规范规定了曳引驱动简易升降机安装验收的全流程技术要求，覆盖安装条件、安装要求与验收要求三大板块。本规范适用于额定起重量不大于3000kg、额定速度不高于0.3m/s、层站不大于6层且提升高度不大于20m的曳引驱动简易升降机。本规范对井道封闭与空间尺寸、机房及检修平台设置、金属结构强度与尺寸、主要零部件性能、电气设备安全防护以及安全保护装置功能等均提出了明确的技术指标和检验标准，并在验收环节规定了空载、额定载荷、静载、动载及安全装置专项试验的方法与合格判定准则，为保障设备安装质量和运行安全提供了完整的技术依据。

安装条件与技术要求概要

本规范要求安装单位须编制安装检验作业指导书并完成自行检验，同时建立包含设备参数、图纸、施工记录等内容的安装档案。安装过程须严格遵循井道专用、封闭防护、顶部与底坑空间尺寸等结构安全要求，确保货厢、对重、导向装置、层门等金属结构部件的强度、间隙及联锁功能符合标准，并对制动器、钢丝绳、滑轮、驱动装置等主要零部件的规格与性能作出详细规定。

电气与安全保护装置配置要点

本规范明确了电击防护、电动机保护、线路保护、供电系统保护及失压保护等电气安全要求，规定绝缘电阻不应小于1MΩ，接地形式应采用TN—S或TN—C—S。同时强制要求配置停层保护装置、下行超速保护装置、防运行阻碍保护装置、限位与极限开关、缓冲器、检修运行装置及超载保护装置等安全装置，并对各装置的触发条件、动作逻辑与复位方式进行了细化说明。

验收试验与判定准则

本规范要求验收现场须具备供电照明、载荷试验物品、安全防护措施等基本条件。试验内容涵盖空载试验、额定载荷连续运行试验、1.25倍静载试验、1.1倍动载试验以及停层保护和下行超速保护专项试验，用以检验运行平稳性、制动可靠性、结构完整性及安全装置有效性。综合判定以第5章安装要求和第6章试验要求全部符合为“合格”，任一项目不达标则判定为“不合格”。
