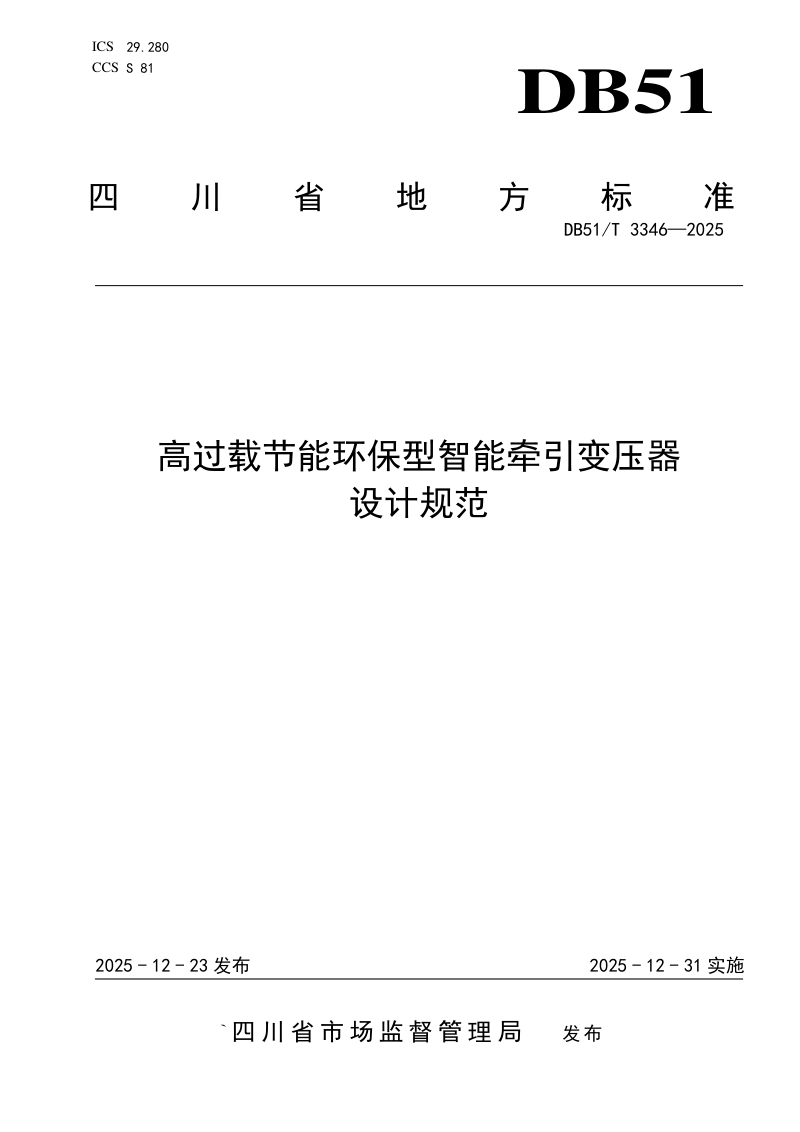

四川省《高过载节能环保型智能牵引变压器设计规范》DB51/T 3346-2025

本规范确立了四川省地方标准中关于高过载节能环保型智能牵引变压器的设计要求，适用于电压等级为110kV、132kV和220kV、额定频率50Hz、额定容量为(6300+6300)kVA至(40000+40000)kVA的三相Vv联结变压器设计。本规范从使用条件、绝缘材料选型、过载能力、温升限值、智能化配置及节能环保指标等方面作出全面规定：绝缘油须采用可生物降解的天然酯或合成酯，导线匝绝缘采用热改性纸及相关复合材料，冷却方式为油浸自冷并预留风冷条件；变压器须按典型负荷曲线设计超额定容量连续运行能力，同时明确温升限值及低温环境注意事项。此外，本规范对测量传感器、监测IED、控制IED及主IED的配置与功能提出要求，并规定了空载损耗、负载损耗等节能参数。

主要设计技术要求

本规范明确变压器绝缘油与匝绝缘材料的选用标准，并以列表形式规定天然酯、合成酯、热改性纸及芳香族聚酰胺纸的技术指标。在过载能力方面，变压器须在环境温度30℃下按典型负荷曲线设计，确保绕组最热点温度不超过160℃、顶层液体温度不超过115℃。温升限值依据IEC国际标准制定，对不同负载条件下的绕组平均温升和顶层液体温升分别作出限值规定。

智能化与节能环保设计

本规范要求变压器配置数字化测量系统及智能组件，包括油中溶解气体监测、铁心接地电流监测及可选配的绕组热点温度、局部放电、高压套管监测等IED。智能组件通过主IED汇聚信息并上传至后台系统，实现状态评估与故障预测。节能设计方面，按电压等级分别规定空载损耗、负载损耗及空载电流等参数限值，环保设计则强调采用高生物降解率的酯类绝缘油以降低环境风险。
