江西省《隧道衬砌混凝土缺陷冲击回波声频法检测技术规程》DB36/T 2195-2025

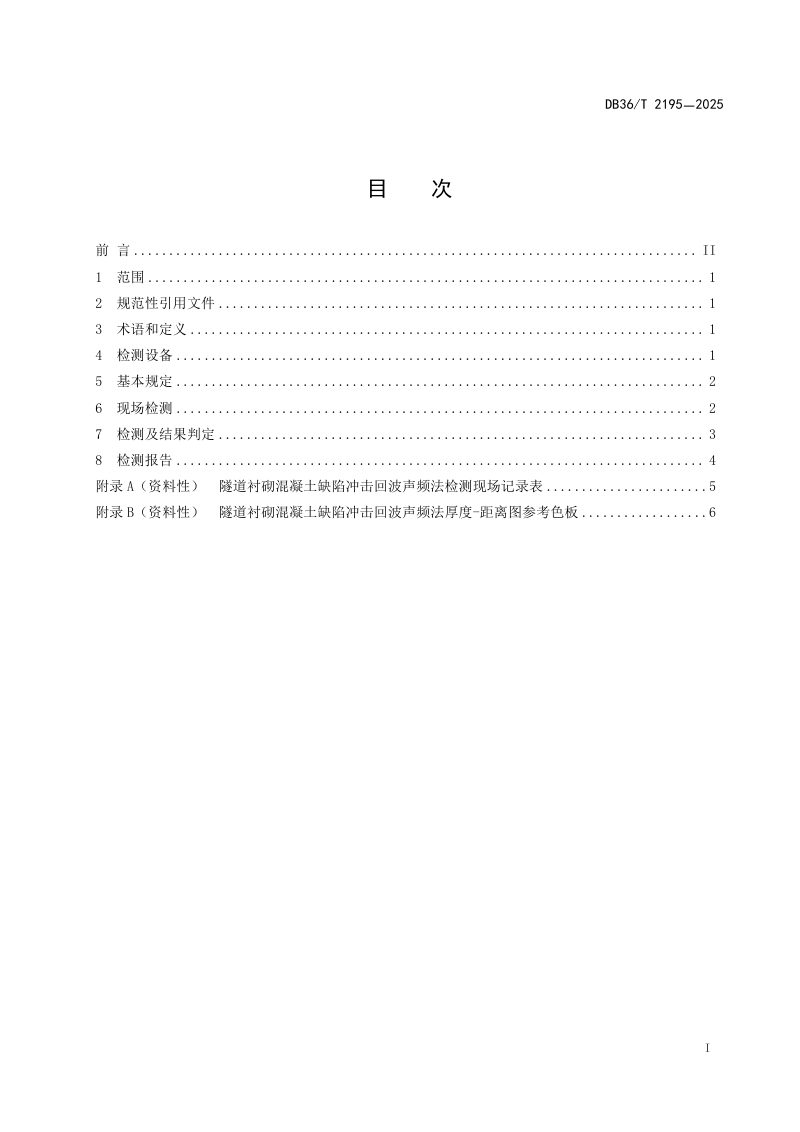

本规程规定了江西省隧道衬砌混凝土缺陷冲击回波声频法检测技术的完整操作体系。规程从检测设备、基本规定、现场检测操作、数据分析和结果判定到检测报告编制，形成了闭环技术规范。本规程适用于隧道衬砌混凝土厚度检测以及内部空洞、不密实和脱空等缺陷的定性定位判定，检测方法通过在衬砌混凝土表面施加冲击或震动产生声波信号，利用非接触式空气耦合拾声装置接收回波信号，结合频谱分析与厚度-距离图进行综合判识。规程明确了施工过程阶段和交竣工验收阶段两种场景下测线、测点的差异化布置要求，并提供了现场记录表格和厚度-距离图参考色板作为资料性附录。

检测设备与校准要求

本规程规定检测应采用冲击回波声频检测仪，激振装置宜采用球形或先端曲面激振器，激发弹性波中心频率应小于20kHz。拾声装置应采用广频域、高指向性非接触式空气耦合设备，频响范围为0.1kHz至20kHz，并配置隔音装置。主机需具备双通道数据采集、16位以上模数转换精度、最大采样频率不小于500kHz等性能指标，并应定期校准，校准周期不宜超过一年。

现场检测方法与判定准则

本规程要求检测前须进行波速标定，混凝土强度变化时每个区段标定不少于3处。缺陷判定依据振幅谱图与厚度-距离图综合识别：振幅谱图主频集中且单一时判定为混凝土密实；主频呈多峰形态、信号延迟或分散时判定为内部空洞及不密实；卓越周期大幅延迟或存在明显低频信号时判定为混凝土脱空。对于波形信号复杂或振幅衰减缓慢的判别困难区域，可采取钻芯核实或结合其他检测方法进行综合测试。
