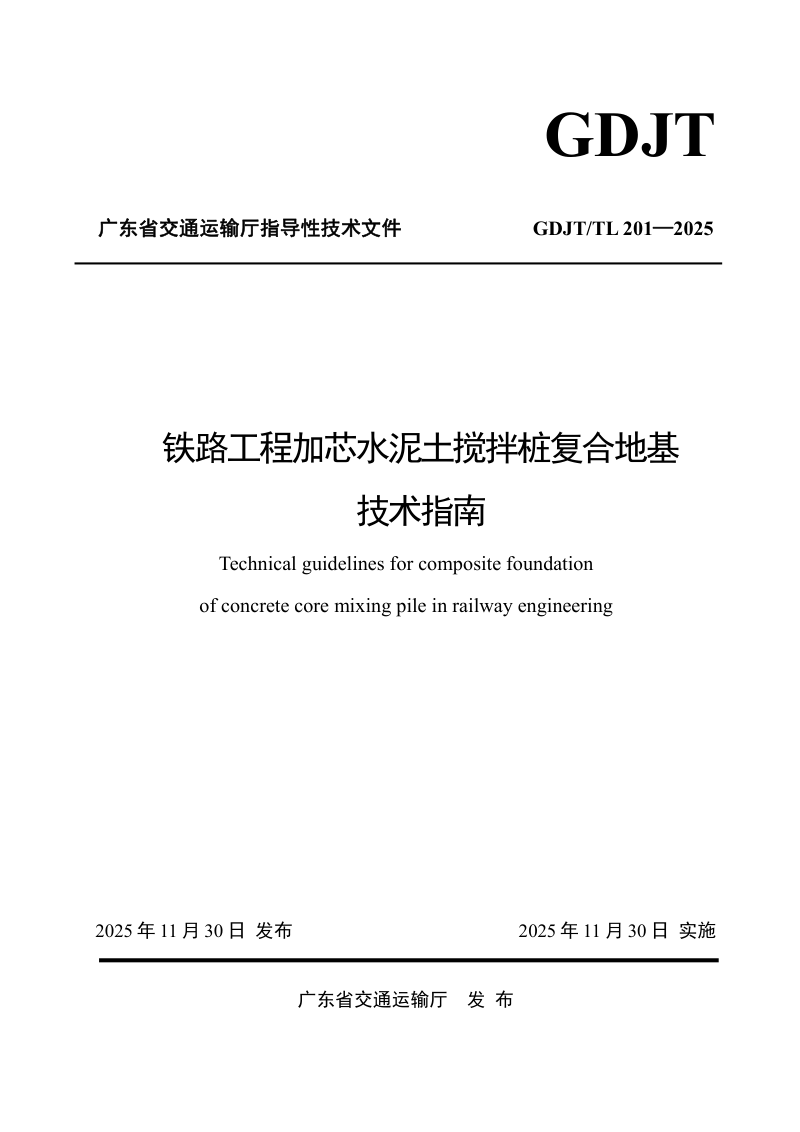

广东省《铁路工程加芯水泥土搅拌桩复合地基技术指南》GDJT/TL 201—2025

本指南系统提出了广东省铁路工程加芯水泥土搅拌桩复合地基的技术要求，涵盖设计、施工与验收全过程。加芯水泥土搅拌桩作为我国自主研发的新型复合地基处理技术，通过在水泥土搅拌桩中植入预制混凝土芯桩，充分发挥混凝土桩高承载与水泥土桩大侧摩阻的协同优势，显著提升复合地基的承载力并有效控制沉降变形。本指南明确了短芯搅拌桩与长芯搅拌桩的选型原则、桩体构造、承载力及变形计算方法，并对芯桩预制、水泥土搅拌、芯桩植入、桩帽连接等关键施工工序提出了详细操作要求。同时，本指南规定了水泥土均匀性检验、芯桩完整性检测及复合地基承载力验收的具体标准，为软土地区铁路地基处理提供了统一的技术依据。

设计与选型

本指南规定加芯搅拌桩分为短芯与长芯两种型式，短芯桩适用于浅层处理且无良好持力层情形，一般桩长不宜大于15米；长芯桩适用于承载力要求较高且有较深持力层的条件，桩长不宜超过30米。芯桩可采用预应力管桩、空心方桩或实心方桩，外包体厚度宜为50毫米至200毫米。设计时需分别验算桩侧破坏面位于内界面与外界面两种模式的单桩承载力特征值，并取较小值；复合地基承载力可通过载荷试验或按面积置换率公式估算，同时应对加固区及下卧层进行压缩变形与工后沉降计算，且须满足不同铁路等级相应的沉降控制标准。

施工要点

加芯搅拌桩施工遵循先制水泥土搅拌桩后植入芯桩的基本工序。水泥土搅拌桩施工应保证浆液均匀、搅拌充分，垂直度偏差不大于1%，桩位允许偏差50毫米，且桩底和桩顶各3米范围内须复搅一次。芯桩须在水泥土初凝前植入，采用静压法沉桩时以桩长控制为主、压桩力控制为辅，首节桩垂直度偏差不应大于0.5%。遇压桩力突变、桩身倾斜或地面异常隆起时应暂停施工。桩顶应设置加筋垫层及混凝土桩帽，垫层厚度宜为200毫米至700毫米，桩帽嵌入垫层内50毫米至100毫米。

检验与验收

验收分为主控项目与一般项目。主控项目包括：成桩3天内用轻型动力触探检验桩身均匀性，28天后钻芯取样测试无侧限抗压强度；采用低应变反射波法抽检不少于总桩数10%的芯桩完整性；通过单桩及复合地基载荷试验检验承载力，试验应在成桩28天后进行，抽检数量不少于总桩数1%且不少于3点。一般项目涉及桩位、桩顶标高、桩径、垂直度等偏差控制，需按总桩数20%抽查，且相应项目的实测合格率须满足不低于95%或100%的要求。
