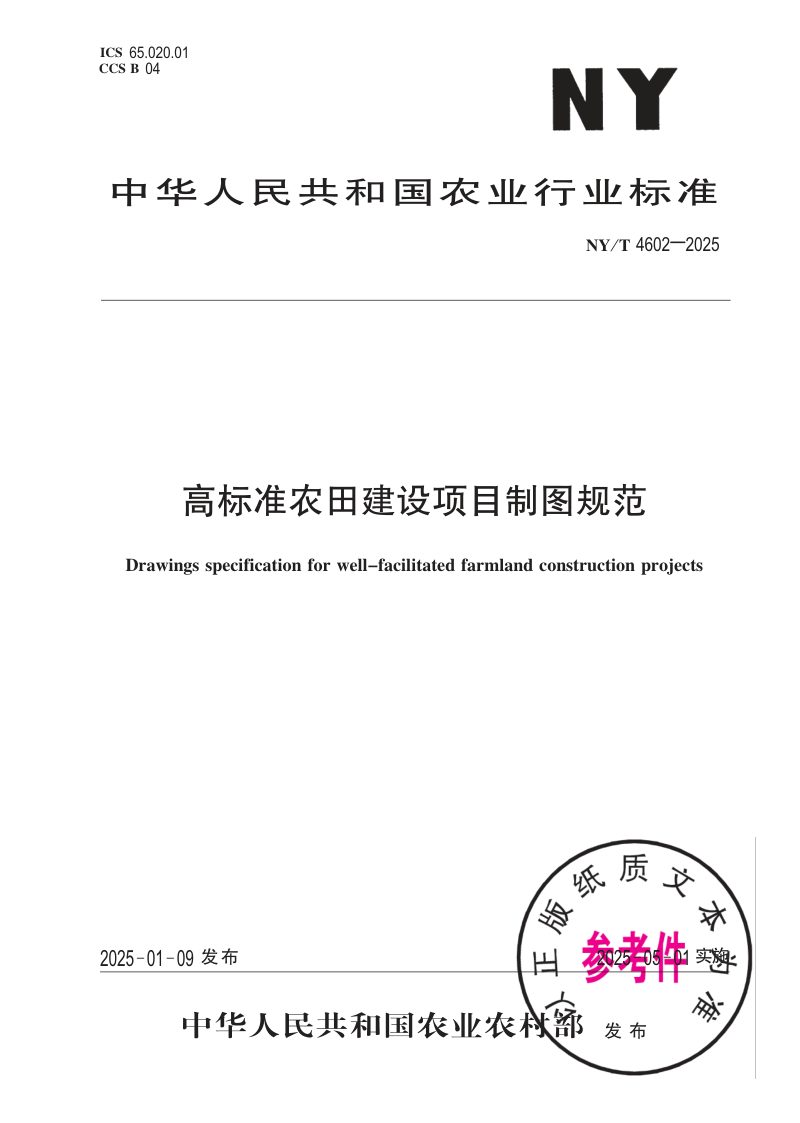

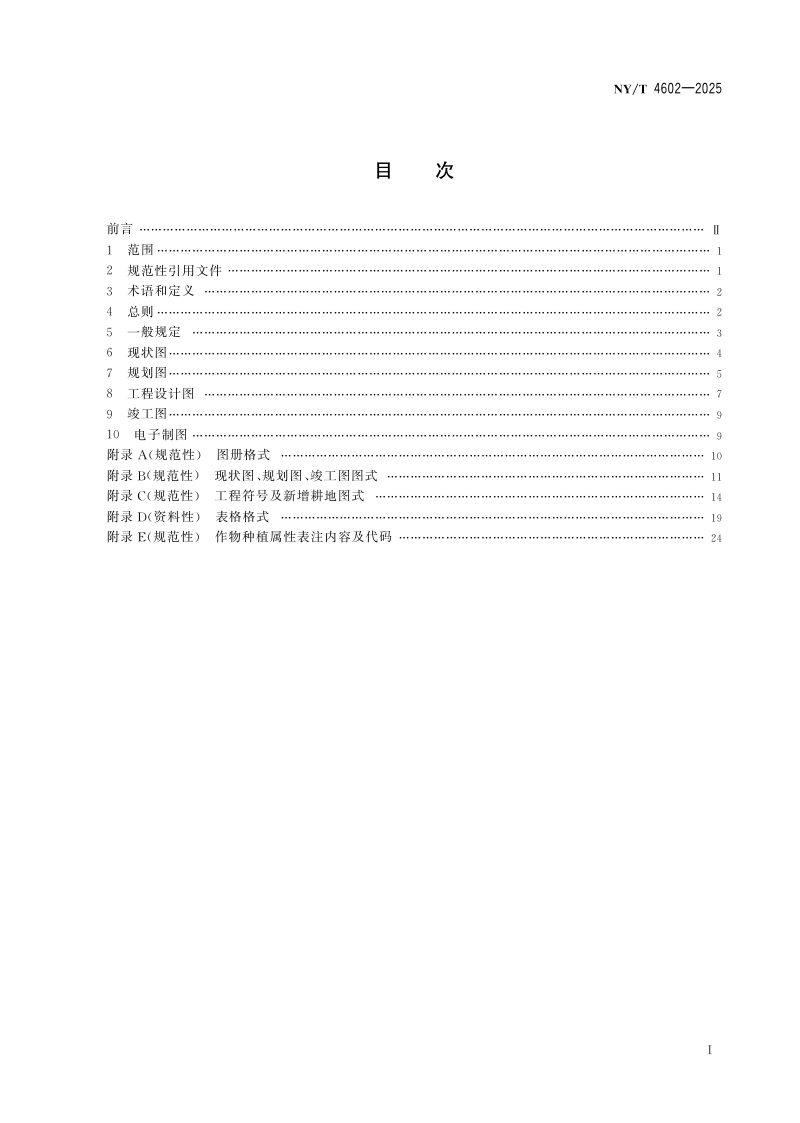

《高标准农田建设项目制图规范》NY/T 4602-2025

本规范系统规定了高标准农田建设项目制图的总体要求与技术细节，旨在统一制图规则、正确表达图件信息、保证制图质量与效率，并满足项目设计、施工、验收及全过程管理的需要。本规范覆盖现状图、规划图、工程设计图、竣工图及电子制图五大板块，明确了坐标系统、比例尺、精度、图纸幅面、注记、图式及编号规则等一般性规定，并对各类图件的制图要素、内容深度和定点定位方法提出了具体要求。其中，现状图强调地形地貌、土地利用、作物种植与基础设施现状的呈现；规划图以现状图为基础，突出田块整治、灌排、田间道路、防护林、输配电及地力提升等规划建设工程的布局与标识；工程设计图按可研、初设、施工图三阶段逐级细化，涵盖平面、立面、剖面及配筋安装等详图；竣工图须如实反映工程建成后的实际状况；电子制图则对图层分类、成果格式及数据库入库提出了统一要求。

一般规定与图件基础

本规范要求统一采用2000国家大地坐标系与1985国家高程基准，并依据项目规模与地形复杂程度选定1:1000至1:5000的比例尺，现状图、规划图、竣工图的比例尺须保持一致。图纸幅面、注记规则及图面配置均作出严格规定，包括指北针、标题栏、图例的标准化格式，以及土地利用现状表、工程特性表等辅助图表的放置要求，确保图件信息完整、清晰、规范。工程编号采用“年度+工程类型+流水号”的统一规则，为全过程管理和数字化衔接奠定基础。

各类图件的核心制图要素

各类图件各有其核心要素与绘制要求。现状图须以最新土地利用现状图为基础，完整反映地形地貌、地类、作物种植属性及水源、道路、电力等基础设施现状，并标注项目区边界与拐点坐标。规划图须将现状要素作灰化处理以凸显规划内容，按工程类型逐一标注田块整治、灌溉排水、田间道路、农田防护林、输配电、田间监测及地力提升等规划工程的位置与编号，并通过颜色和图例区分新建与改建。工程设计图细分为总图与建筑物结构图，涵盖平面、剖面、立面及配筋图，不同设计阶段对图纸完整性和精度各有明确要求。竣工图以施工图为基础，如实反映建成工程及实施中的调整增做部分，绘制标注形式须与规划图一致。

电子制图与数据交付要求

本规范明确电子制图宜采用专业软件，地形图须淡显以突出农田建设工程要素，并按点、线、面对基础设施进行图层分类与命名。电子成果以DWG、SHP等可操作格式为主，须与高标准农田建设“一张图”做好数据格式对接，同时将项目建设前、中、后形成的遥感影像、倾斜摄影影像及正射影像作为电子图资源一并存储交付，确保数据完整、可用。
