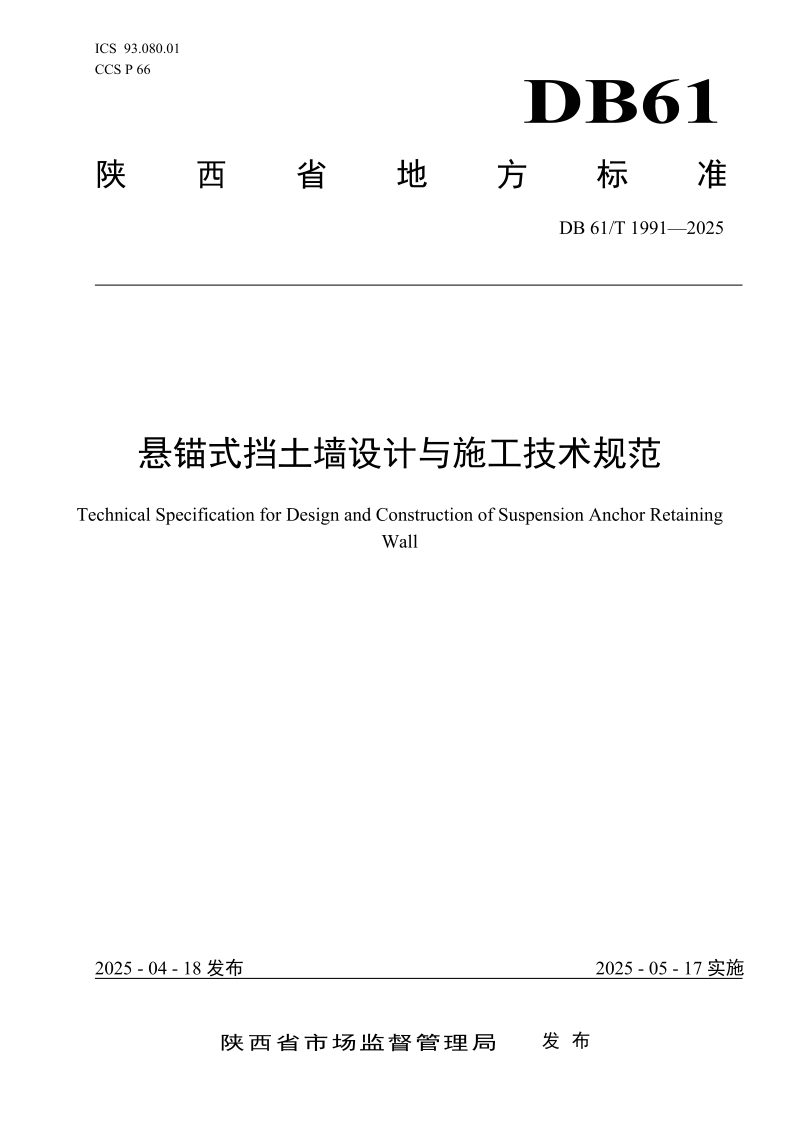

陕西省《悬锚式挡土墙设计与施工技术规范》DB61/T 1991-2025

本规范规定了悬锚式挡土墙在设计、施工及质量控制等方面的技术要求。悬锚式挡土墙是一种由钢筋混凝土墙身、锚定板系统及墙后填料构成的轻型支挡构造物，适用于用地受限或地基承载力较低的填方、半填半挖路段。本规范从材料选择、结构设计、施工流程到质量检查评定，建立了全链条技术标准，强调因地制宜、安全耐久的原则。设计上要求通过内力平衡、整体稳定性及基底应力验算确定构件尺寸，施工中注重基坑开挖、墙体浇筑、锚定板系统安装与墙背填筑的工序衔接，并明确了监测方案与质量控制指标，以保障结构安全与长期性能。

适用条件与总体原则

本规范明确悬锚式挡土墙仅适用于各等级公路的填方或半填半挖路段，作为路堤墙或路肩墙使用，禁止直接修建于滑坡、泥石流等不良地质路段。设计方案须根据工程环境、地形及技术经济条件确定，确保结构具备足够的强度、稳定性、耐久性和墙面抗冲刷性能，抗震设防须符合相关标准，墙背应采用透水性强的填料并设置完善的防排水系统。

材料与构造要点

本规范对材料提出了具体要求：拉杆应选用牌号HPB300或HRB335等整体性好、强度高的钢筋；墙体混凝土强度等级不宜低于C30，锚定板混凝土不宜低于C35；墙背填料优先采用级配良好、渗水性强的砂类土和碎石类土，严禁使用高液限土、腐殖土等。构造上，立壁顶宽不小于0.2米，底板宽度约为墙高的3/5至4/5，挡土墙分段长度宜为10米至15米，段间设置沉降伸缩缝，墙身须设置坡度不小于4%的排水孔及反滤层。

施工流程与质量控制

施工须遵循基坑施工、底板与墙身浇筑、锚定板系统安装、墙背填筑及排水附属工程的顺序。基坑开挖采用分层法，底板施工前须检测地基承载力，墙身须在底板强度达设计值75%后方可浇筑。锚定板系统采用反开槽法安装，拉杆应确保顺直并与锚定板联结牢固。墙背填料须在墙身强度达75%以上时方可施工，墙后1米范围内采用小型机械压实。质量控制覆盖原材料检验、实测项目、外观鉴定及监测报告，确保墙面直顺、排水通畅、无露筋和孔洞。
