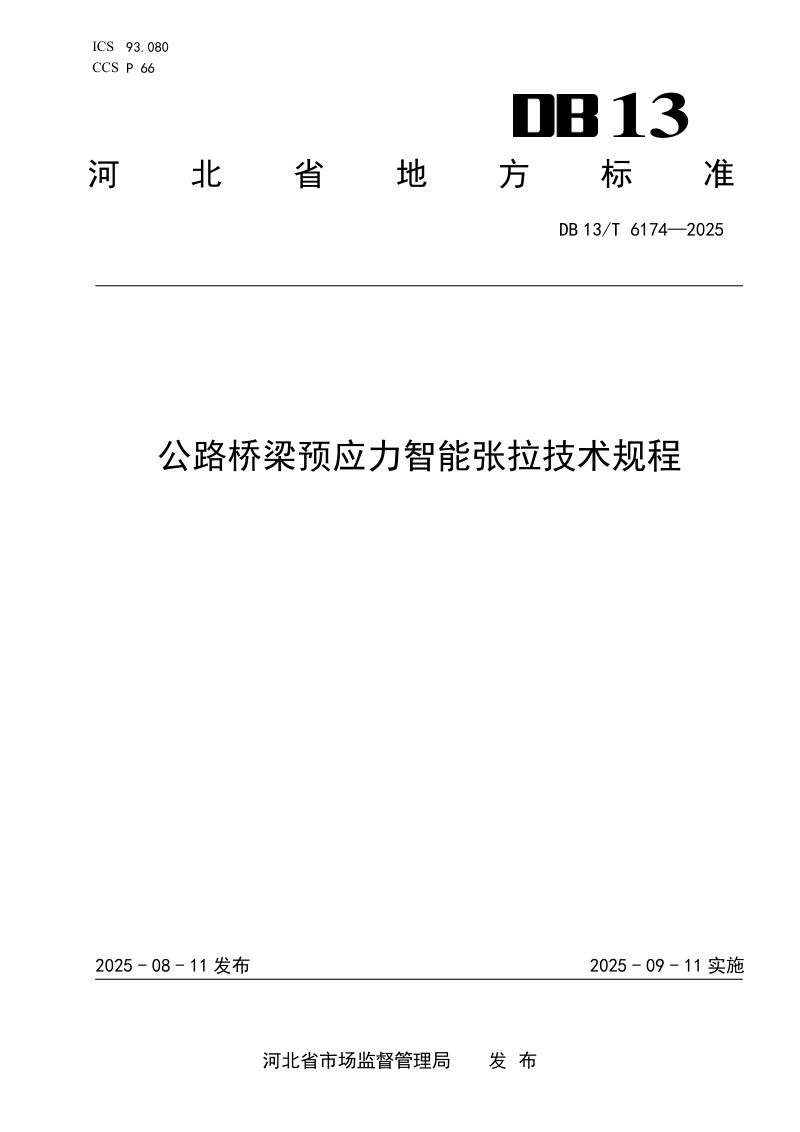

河北省《公路桥梁预应力智能张拉技术规程》DB13/T 6174-2025

本规程规定了公路桥梁预应力智能张拉施工的系统组成、技术性能、操作流程及质量控制等全过程要求。本规程以自动化数控技术为核心，要求智能张拉系统集成数控张拉、数据管理及辅助控制三大子系统，具备自动控制张拉与锚固、同步对称张拉、数据实时采集与上传、张拉力与伸长值动态校核预警、断电恢复等完整功能，并明确了传感器精度、千斤顶配置、油泵额定压力等关键性能指标。本规程从施工准备、预应力筋制作安装、锚具与千斤顶安装到分级张拉、锚固、封锚及锚下有效预应力检验，均提出了系统化的操作规定与质量控制标准。

系统构成与功能要求

智能张拉系统由数控张拉子系统、数据管理子系统和辅助控制子系统组成，应能自动完成张拉、锚固、退顶全过程，实现预应力筋两端对称同步张拉。系统须具备张拉力与伸长值自动采集、动态校核、超差自动停机报警功能，以及断电数据保护恢复、油温控制、故障自诊断等安全保障能力。

施工操作与过程控制

张拉施工前应完成设备状态检查、参数设置及空载试运行，预应力筋须整束穿入孔道并匹配相应限位板。张拉过程按初应力、二级张拉应力、百分之百张拉应力分级进行，每级持荷不少于五分钟，系统自动平稳升压并记录位移数据。锚固后应检查夹片平整度与回缩量，并在规定时间内进行锚下有效预应力检测，确保偏差在允许范围内。

设备标定与维护要求

智能张拉系统的压力传感器、位移传感器、液压千斤顶等应与主辅机控制系统整体配套标定，标定周期不超过六个月或张拉三百次，压力传感器须每年送检。标定有效期内应按月进行期间核查，数控系统与千斤顶须严格对应配套使用，严禁混用，以保证张拉精度与施工安全。
