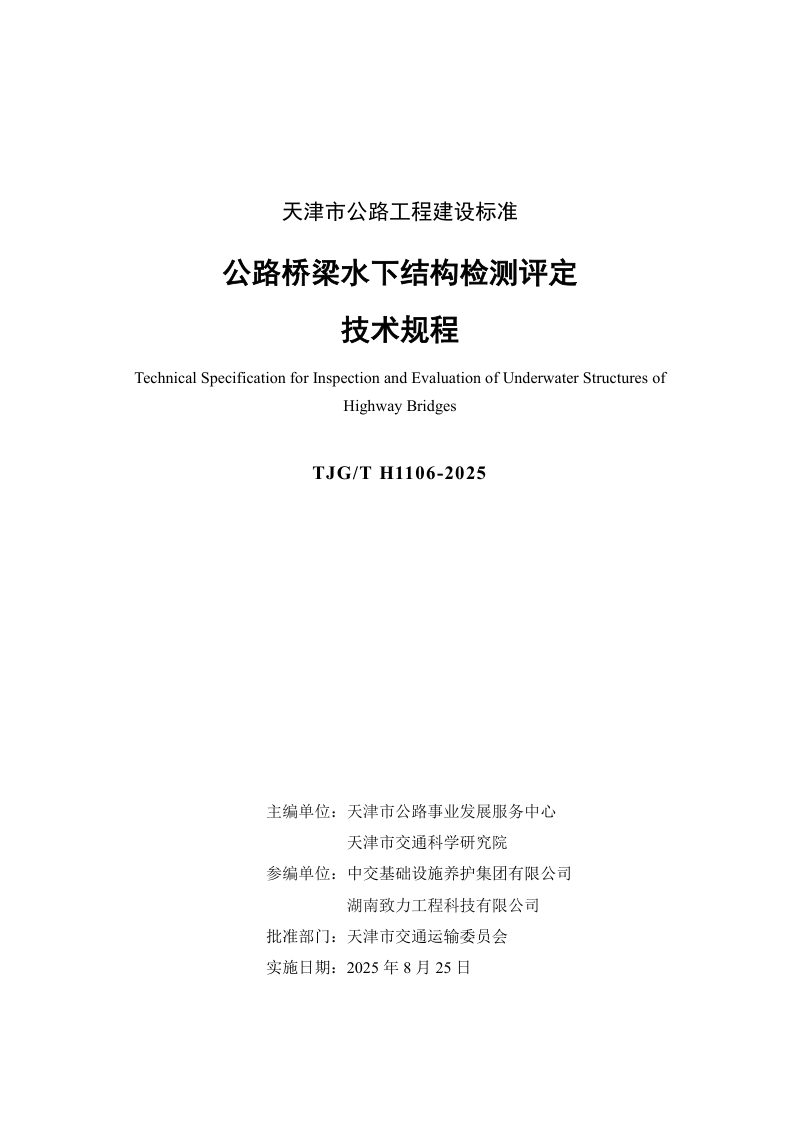

天津市《公路桥梁水下结构检测评定技术规程》TJG/T H1106-2025

本规程是天津市公路桥梁水下结构检测评定工作的技术准则，适用于全市各等级公路桥梁。本规程系统规定了水下结构检测的基本要求、方案编制、工作程序以及表观缺陷、基础冲刷淘空、河床断面、水质材质、变形等核心检测内容的方法与数据处理要求，并建立了分层综合评定与单项控制指标相结合的技术状况等级分类体系。本规程强调检测前的方案交底与现场校核，对各类病害的检测精度、记录格式及评定标度均作了详细规定，最终要求形成结论明确、图文并茂的检测报告，为桥梁养护决策提供科学依据。

检测工作体系与基本要求

本规程明确了桥梁水下结构检测的适用情形与工作程序。规定在新建改建初始检查、旧桥改造、定期检查发现异常、遭受自然灾害或处于腐蚀性环境等七种情况下应开展检测。对于未检测过的既有桥梁，条件受限时可采取循环抽检方式，但抽检比例不应低于同类构件总数的30%，一旦发现异常须转为全数检测。检测前须编制包含工程概况、检测目的、方法及安全环保措施等内容的方案，并由具备试验检测资格的专业人员指挥潜水员或操控水下机器人等设备实施。

核心检测内容与方法

本规程将检测内容分为五大部分。表观缺陷检测针对混凝土、圬工及钢结构的不同病害特征，采用潜水员抵近或水下机器人搭载成像声呐等方式进行，并详细记录缺陷范围与尺寸。基础冲刷及淘空检测采用测深仪、测深杆等工具，按固定径向网格模式布设测点，间距不大于1米；浅基础淘空以基础外轮廓线为基准测量计算淘空面积。当发现严重冲刷时须开展河床断面测量，在桥墩外缘线上、下游10至20米范围内平行布设测线。处于腐蚀性环境时应检测水质pH值、氯化物及硫酸盐含量等指标，需查明病害原因时则在干湿交替部位进行材质检测。

技术状况评定与报告编制

本规程采用分层综合评定法，先对水下结构各构件进行评分，再对各部件进行评分，最后综合评定水下结构整体技术状况。评定时引入UBMCI、UBCCI、USBCI三项评分指标，并设定了5类桥梁单项控制指标，如扩大基础冲空面积达20%以上或墩台出现严重滑动、下沉、倾斜时，整座桥应直接评为5类桥。检测报告须包含项目概况、检测数据汇总、病害照片与分析、技术状况综合评价及养护建议等内容，确保结论明确、用词规范。
