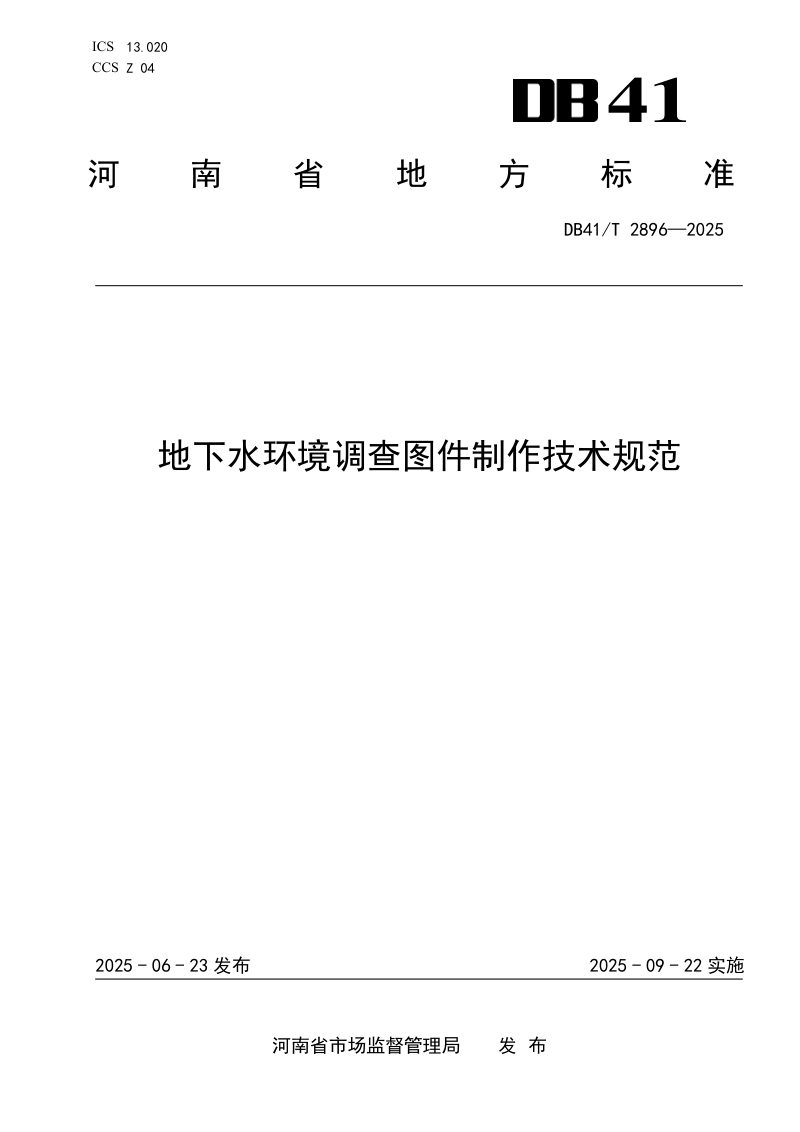

本规范确立了地下水环境调查图件制作的技术体系，适用于集中式饮用水源地、工业污染源及其他类型污染源周边区域的地下水环境调查图件编制，区域性调查可参照执行。本规范从空间参照系统、图件分类、地理底图到图幅配置提出了统一的基本要求，并将图件划分为基础类与应用类两大类，分别规定了各自的制图内容和表达规则，同时以资料性附录提供了图件编制内容说明、图幅配置示意图及各类图件的标准图例，形成了一套完整、可操作的制图技术流程。

基础类图件构成与制图要求

本规范明确基础类图件包括地理位置图、平面布置图、水文地质图、水文地质剖面图以及地下水型饮用水水源保护区及补给区区划图。其中水文地质图与剖面图按 DZ/T 0329 规定制作，重点展示含水岩组结构、富水性及水位埋深等特征；其余图件则按本规范附录 C 提供的图例与表达形式，展示调查范围、对象布局及保护区分布。

应用类图件构成与制图要求

本规范明确应用类图件涵盖地下水流场图、井点分布图、监测布点图、质量综合评价图、典型污染物分布图、污染评价图、监测井综合柱状图、脆弱性分区图及综合污染源荷载分区图共九类。各图件按附录 D 图例规范表达地下水流向、监测点位、污染指数、脆弱性分区等专题信息，并要求典型污染物分布图与污染评价图中每种超标因子单独成图。

图件制作的标准化基础

本规范对空间参照系统作出统一规定，要求采用 2000 国家大地坐标系、高斯—克吕格投影及 1985 国家高程基准，比例尺按制图区域实际选取。同时规定了图廓、图名、指北针、比例尺、位置示意图、图例及责任表等图幅配置要素的样式与位置，地理底图需按国家标准编绘并补充近期遥感影像，涉密内容须进行技术处理。

该规范填补了河南省在地下水环境调查图件制作领域的标准化空白，为集中式饮用水源地、工业污染源及其他污染源周边区域的地下水环境调查工作提供了统一的技术依据。该规范通过明确基础类与应用类图件的分类体系、制图内容及图例表达，显著提升了调查成果的规范性、可比性和可视化水平，有助于不同项目、不同单位之间的数据共享与成果衔接。在实际应用中，该规范能够支撑地下水环境监测、污染溯源、风险评估及修复治理等环节的科学决策，强化了对环境敏感受体与重点污染源的空间识别能力，为地下水污染防治和饮用水安全保障提供了标准化的技术支撑。作为地方标准，该规范的发布实施标志着河南省地下水环境管理向精细化、规范化迈出了重要一步，并对全国其他地区同类标准的制定具有参考借鉴价值。
