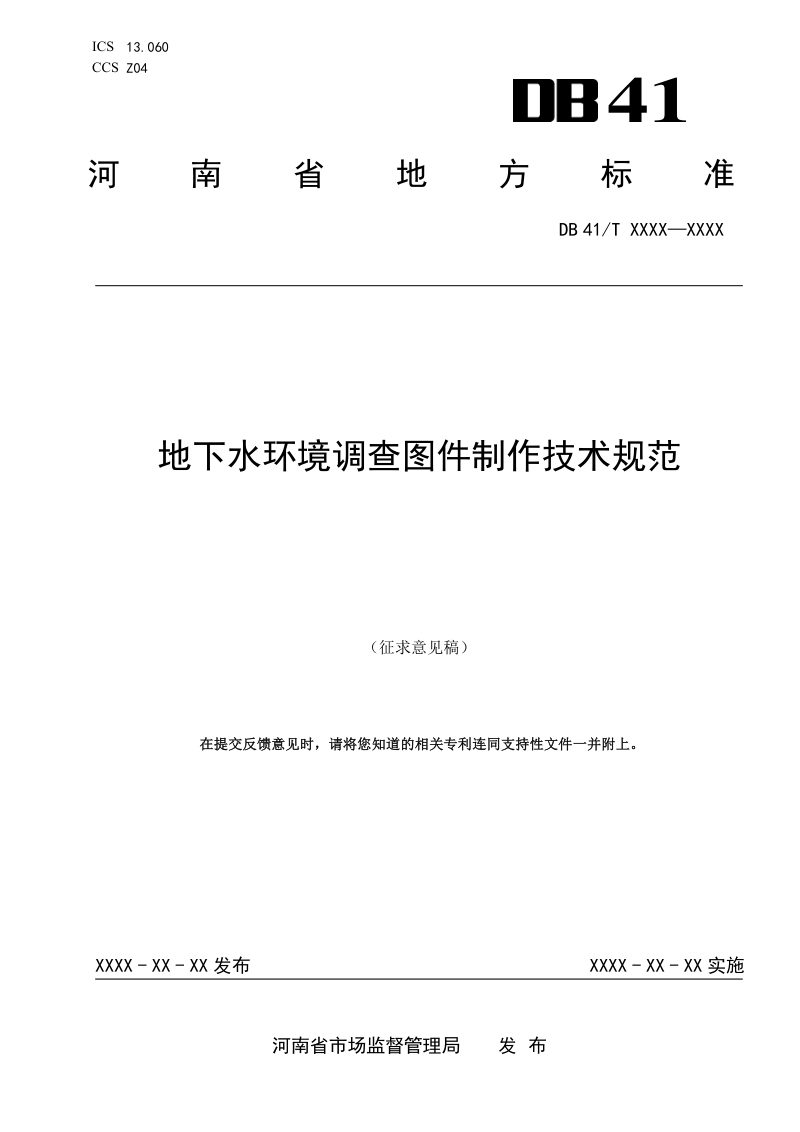

河南省《地下水环境调查图件制作技术规范》（征求意见稿）

本规范系统规定了河南省地下水环境调查工作中各类图件制作的统一技术要求，涵盖一般规定、空间参照系统、图幅配置及三大类图件的制图要素与表达规则。本规范将图件划分为基础类、调查类和分析评价类三个层级，共计13张（类）核心图件，从基础地理底图到专题要素标注均明确了具体标准，确保图件成果在坐标基准、注记体例、颜色区分及图廓整饰上的一致性，为地下水环境调查成果的科学表达与规范化管理提供了依据。

基础类图件的构成与核心要求

本规范明确基础类图件包含地下水型饮用水水源保护区区划图、水文地质图和水文地质剖面图三种。这类图件重在展示区域地质背景、含水岩组富水性及水源保护区级别分布，图件制作需参照现行水文地质调查规范，并以遥感影像图或地形图作为基础底图定位骨架，确保地质构造与地下水流系统的立体化呈现。

调查类图件的表达规范

本规范将调查类图件细分为地下水流场图、调查范围图、监测井信息图、监测布点图及典型污染物分布图五类，重点服务于调查过程与污染现状的直观表达。各图件须包含调查范围界线、监测点位、重点污染源位置及敏感受体分布，并根据需要叠加近期遥感影像，以实现对地下水环境现状的精准刻画。

分析评价类图件的制图规则

本规范规定的分析评价类图件包含质量综合评价图、污染评价图、防污性能评价图、污染源荷载分区图和污染防治区划图五类。此类图件要求依据评价结果绘制分区，明确标注监测点的质量类别或污染指数，并将评价分区与调查范围、重点污染源及地形底图等要素综合展示，以支撑地下水污染防治决策。
