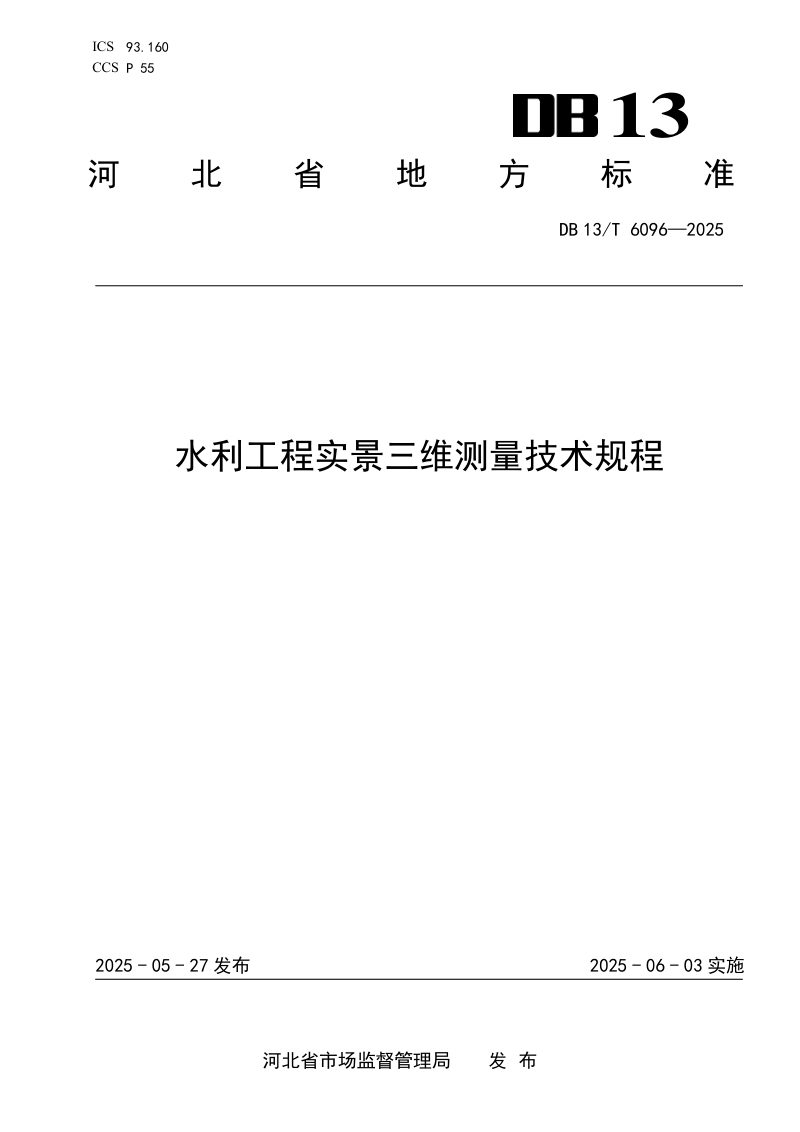

河北省《水利工程实景三维测量技术规程》DB13/T 6096-2025

本规程规定了水利工程实景三维测量与模型构建的全流程技术要求，涵盖三维测量、模型构建、单体模型构建及成果整理等核心环节。本规程以倾斜摄影、贴近摄影、地面摄影及三维激光扫描等多元化采集手段为基础，明确了从航摄计划制定、像控点布设与测量、空中三角测量到实景三维Mesh模型与单体模型构建的完整作业流程。本规程将模型精度划分为T级至IV级共五个等级，并对平面精度、高程精度、地形精度、DOM精度、模型精细度及纹理精细度等核心指标作出了量化规定，旨在为水利工程在不同建设阶段的实景三维数据获取与模型制作提供统一的技术依据，确保成果的规范性与可用性。

三维测量与数据采集要求

本规程详细规定了水利工程实景三维测量的前期准备与数据采集细则。作业前需充分收集测区气象、控制点及已有地形图等资料，并制定详尽的航摄计划。数据采集方式包括倾斜摄影、贴近摄影及三维激光扫描等，其中倾斜摄影需根据地物特征合理设计重叠度与航线，贴近摄影则针对建（构）筑物等局部精细区域进行高分辨率影像获取。同时，本规程对像控点的选点、布设与测量精度提出了严格要求，以确保空三加密解算的可靠性。

模型构建与质量检查

本规程明确了实景三维模型重建的软件要求与核心工序，包括像对选取、密集点云匹配、三角网构建及纹理映射等。模型需进行结构修饰与纹理修饰，以消除悬浮物、拉花及孔洞等缺陷，确保水面、道路及建（构）筑物等要素的几何结构与纹理表现真实自然。模型质量检查涵盖数据完整性、几何精度、纹理准确性及整体效果等多个维度。针对单体模型，本规程进一步规定了属性数据采集、模型逻辑一致性及精细度表现的具体标准。
