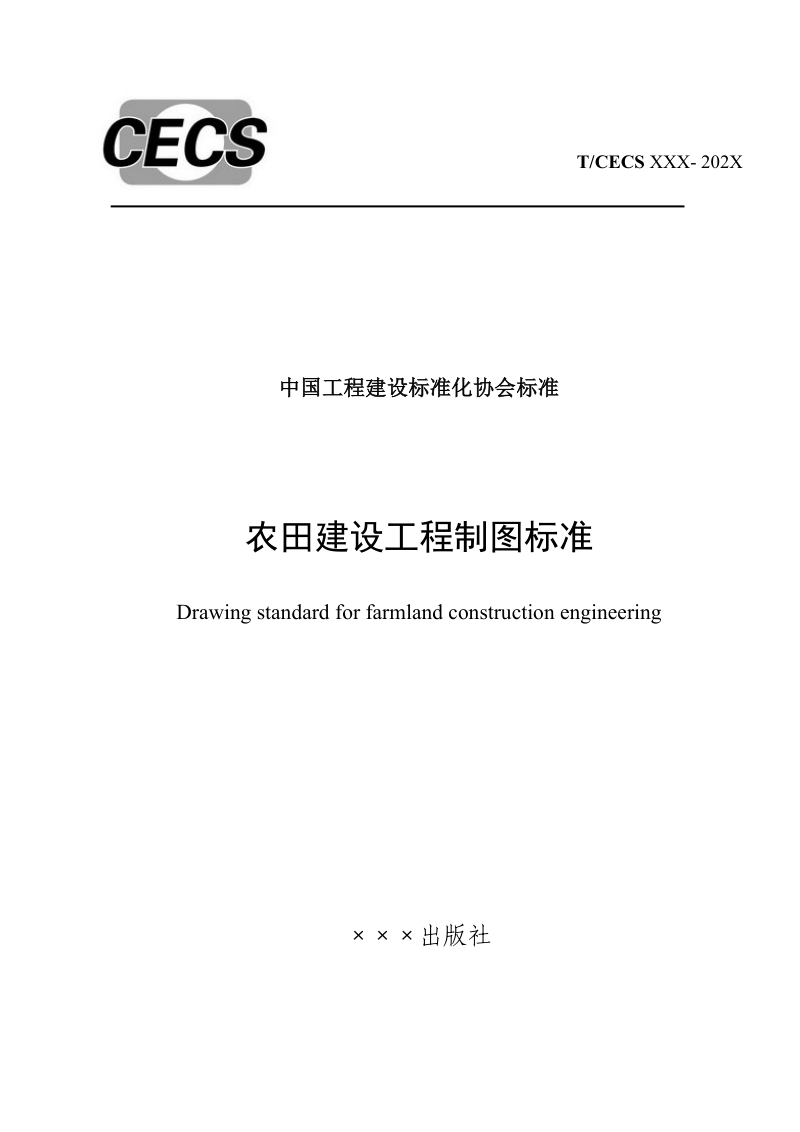

《农田建设工程制图标准》（征求意见稿）

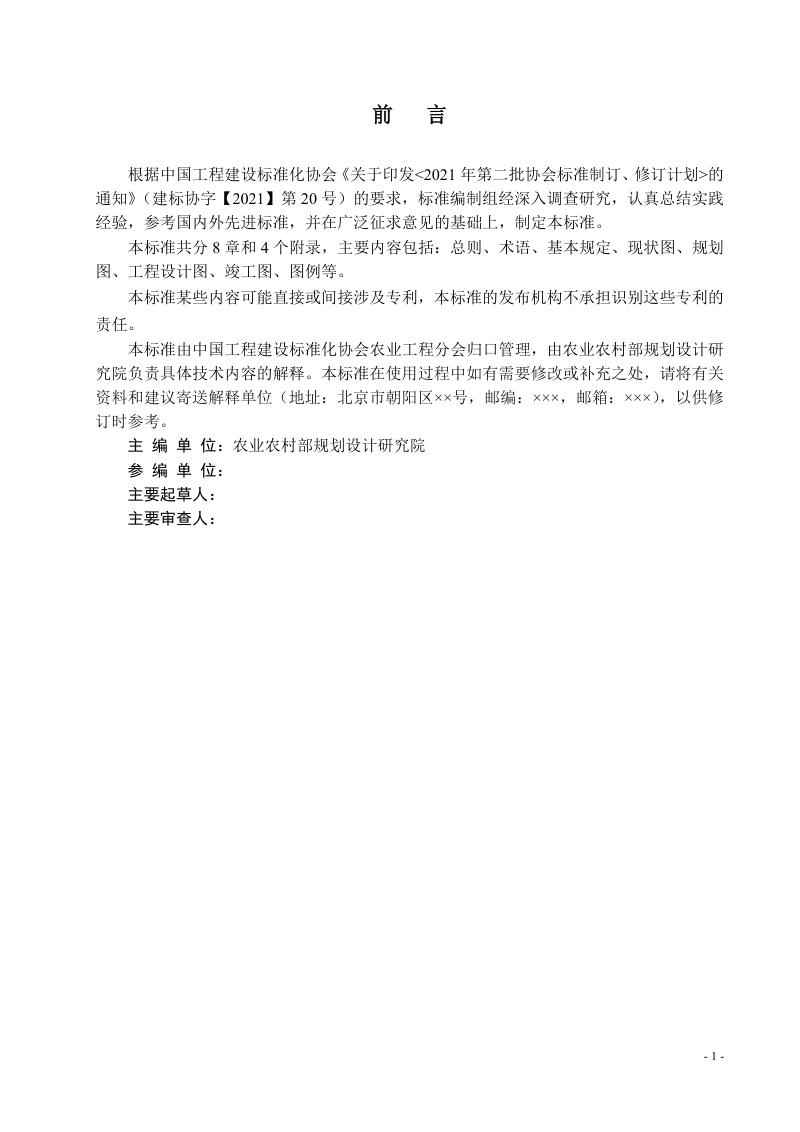

本标准是农田建设工程领域首部系统规范制图规则的技术标准。本规范全文共分8章与4个附录，覆盖了现状图、规划图、工程设计图及竣工图四大类图件的编制全过程。本规范从图件组成、图幅、坐标系、图面配置、字体图线、比例尺、注记及表格等基本规定出发，逐章对各类图件的制图要素、绘制方法、编号规则及图例符号作出统一要求，并明确了土地平整、灌溉排水、田间道路、农田防护、输配电及耕地质量等各专业工程设计图的具体绘制内容和深度。本规范以附录形式提供了图册格式、图式、图例以及土地利用结构表、工程量表等资料性附录，强调坐标系统应采用2000国家大地坐标系和1985国家高程基准，图件须以彩色呈现，并统一了新建、改建、扩建工程的标注方式。

统一制图规则，规范图件构成

本规范系统规定了农田建设工程图件的四大类别及其编排顺序，明确了现状图、规划图、竣工图宜为单张彩色图纸，工程设计图应涵盖所有单项工程并按专业顺序编排。对图幅尺寸、标题栏格式、指北针样式以及字体字号等均给出了具体尺寸和样式要求，保证了全国范围内农田建设图件的规范性和一致性。

细化专业图纸绘制要求，明确编号与注记规则

本规范对各专业工程图纸绘制内容进行了详细规定，要求现状图反映现有地物及基础设施，规划图在其基础上表达规划布局并注明新建、改建、扩建属性，工程设计图须精确标示结构尺寸与材料并编制工程量表，竣工图则依据实际完成情况绘制并标注变更。同时，建立了按空间顺序构成的田块、沟渠、道路及建筑物编号规则，使工程标注有章可循。
