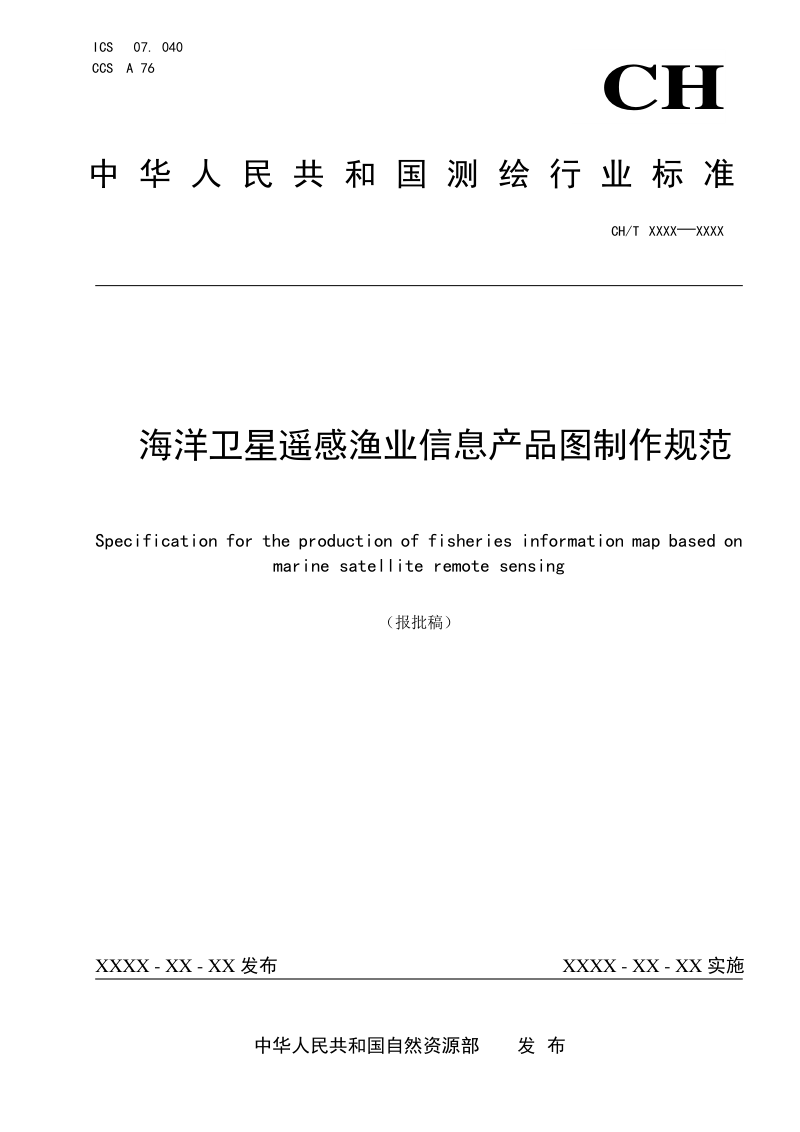

《海洋卫星遥感渔业信息产品图制作规范》(报批稿）

本规范规定了基于海洋卫星遥感数据制作渔业信息产品图的标准化流程与技术指标，适用于海洋渔场环境等专题图件的规范化生产。本规范从数学基础、构成要素、图面整饰、制图分辨率及颜色模式等方面提出了总体要求，明确了产品图涵盖叶绿素a浓度、海表温度、海面高度、海表盐度、海表流场及其衍生的距平、异常和锋面等八类要素。本规范对数据准备与处理环节作出了详细规定，包括标准网格化融合数据的读取、异常值计算、空间裁剪与质量控制，并针对每类产品图分别制定了图例分级方案与RGB渲染参数。同时，本规范规定了图名、图廓、底图、指北针、比例尺等制图要素的设置细则，以及产品图以JPEG格式导出的技术要求，建立了“两级检查”的质量控制机制和基于渔区与时间的存档命名规则，确保产品图的统一性、准确性和可追溯性。

数学基础与图面构成

本规范要求产品图采用CGCS2000坐标系和等距圆柱投影，比例尺宜大于等于1:30000000，实行自由分幅。图面须包含以灰色陆地与白色海面为底图的地理要素、指北针、图例以及外粗内细的双线图廓，整饰信息涵盖图名、比例尺、经纬度注记、制图单位与制图日期，且图名字体统一为黑体23号，制图分辨率不低于300dpi，颜色模式设为RGB。

产品图种类与数据处理

本规范将产品图划分为海表温度、叶绿素a浓度、海面高度、海表盐度、海表流场及海表温度距平、海面高度异常、海表温度锋面共八种。数据处理环节要求从HDF或NetCDF文件中读取环境数据与质量标识，按公式分别计算距平、异常与锋面值，剔除受海冰、陆地影响及质量异常的数据，并依据渔区空间范围进行网格裁剪。

分级渲染与图例设置

本规范针对不同要素规定了差异化的分级策略与渲染方式：叶绿素a浓度采用不等间隔分级，海表温度等多数标量要素采用等间隔分级，海表流场则采用分级符号与彩色箭头表达流速流向。各类产品图的图例均明确了尺寸、边框、字体及分层设色的RGB参数，附录A提供了完整的色阶配置表，确保色彩均匀、反差适中。

质量检查与成果存档

本规范实行两级检查制度，要求对数学基础、构成要素、图面整饰、分辨率和颜色进行全面审查，制图员修改后须经质检人员确认方可发布。产品图导出后采用JPEG格式存储，文件命名由渔区代码、制作日期和环境要素缩略语组成，并按照渔区、要素及年月分级建立存档目录，以便于成果管理与检索复用。
