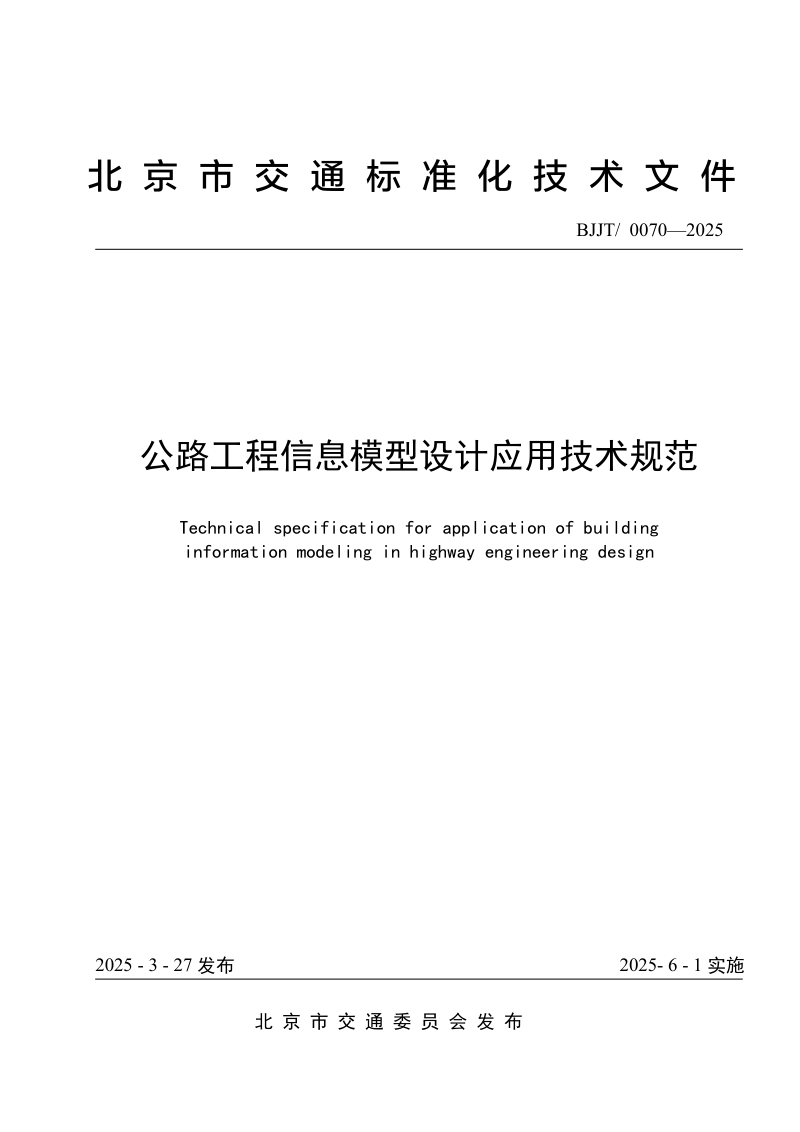

北京市《公路工程信息模型设计应用技术规范》BJJT/ 0070-2025

本规范是北京市交通委员会发布的公路工程信息模型设计应用技术文件，编号BJJT/0070—2025，自2025年6月1日起实施。本规范规定了公路工程设计阶段信息模型的模型要求、应用要求及交付成果要求，适用于新建及改扩建公路工程。本规范在JTG/T 2421基础上，增加了模型单元命名规则，细化了方案设计、初步设计、施工图设计三个阶段的模型应用内容，补充了方案设计阶段的模型精细度与信息深度要求，旨在统一技术路径与数据标准，强化模型构建质量、协同效率及全链条衔接能力。

模型创建与基础要求

本规范对信息模型的创建提出了系统性要求。模型创建前需进行整体规划，保证模型单元属性信息准确，且模型应可编辑、可扩展。本规范统一了坐标系统，要求使用北京2000坐标系及1985国家高程基准，并规定了项目基点的统一性。同时，本规范制定了详细的模型单元命名规则，要求采用英文字符、数字及特定符号组合，并对路基、路面、桥梁、涵洞、隧道等各专业的模型拆分方式给出了明确规定，例如桥梁工程需按路线、桥型及上、下部结构等细分。

分阶段模型应用流程

本规范将设计阶段模型应用划分为方案设计、初步设计和施工图设计三个阶段，并详细规定了各阶段的应用要点。方案设计阶段侧重宏观分析，包含地理信息模型分析、汇水分析、路线比选、交通流仿真分析及方案漫游展示等；初步设计阶段强调深化与优化，涵盖地理信息模型深化、设计方案比选、结构物构造优化、冲突检测、隧道结构优化、排水分析及工程量统计等；施工图设计阶段则聚焦实施细节，包括碰撞检查、复杂节点分析、模型出图、交通导改模拟、预留预埋深化设计及施工方案模拟等。

交付内容与成果标准

本规范明确了设计各阶段的交付要求。交付成果需包含信息模型、属性信息表、模型说明书及相关应用报告或视频，且成果格式应具备通用性。规范以附录形式给出了方案设计阶段路线、路基、路面、桥梁、涵洞、隧道、交通工程及沿线设施、地形地质等各专业的模型精细度及信息深度要求，初步设计及施工图设计阶段的交付要求则宜符合JTG/T 2421的相关规定，确保交付成果的规范性和可传递性。
