天津市《地下管线三维建模及管理系统技术要求》DB12/T1417-2025，2025年03月15日起实施。
本文件规定了地下管线三维建模的通用要求、数据采集与处理、模型制作要求、检查验收、数据的组织与建库、数据更新及管理系统建设等内容。本文件适用于天津市地下管线三维模型的制作、更新、建库、可视化及管理等。
PDF文档信息
Vip.2
名称：2025.03.15-天津市《地下管线三维建模及管理系统技术要求》DB12/T 1417-2025.pdf
本规范围绕天津市地下管线三维建模及管理系统建设，确立了从数据采集、模型制作到系统应用的全流程技术准则。本规范将地下管线划分为八大类，并引入LOD1至LOD4四个细节层级，分别对应从管线中心线到精细实体模型的不同应用需求。在数据层面，本规范明确了平面坐标采用2000天津城市坐标系、高程采用1972年天津市大沽高程系的空间基准，并对框架数据、纹理数据及属性数据的采集处理方式作出了具体规定。在模型构建上，本规范统一了包含管线、特征点及附属设施在内的建模内容，设计了28位编码命名规则，并按管线类别赋予标准RGB色值以实现可视化区分。
模型分级与编码体系
本规范建立了从LOD1至LOD4的四个模型层级，其中LOD1仅表现管线走向及拓扑关系，LOD4则需精确反映实体材质与空间交错细节。所有模型采用四层28位编码结构，由识别代码、点位号、类型编码及细节层次代码组成，确保了各类管线、特征点及附属设施模型命名的唯一性与可扩充性。
数据建库与系统功能
本规范要求建立包含模型、属性及元数据在内的地下管线三维空间数据库，并规定数据集成前应采用无损压缩算法。管理系统需具备海量城市级模型流畅加载能力，功能上应支持管线可视化、管中管壁量测、属性查询统计及爆管关阀分析，并需满足数据入库审核与安全保密要求。

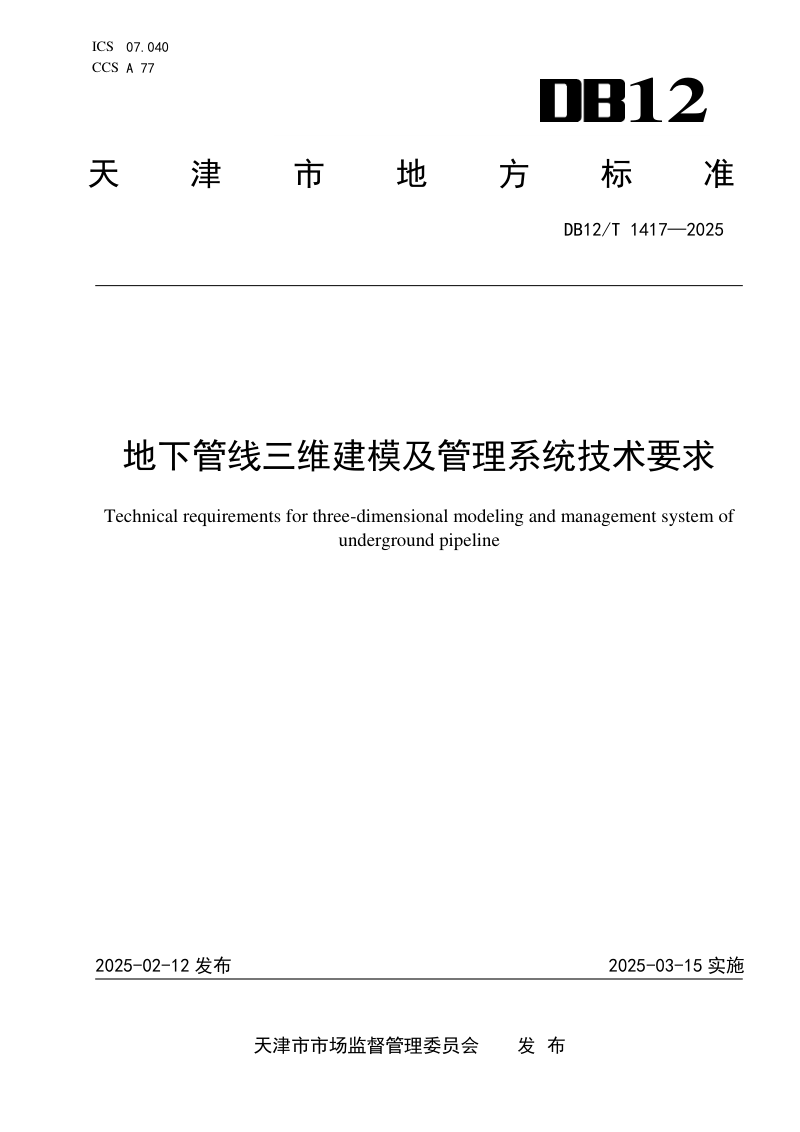

第 1 页

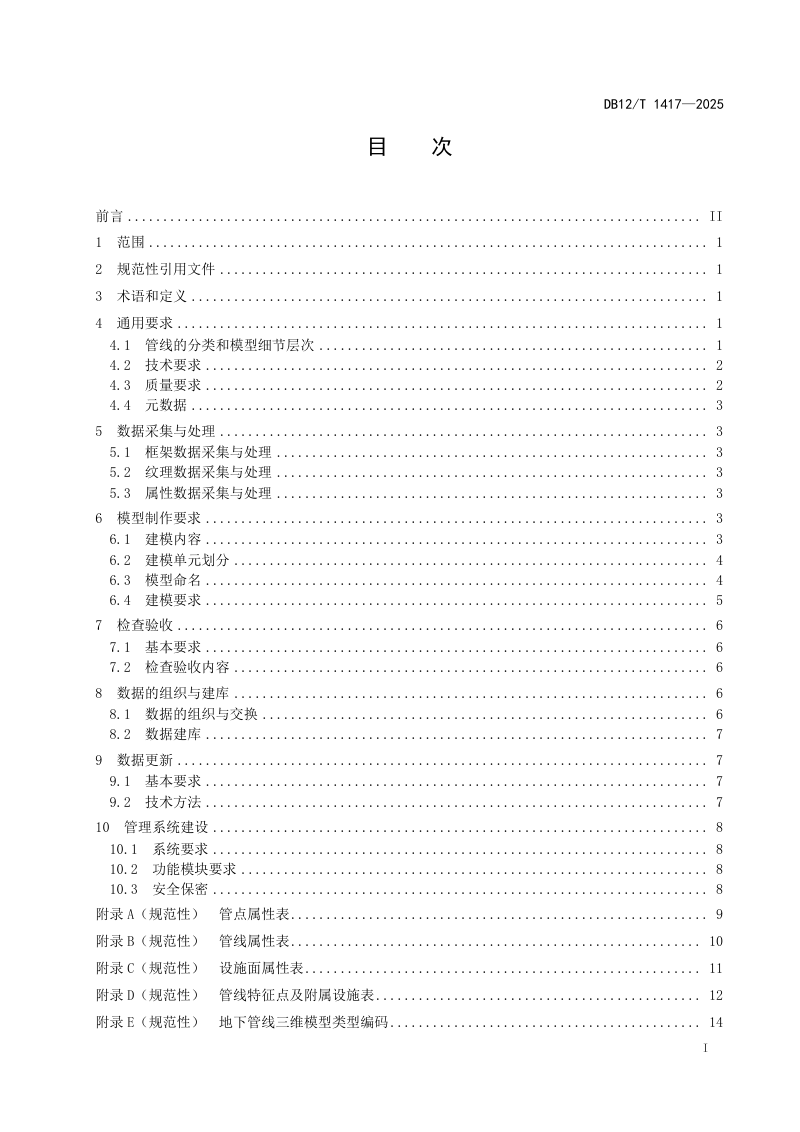

第 2 页

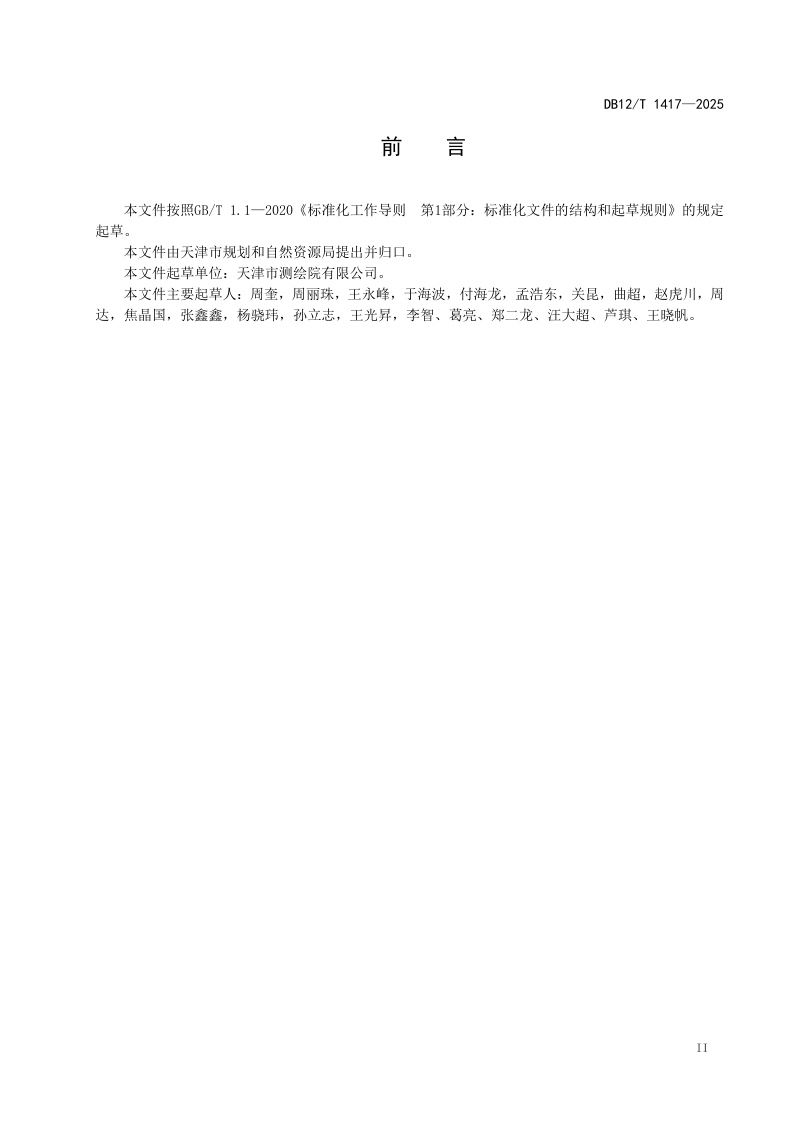

第 3 页
可免费试读【3页/共17页】
