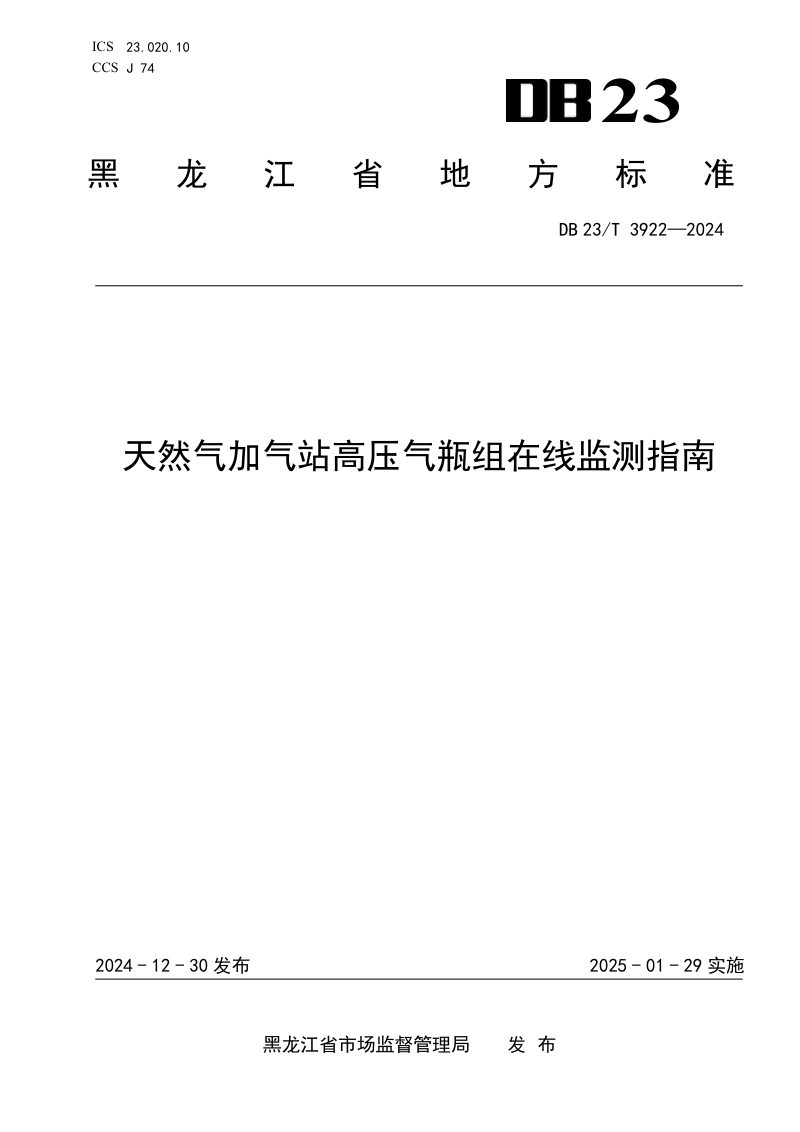

黑龙江省《天然气加气站高压气瓶组在线监测指南》DB23/T 3922-2024

本指南规定了天然气加气站高压气瓶组在线监测的总体原则、前期准备、具体实施及结果运用等环节的工作指导，适用于指导不停机状态下对高压气瓶组开展周期性在线监测。本指南涵盖了资料收集、宏观检查、无损检测、声发射在线监测、超声复验以及管路与阀门监测等核心监测项目，并明确了各环节的操作要点与执行建议。监测实施前，使用单位宜提供设计、制造、运行等相关资料，监测人员应据此制定方案并选用校准合格的仪器。监测过程中，本指南强调通过壁厚检测、磁粉检测、渗透检测及声发射连续监测等技术手段，识别设备本体及附属管阀件的腐蚀、裂纹、变形、泄漏等缺陷，并依据声发射信号强度与活性对潜在风险进行状态分级。监测完成后，应结合超声复验结果对缺陷进行综合评价，最终提出运行参数优化、维护方案及下次监测时间节点等建议。

总体程序与原则

本指南提出在线监测的一般程序宜包括前期准备、现场监测、缺陷识别及问题分析、结果参考与总结、提出建议。在总则层面，确立了资料收集、宏观检查、无损检测、声发射在线监测、超声复验及管路阀门监测相结合的实施框架，强调监测方法的选择应结合设备实际状态与失效模式。

核心监测内容与方法

本指南详细规定了宏观检查中需核查铭牌标志、本体及管阀件裂纹变形、支座基础状况及异常振动等项目。无损检测部分包括壁厚检测、磁粉检测与渗透检测，分别针对腐蚀减薄、表面及近表面缺陷和应力集中区表面缺陷。声发射在线监测要求传感器合理布置、试验压力适当且连续监测不少于12小时，并利用模态分析技术进行数据判读。

缺陷复验与辅助监测

对声发射监测中发现的疑似动态缺陷位置，本指南明确应采用超声检测进行复验，并优先使用相控阵检测技术。管路检测重点排查变形、裂纹及连接部位松动，焊缝部位可辅以渗透检测；阀门监测则结合宏观检查与声发射方法，评估其腐蚀、泄漏及密封性能状态，对严重缺陷建议尽快更换或维修。
