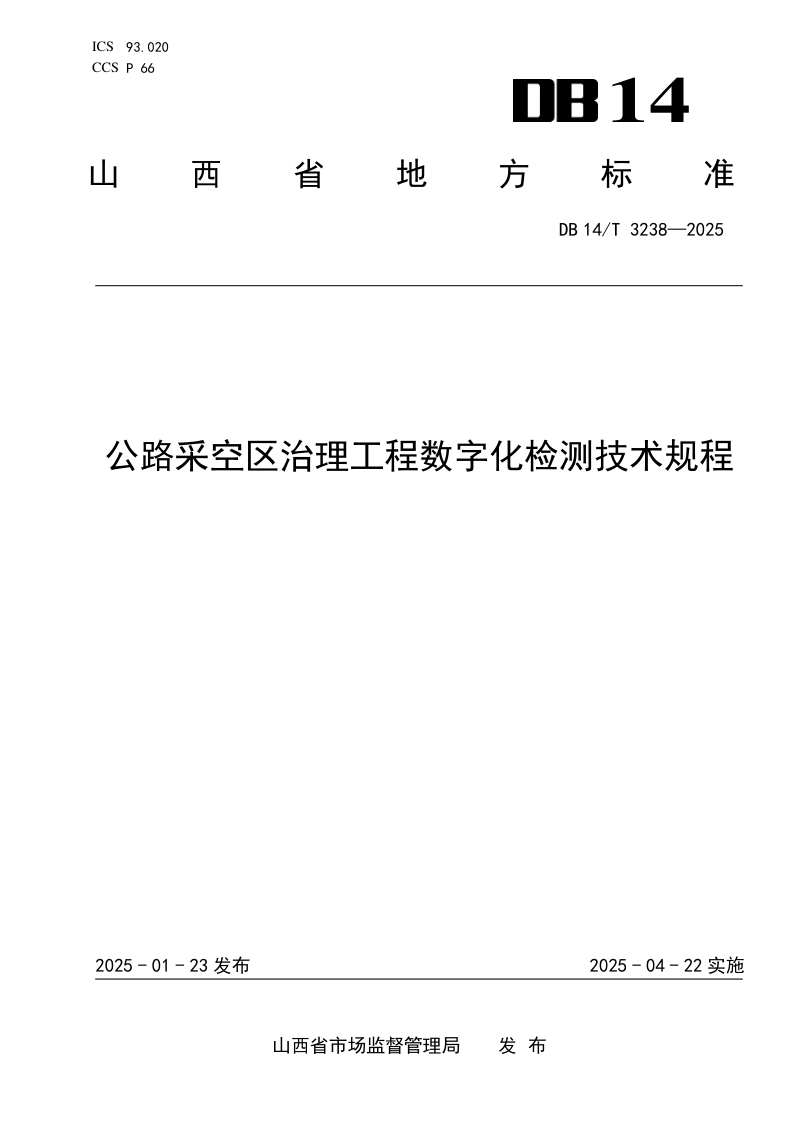

山西省《公路采空区治理工程数字化检测技术规程》DB14/T 3238-2025

本规程规定了公路采空区全充填压力注浆法治理工程的数字化检测技术要求。本规程立足于采空区治理工程质量的全面把控，系统提出了钻探取芯、室内试验、波速测井、钻孔全景数字成像、变形监测及压浆检测等六类综合检测方法，并明确了检测时机应在注浆结束后不少于6个月。

检测方法体系与数字化内涵

本规程构建了以钻探取芯与室内试验为实体质量验证基础、以波速测井和钻孔全景数字成像为孔内物探手段、以变形监测为地表稳定性评价依据、以压浆检测为充填效果复核的多元化检测方法体系。数字化检测体现在利用计算机技术、数学方法及专用软件对孔壁影像、弹性波信号、位移变形数据进行采集、处理、成像和量化分析，以此获取注浆结石体强度、受注层波速、充填率及地表变形值等关键指标。

检测工作程序与质量控制

本规程要求检测工作须遵循资料收集、方案编制、现场检测与记录、数据分析及报告出具的标准程序。检测钻孔均匀布设并重点覆盖施工质量薄弱区域及桥隧结构部位，实施全孔取芯，对芯样采取率与掉钻现象进行严格评价。同时，本规程对各类检测仪器设备的精度、防水性能、采样率及成像分辨率等关键性能参数作出详细规定，并明确计量器具应定期检定，确保检测数据的可靠性与可比性。

综合评价与合格判定标准

本规程规定了采空区处治质量须将检测与监测指标相结合进行综合评判。当全部检测指标均满足设计要求时，质量评定为合格；任一指标未达标即为不合格，需分析原因并制订补救方案后重新检测。其中，变形监测因周期独立而单独评价，其成果报告需提供逐期观测数据、位移曲线及稳定性分析。部分方法如压浆检测以评价单元为对象，通过二次注浆量计算充填率，形成了多层次的定性与定量相结合的合格判定标准。
