江苏省《高标准农田建设项目制图及其图例规范》DB32/T 3721-2020

本规范是针对江苏省高标准农田建设项目制图及其图例编写的省级地方标准，系统规定了从现状图、规划图、工程设计图到竣工图的全流程制图内容与技术要求。本规范以统一全省高标准农田建设项目图件成果的坐标系统、比例尺、图式图例和注记规则为核心，明确了不同阶段图纸的完整性深度和电子成图方式，旨在消除各地制图差异，实现项目图件的标准化、规范化与信息化管理，为项目规划设计、施工建设和验收评价提供一致的技术依据。

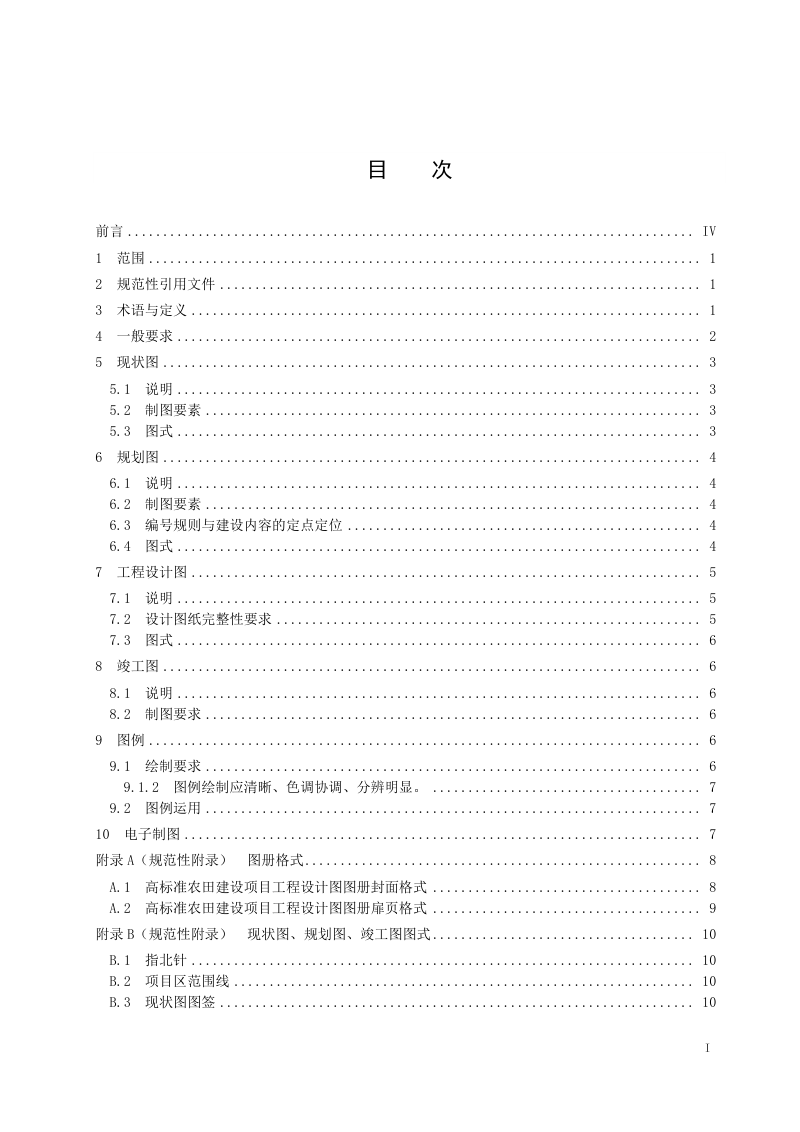

图纸类型与制图流程

本规范规定了高标准农田建设项目须编制的四类图纸：现状图反映项目区地形地貌及水利、道路、电力等基础设施现状；规划图在现状图基础上灰化处理以凸显新建、改建等规划建设工程布局；工程设计图按可行性研究、初步设计和施工图设计三个阶段分别提出图纸完整性要求，并统一图幅比例与字体；竣工图则以规划图为底图，反映工程实际建成情况，包括节余资金增做和计划调整工程。

图例符号与标注体系

本规范制定了统一的高标准农田建设工程符号表，对水源工程、输水排水工程、道路桥涵、农田林网等各类建设内容规定了专用图例符号及 RGB 色彩标准。注记方面，规定了名称、编号、规格型号的组合方式，并要求点状工程垂直于南北图廓注记、线状工程沿走向标注，确保图纸要素清晰可读。
