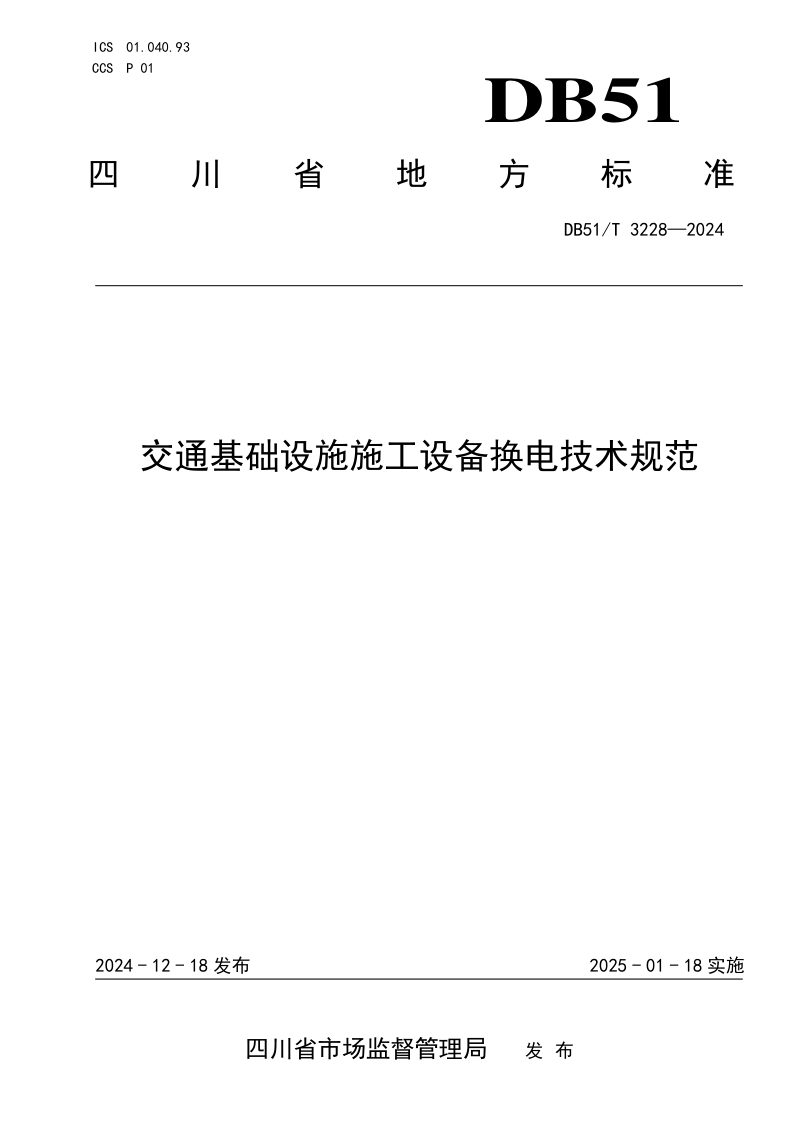

四川省《交通基础设施施工设备换电技术规范》DB51/T 3228-2024

本规范规定了交通基础设施施工场景下电动施工设备换电的系统技术、作业流程及安全管理要求。本规范适用于采用锂电池的后背换电式电动装载机、电动挖掘机及电动自卸车，覆盖从电池系统、换电底托、换电控制器到场站设施设备的全链条技术要求。本规范明确换电场站和移动式换电装备两种换电模式，以及手动应急换电的完整作业流程，并将单次换电时长控制在6分钟以内。本规范还对换电系统的电气安全、机械安全、消防设计及监控管理提出了系统性规定，为四川省交通建设领域电动施工设备的规模化换电应用提供了统一的技术依据。

设施设备技术要求

本规范详细规定了换电电池系统在-30℃至55℃环境温度、5%至95%环境湿度范围内的正常工作条件，要求外壳防护等级达到IP67，并明确了电气接口、冷却接口的互换性标准。换电底托锁止机构需同时具备自动和手动锁止解锁功能及状态监测能力，定位机构应包含粗定位与精定位两级以上定位。换电控制器需具备锁止控制、状态检测、通信网关及异常应急处理功能，其与设备端采用CAN通信，与场站间采用WIFI通信，整车数据通过4G/5G上传云平台。

换电作业流程

本规范分别规定了换电场站、移动式换电装备和手动应急换电三种模式下的标准作业流程。换电场站作业涵盖设备鉴权识别、进站定位、电池系统解锁、转运及锁止自检等环节，其中电池转运过程不宜超过180秒。移动式换电装备需在施工现场灵活选择换电区域，经工作人员确认后方可执行解锁与转运操作。手动应急换电作为备用方案，要求作业前必须切断高压电源，严格遵循下电、手动解锁、机械转运、手动锁止及状态自检的安全程序。

安全技术保障

本规范从通用安全、设备安全、场站安全及消防安全四个维度构建防护体系。通用安全方面严禁电动施工设备带料换电，要求换电前进行漏电检测，充电过程需具备短路、过流、过热及过充保护功能。设备安全方面要求换电接口分离后电压不超过36V，换电机构不应出现松动、变形或脱落，充电前必须确认连接器可靠连接。场站安全涵盖断电保护、抗震设计、运动部件防护及接地保护等内容。消防方面则对防火设计、火灾报警、灭火系统配置及应急预案演练作出了全面规定。
