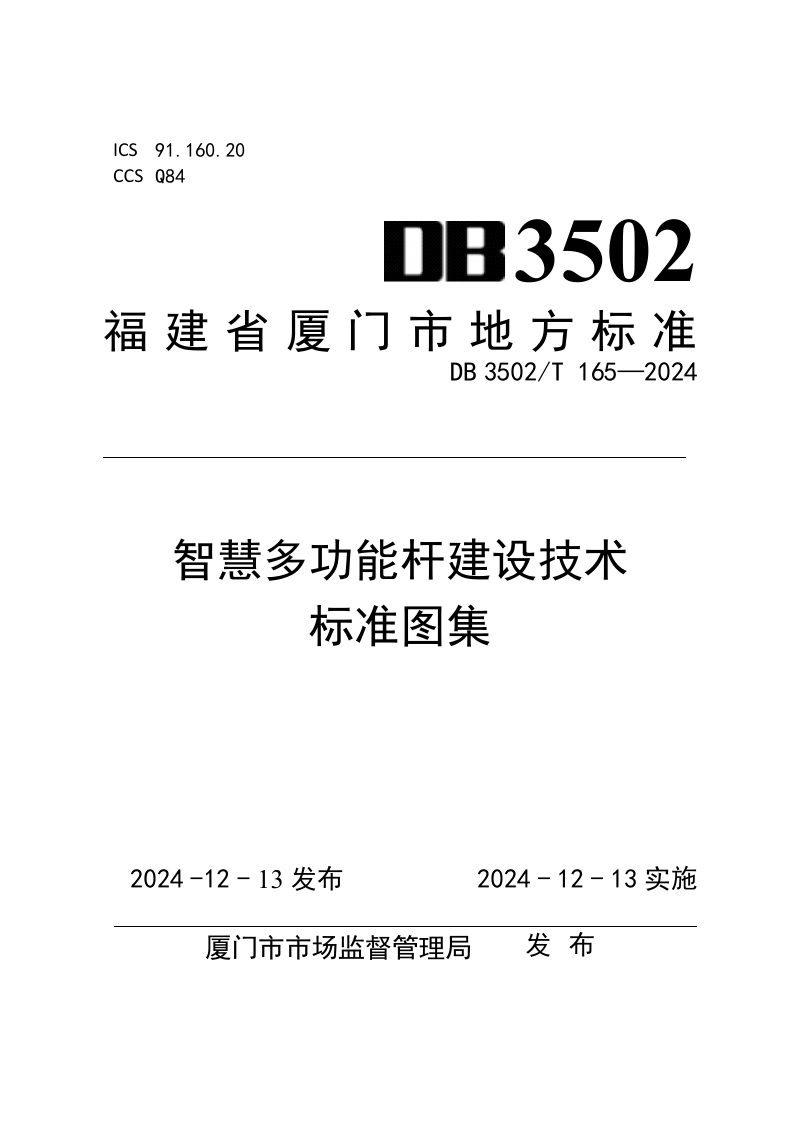

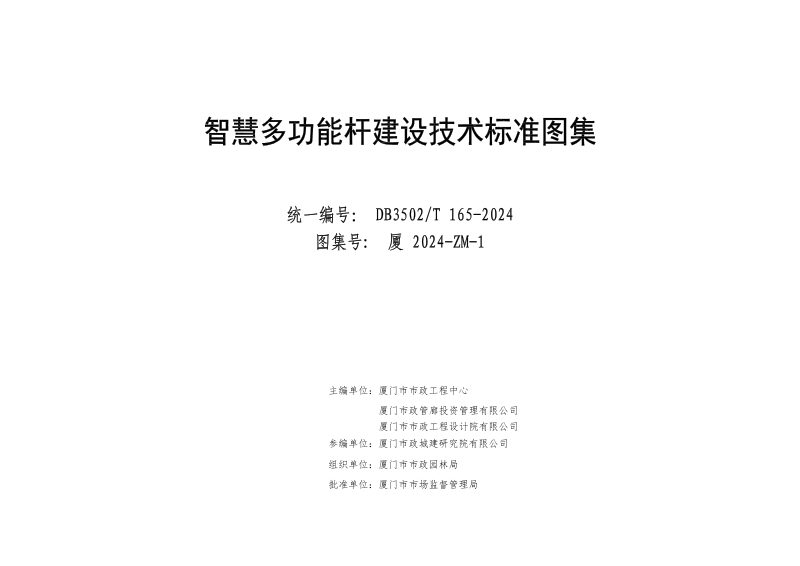

福建省厦门市《智慧多功能杆建设技术标准图集》DB3502/T 165-2024

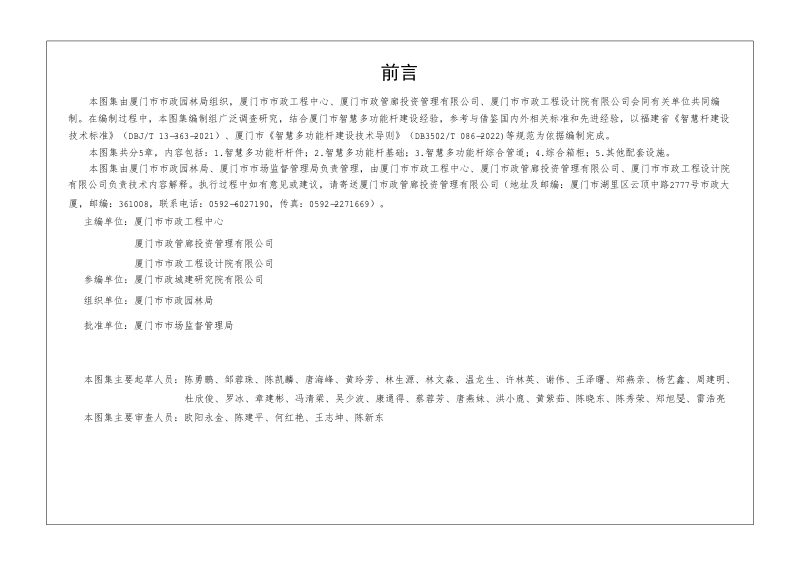

本图集系厦门市地方标准，依据福建省《智慧杆建设技术标准》及厦门市《智慧多功能杆建设技术导则》编制，系统规定了智慧多功能杆及其附属设施的设计、施工与建设要求。本图集共分五章，涵盖杆件、基础、综合管道、综合箱柜及其他配套设施，明确了各类构件的材料选用、结构设计、制作工艺与安装规范。本图集以标准化图样形式呈现了A、B、C、D四类杆型及其配套基础的详细做法，并对防雷接地、防水防腐、智能管理等功能提出统一要求，旨在指导厦门市新建、改建及扩建的城市道路、广场、园区等场景的智慧多功能杆建设，推动多杆合一与设施集约化整合。

杆件与基础设计

本图集将智慧多功能杆划分为A类（无横臂）、B类（单横臂）、C类（双横臂）、D类（多横臂）四种杆型，均可挂载照明灯具、5G基站、监控设备、交通信号灯与标志牌等设施。杆体采用优质钢材，各部件以法兰连接为主，并对焊接、防腐、防护等级等作出严格规定。基础部分根据不同杆型和荷载配备了多种尺寸的现浇独立基础，要求地基承载力特征值不小于120kPa，并详细规定了地脚螺栓、混凝土、接地及防腐蚀做法。

综合管道与箱柜

本图集规范了综合管道敷设方式，按场景需求采用4孔、6孔或8孔管道，明确了各孔位功能划分、覆土深度、管材质量及手孔井设置要求。综合箱柜分为综合变配电箱和综合机箱，规定了供配电方案、负荷等级及防雷接地措施，要求采用TN-S接地系统，并对箱体材质、防护等级、分仓设计及智能监控管理功能提出统一标准。

其他配套设施

本图集对检修门、穿线孔、连接件、滑槽、设备安装支架等附属构件作出细化规定，要求滑槽连接采用不锈钢空心螺栓并满足结构强度与防水需求。同时，明确了挂载设备应采用卡槽、抱箍或法兰连接方式，并对法兰连接处的防水处理、装饰件美化及基站接闪杆设置提出具体要求。
