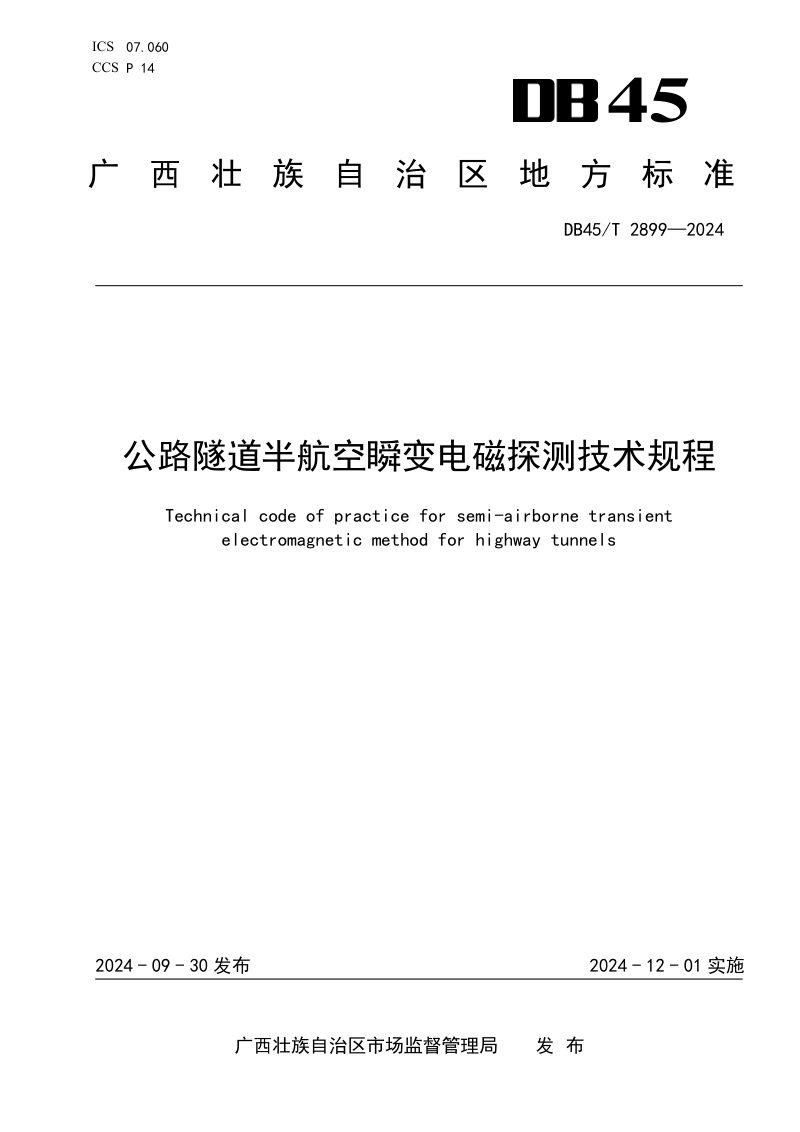

广西壮族自治区《公路隧道半航空瞬变电磁探测技术规程》DB45/T 2899-2024

本规程规定了公路隧道半航空瞬变电磁探测技术的全流程作业要求，涵盖探测技术设计、仪器设备管理、野外数据采集、数据质量评价、数据处理与资料解释以及成果报告编写等关键环节。本规程适用于广西行政区域内采用无人机搭载接收线圈、配合地面接地长导线源或大回线源发射瞬变电磁场，以探测隧道区域地下介质电阻率分布的地质勘察工作。本规程明确了从前期踏勘、方法试验、测区与参数设计，到野外飞行作业、噪声去除与姿态校正、视电阻率计算与三维成像，再到最终成果图件编制与验收的标准化操作路径，旨在规范该技术在复杂地形条件下的应用，确保探测成果的可靠性与一致性。

探测设计与数据采集

本规程要求探测前须充分收集测区地质、地形及电磁干扰等资料并开展现场踏勘与方法试验，以确认探测的可行性。测线宜平行隧道走向布设，发射源参数需根据目标体埋深确定，接收端则需综合确定飞行高度、速度及偏航距等指标。野外数据采集严格遵循设计书，实时记录飞行参数与环境信息，并同步开展重复性与连续性质量检查，确保原始数据完整有效。

数据处理与成果产出

本规程规定了数据预处理中天电噪声、运动噪声去除及姿态校正的具体方法，并提供了基于接地长导线源的视电阻率计算公式。资料解释须结合地质与物性条件进行定性、定量分析，通过提取不同高程平面图与纵断面图来圈定不良地质体。成果报告需在野外验收合格后编写，应包含实际资料图、视电阻率图件及地质推断图等核心附图，全面反映探测区域的地电特征与地质推断结论。
