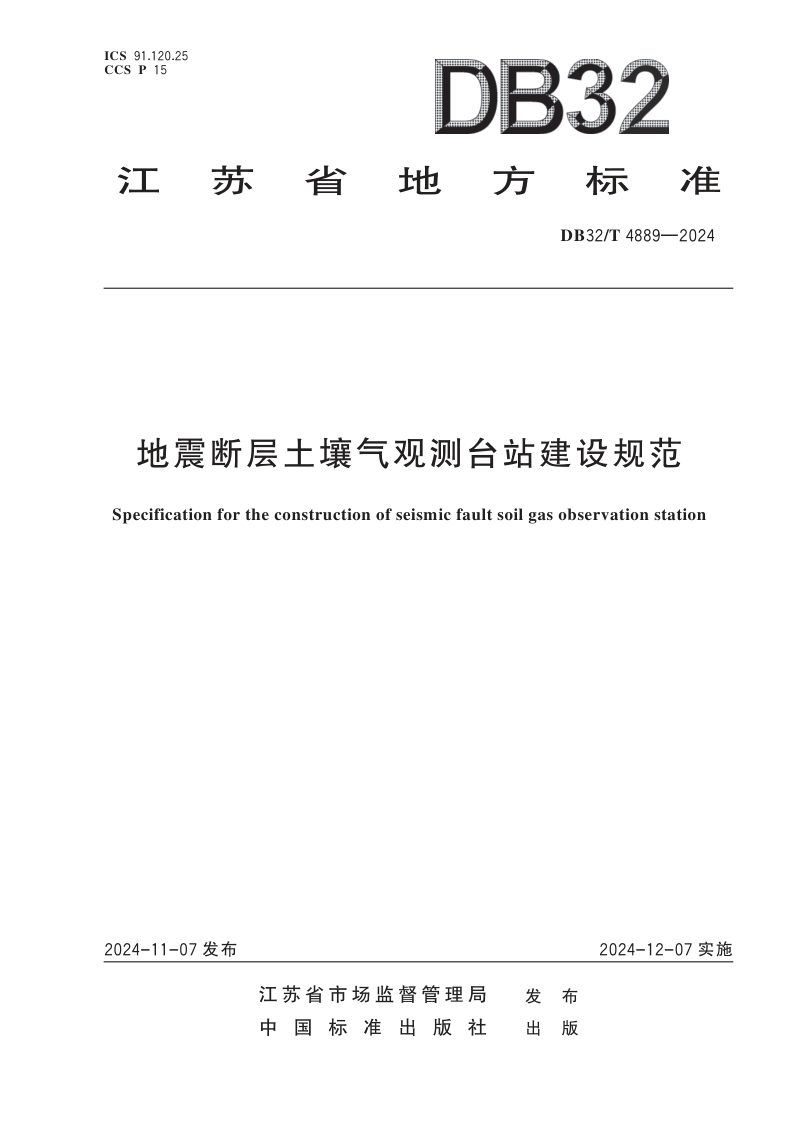

江苏省《地震断层土壤气观测台站建设规范》DB32/T 4889-2024

本规范规定了地震断层土壤气观测台站建设的全流程技术要求，涵盖站址勘选、观测孔与观测室建设、设备配置及资料归档等核心环节。本规范明确了断层土壤气的定义及其观测孔的集气、引气结构设计，强调站址应布设在活动断裂破碎带的高值区间内，并对观测环境、背景值下限及勘测方法提出了具体指标。在建设方面，本规范对观测孔的深度、集气方式、井口引气管路布设以及观测室的抗震、防雷、防护等做出统一规定；设备配置部分则详细列出了测氡仪、测汞仪、测氢仪、二氧化碳测量仪等主要监测设备及辅助测量设备的技术指标，同时对台站的通信、供电及远程监控提出配套要求，最终明确了建设完成后的资料归档管理要求。

站址勘选与观测孔定位

本规范要求观测场地应选在活动断裂及其破碎带上，优先考虑地势较高、地下水位较深且人为干扰小的区域，同时须避开水资源强烈开发区和化学污染区。勘测时测线应垂直于断层走向布设，根据土壤气浓度高值区间加密测点，最终将观测孔位置确定在断层土壤气浓度异常突出的高值区间内，以确保获取可靠的监测数据。

观测孔结构与建设要点

观测孔由底部集气部分和上部引气部分组成，集气部分可采用花管或集气罩方式，使用对目标气体吸附性弱的材料。观测孔深度必须高于雨季地下潜水位，当地下水位过高时可采用堆土方式抬升孔口高程。井口引气管长度宜控制在2米以内，须垂向自下而上布设，避免折弯，并根据集气层体积大小选择开环或闭环测量方式。

设备配置与技术要求

台站应根据勘选背景值选择主要监测设备，本规范对测氡仪、测汞仪、测氢仪和二氧化碳测量仪的测量范围、重复性、准确度等关键技术指标做了详细规定。此外，还需配置地温仪、气温仪、气压仪、雨量计等辅助测量设备。台站应配备不间断供电系统，电池容量须保证设备满负载延时8小时以上，同时宜配置数据监控和视频监控设备以实现远程管理。
