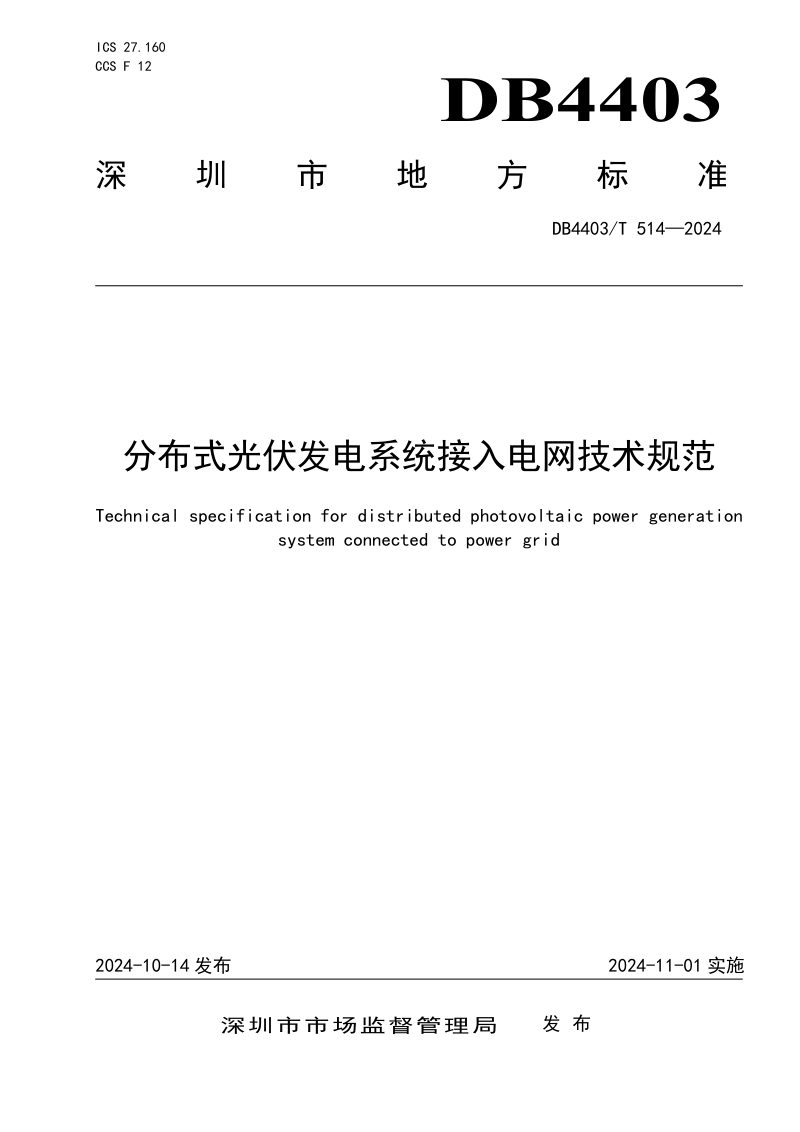

广东省深圳市《分布式光伏发电系统接入电网技术规范》DB4403/T 514-2024

本技术规范规定了深圳市范围内通过10（20）kV及以下电压等级接入电网的新建和扩建分布式光伏发电系统的技术要求，改建系统可参照执行。本规范从系统接入方案、逆变器输出电气参数、电能质量、电压与频率响应特性、安全保护、调度自动化、通信、网络安全防护及计量等方面，提出了全链条技术要求。本规范强调接入前须对线路热稳定和变压器承载能力进行校核，明确了不同装机容量对应的并网点位置选择和电压等级选取原则。同时，本规范对防孤岛保护、故障解列、电能质量监测及治理、远动信息直采直送、通信网络专用与隔离、网络安全分区与纵深防御等关键环节作出了详细规定，旨在确保分布式光伏发电系统安全、稳定、合规接入深圳电网。

系统接入与电气参数

本规范要求根据装机容量、电网承载能力等因素综合确定接入电压等级，单点220V接入容量不宜超过8kW，最大不超过15kW。并网点功率因数应在0.95（超前）至0.95（滞后）范围内连续可调，逆变器输出直流电流分量须不大于其额定输出电流的0.5%，且应保证并网点三相电压平衡。

安全保护与防孤岛

本规范规定分布式光伏发电系统必须配置防孤岛保护装置，动作时间不大于2秒，并应与电网侧重合闸及安全自动装置动作时间相配合。10（20）kV电压等级接入的系统须配置故障解列装置，并网点须安装可闭锁、带接地功能且可开断故障电流的开断设备。系统因故障脱网后，须待电网参数正常后延时不少于20秒方可恢复接入。

通信调度与网络安全

本规范要求10（20）kV电压等级接入的系统须配备计算机监控系统和远动通信设备，实现遥测、遥信、遥控和遥调功能的直采直送。通信方式优先选用配电数据网或5G专用切片，并按安全分区原则将业务系统划分为控制区、非控制区和管理信息大区，通过防火墙隔离、纵向加密认证及安全监测等手段，构建纵深防御体系。220（380）V低压接入系统宜采用无线、载波等方式上传运行数据。
