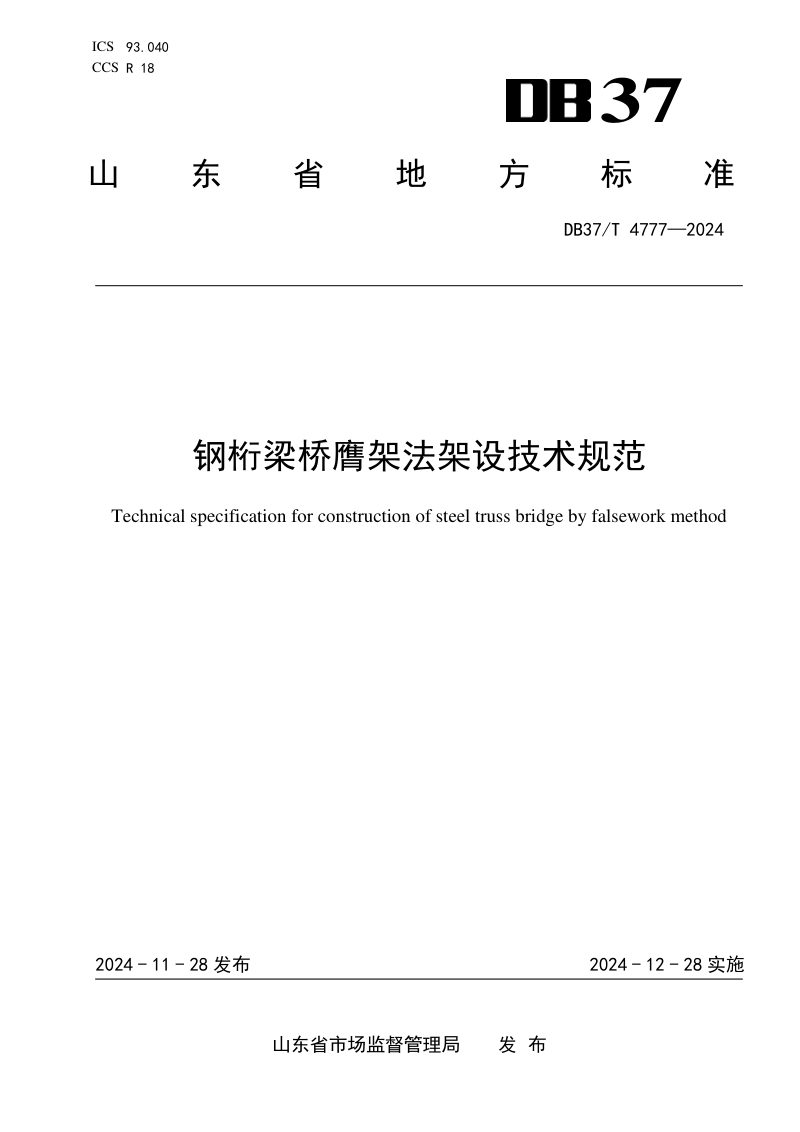

山东省《钢桁梁桥膺架法架设技术规范》DB37/T 4777-2024

本规范系统规定了采用膺架法架设钢桁梁桥的全过程技术要求，适用于山东省相关工程实践。本规范以膺架设计与施工、钢桁梁架设及质量控制为主线，构建了从荷载取值、结构计算到构造措施的设计体系，明确了地基基础、安装拆除、检查验收等施工关键环节，并对钢桁梁的拼装顺序、线形控制、高强度螺栓施拧及现场涂装等架设工艺提出了详细规定。同时，本规范配套了变形与内力监测指标及质量控制标准，旨在全面提升膺架法施工的安全性、可靠性与规范性。

膺架设计的基本规定

本规范要求膺架采用概率极限状态设计法，优先选用钢结构并确保其具备足够的强度、刚度与稳定性。设计时需统筹考虑恒载、活载及偶然荷载的最不利组合，并明确各类荷载分项系数。在构造层面，本规范对基础形式、支墩的长细比与接长方式、分配梁的局部补强以及作业平台的安全防护均作出了具体规定，强调应进行施工图设计并结合预拱度、变形等因素精细计算。

膺架施工与安全控制

膺架施工须以批准的专项方案和应急预案为前提。本规范规定，安装时支墩与基础宜采用栓接或焊接，并应分层搭设剪刀撑以确保稳定性；拆除时则须遵循“先支后拆、后支先拆”的对称原则，逐步卸载。过程管理上，本规范要求在地基完工、搭设至关键高度及遭遇极端天气后等节点进行分阶段检查验收，同时需对位移进行每日不少于一次的监测，并明确了监测项目的报警值。

钢桁梁架设与质量保障

架设作业强调两侧对称拼装，并应尽快形成稳定三角形结构，长杆件严禁长时间悬臂。线形控制要求每节间进行一次轴线与高程测量，并结合膺架变形与基础沉降动态调整拱度。高强度螺栓须按规定顺序施拧，并在终拧后限定时段内完成扭矩检查与涂装。最终质量控制要求钢桁梁安装轴线偏位不大于10毫米，梁底高程偏差控制在±10毫米以内。
