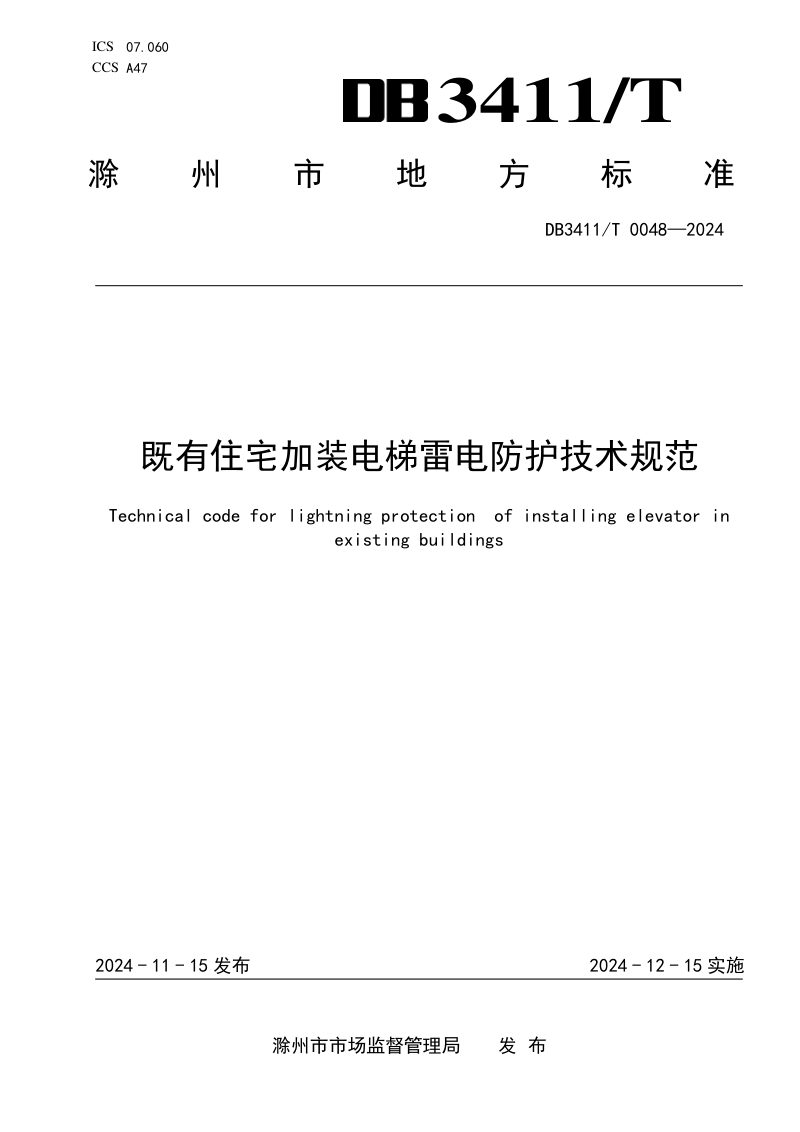

安徽省滁州市《既有住宅加装电梯雷电防护技术规范》DB3411/T 0048-2024

本规范对既有住宅加装电梯的雷电防护技术提出了系统性要求，涵盖防护等级确定、直击雷与闪电电涌侵入防护、等电位连接及屏蔽措施等关键环节。本规范明确，加装电梯的防雷等级应与既有住宅保持一致，并依据电梯井道是否处于原建筑物接闪器保护范围内，分别规定了接闪器的设置条件与连接要求；同时，对利用电梯钢结构作为自然引下线、共用接地装置的连接方式以及井道内接地专线的敷设均给出了具体技术参数。此外，本规范还建立了周期性检测与日常性维护相结合的长效管理机制，为保障加装电梯在雷雨环境下的安全运行提供了完整的技术依据。

接闪与引下系统

本规范根据加装电梯与既有住宅接闪器的相对位置，分情形作出规定。当电梯不在保护范围内时，电梯井屋面及连廊须敷设接闪器或利用金属屋面替代；当处于保护范围内时，虽可不另设接闪器，但必须与建筑物接闪器进行不少于两处的电气连接。引下线可利用电梯钢梁、钢柱等金属构件，各构件间须形成电气通路，并与接闪器、接地装置可靠连接，构成闭合回路。

接地与等电位防护

本规范要求加装电梯的雷电防护装置、电气电子系统应与既有住宅共用接地装置，且接地连接点不少于两处。在井道内侧须通长敷设一根40×4mm镀锌扁钢作为接地专线，电梯的电气设备、外露导电部分及主拖动机械机座、导轨架、轿厢等金属构件均须就近与该专线连接，过渡电阻应小于0.2Ω。电气线路须采取屏蔽措施，屏蔽层或金属线槽须在两端接地，不同电压等级的线路应分穿不同金属管。

检测与维护制度

本规范将雷电防护装置的维护分为周期性维护和日常性维护两类。周期性维护每年一次，应在雷雨季节到来前完成全面检测；日常性维护须在每次雷击后进行，雷电活动强烈地区还应随时开展目测检查。检测工作应符合GB/T21431-2023的技术要求，检测宜采用本规范附录提供的记录表与报告模板，发现问题须及时整改。
