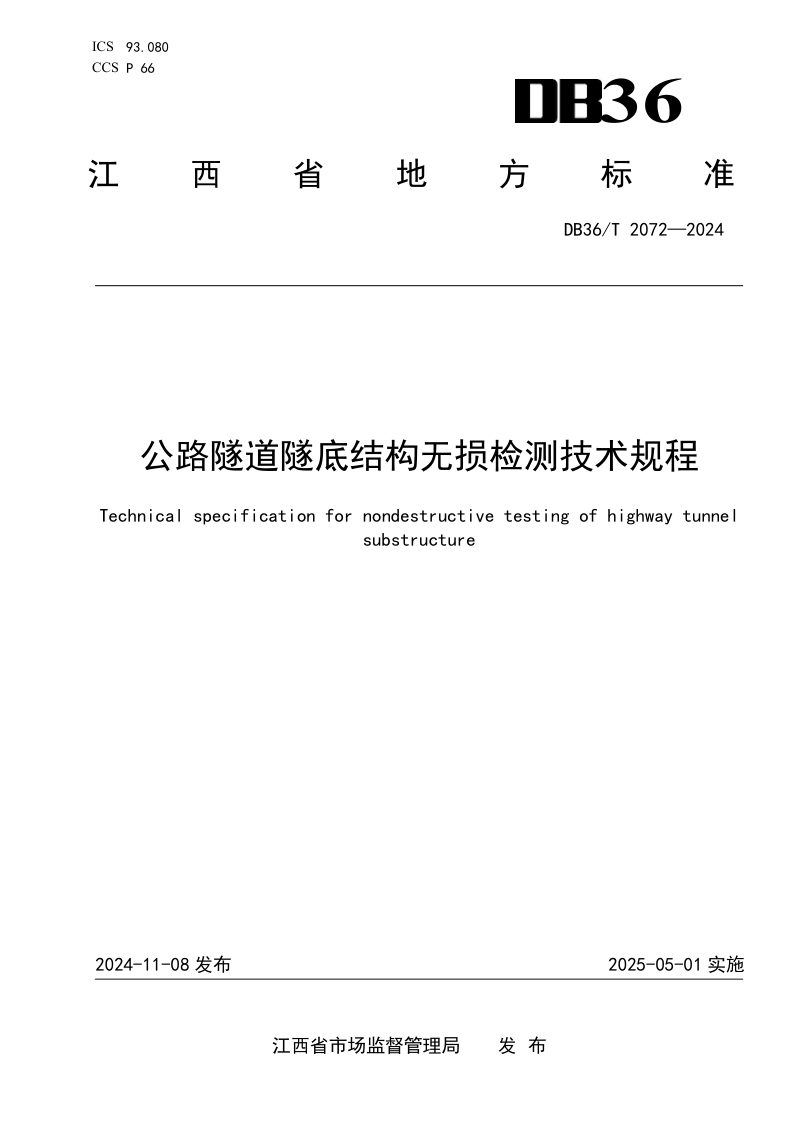

江西省《公路隧道隧底结构无损检测技术规程》DB36/T 2072-2024

本规程规定了公路隧道隧底结构无损检测的全套技术方法、操作流程与成果判定准则，覆盖在建与运营两阶段。本规程以地质雷达法、三维地质雷达法、等值反磁通瞬变电磁法、瑞利面波法、陆地声呐法、地震映像法、激光断面仪法及三维激光扫描仪法为主要手段，针对仰拱初衬与二衬厚度、钢筋保护层厚度、仰拱填充层厚度、内部缺陷及背后脱空、钢架钢筋数量分布、混凝土抗压强度以及隧底轮廓断面等核心指标，提出了从检测前资料收集、方案编审、设备选型、测线布置到数据处理与结果判识的系统性要求。同时，本规程对检测单位和人员的资质资格、安全防护以及检测报告的内容深度均作出了明确规范。

检测核心技术体系

本规程构建了多方法互补的隧底结构无损检测体系。对于结构层厚度与内部缺陷，以地质雷达法和三维地质雷达法为主力探测手段，根据在建阶段与运营阶段的不同分辨率需求选定天线频率；对于富水区及深层缺陷，引入等值反磁通瞬变电磁法进行低阻异常判识；瑞利面波法、陆地声呐法和地震映像法则作为浅层地震反射波方法的有效补充，用以探测内部不密实、空洞及层间脱空等缺陷。抗压强度检测可依据条件选用回弹法或超声回弹综合法，而隧底轮廓检测则依托激光断面仪和三维激光扫描仪实现超欠挖与侵限的精确测量。

检测实施与成果判定规则

本规程强调测线以纵向连续探测为主、横向加密为辅的布置原则，并针对不同检测项目规定了具体的测点间距、激光设备对中整平流程及三维扫描点云配准方法。在成果判定上，本规程给出了各类缺陷的典型图谱判识特征，如松散不密实对应信号凌乱与低频特征，层间脱空表现为强连续反射同相轴，空洞则呈孤立强振幅同相轴；轮廓检测需通过仪器高修正和设计断面曲线比对，精确标定超欠挖部位、侵限面积等关键信息。检测报告须包含缺陷桩号、深度位置及规模，并附相应成果图像。
