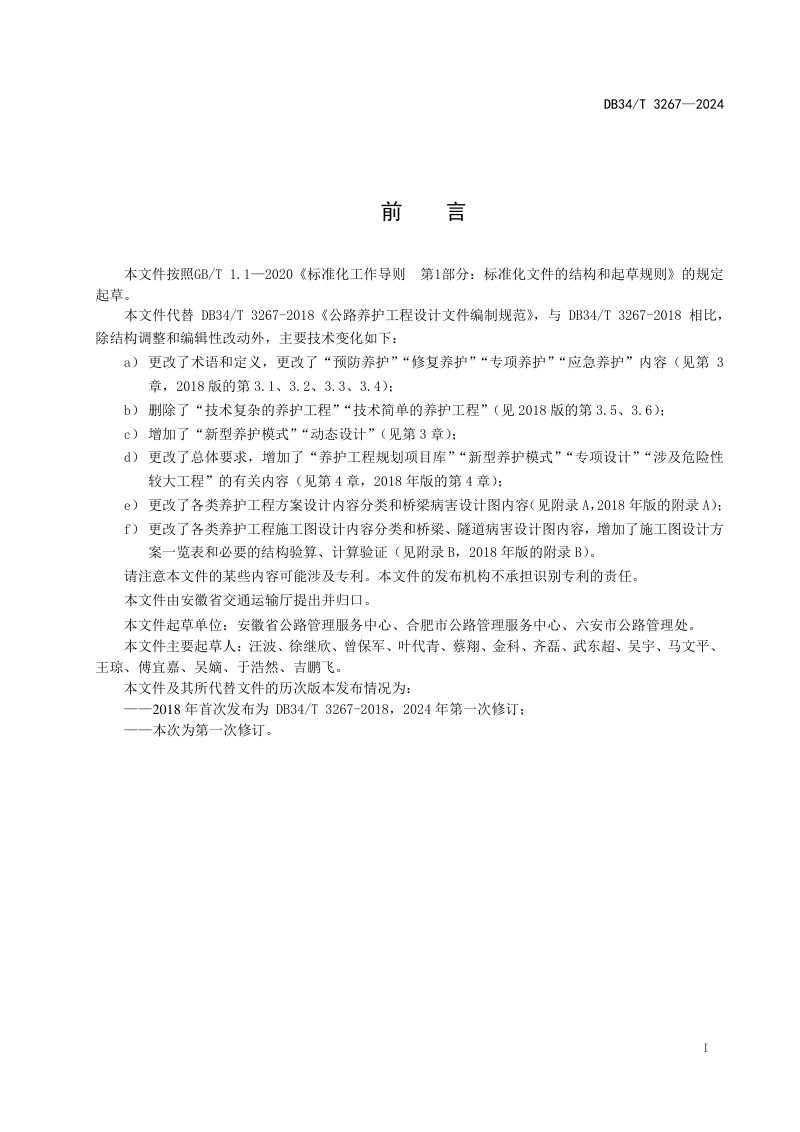

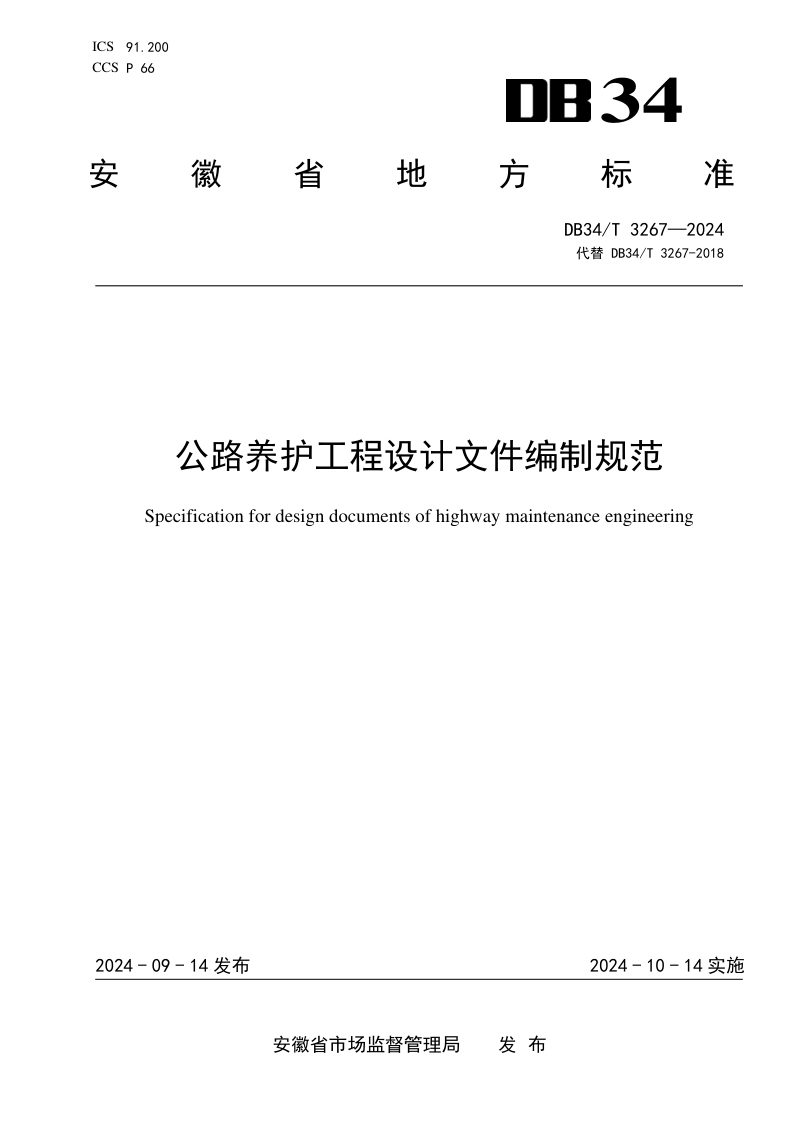

安徽省《公路养护工程设计文件编制规范》DB34/T 3267-2024

本规范规定了安徽省等级公路养护工程设计文件编制的总体要求、方案设计、施工图设计及设计成果提交等内容，适用于预防养护、修复养护、专项养护、应急养护及综合养护等各类养护工程。本规范强调设计应以有效期的专项调查检测为依据，强化对显性、隐性病害的诊断分析，并引入新型养护模式和动态设计理念，要求因地制宜、绿色环保，做好交通组织设计以降低施工对交通的影响。设计文件须对交通组织方案、材料指标、施工工艺及验收标准作出明确规定，涉及危险性较大的工程还应符合相关安全技术规范要求，最终通过审查或审批后方可使用。

总体要求与设计原则

本规范明确养护工程规划项目库作为立项依据，设计应综合考虑养护历史与近远期改扩建计划，通过路况检测评定开展需求分析和科学决策。技术简单的工程可采用一阶段施工图设计，其他工程一般采用方案设计和施工图设计两阶段设计，技术复杂的还需开展专项方案设计。设计原则强调因地制宜、分类分段设计、完善附属设施，并要求采用新型养护模式时提出有效的评价指标和绩效目标。

方案设计核心要点

方案设计需在养护决策基础上，拟定两个及以上总体或分项设计方案并进行综合比选，确定推荐方案。修复养护及专项养护的结构修复须结合必要的结构验算，充分利用既有检测资料，必要时补充勘察调查。设计文件应包含总说明书、调查检测评定、路线、路基路面、桥涵隧道、交通工程及沿线设施、环境保护与循环利用、施工组织方案及设计概算等内容，形成完整的技术经济论证。

施工图设计与成果提交

施工图设计依据方案设计批复意见进行，需补充必要调查检测资料，优化养护方案，明确各项工程的具体结构类型、尺寸及设计图，编制施工图预算以满足审查与施工需要。一阶段施工图设计还应增加比选方案及图表。设计成果幅面采用A3横式，方案设计封面为绿色，施工图设计封面为白色，图表均须由相应资格人员签署，建设单位可与设计单位协商同步提交电子文件以便档案管理。
