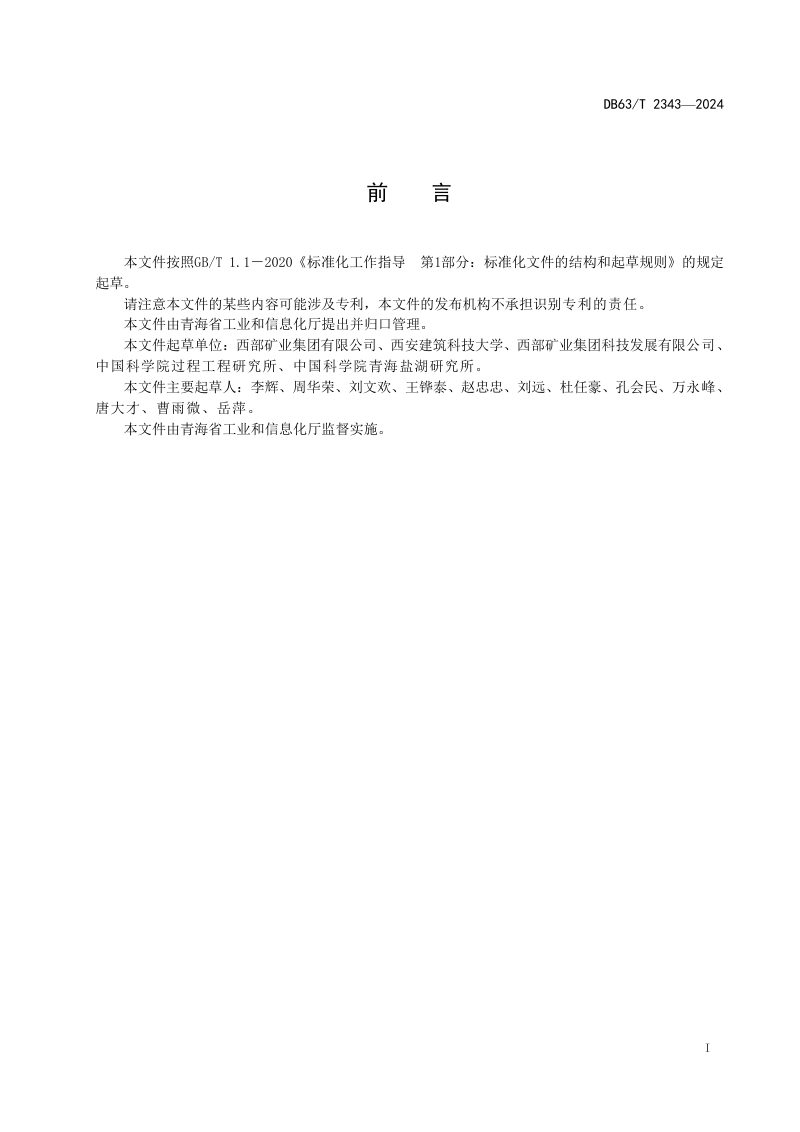

青海省《铅冶炼水淬渣多固废复合矿山充填材料应用技术规程》DB63/T 2343-2024

本规程规定了铅冶炼水淬渣多固废复合矿山充填材料在矿山充填作业中的全流程技术要求，涵盖术语定义、作业程序、原材料准备、充填材料制备、充填作业、质量检测与验收等各环节。本规程以铅冶炼水淬渣为主要原料，复合碱渣、钙基工业废渣、水氯镁石等多类工业固废，并配以少量水泥，经改性制成复合胶凝材料，再与尾砂、水拌合形成高流动度料浆，用于矿山采空区充填。本规程旨在规范此类固废基充填材料的工程应用，确保充填体强度与环保性能满足矿山安全生产与环境保护要求。

原材料技术要求

本规程明确了各类原材料的质量指标。铅冶炼水淬渣须磨细至比表面积不低于400m²/kg，且7天与28天活性指数分别不低于60%和70%；钙基工业废渣的氧化钙含量不低于85%；水氯镁石中六水氯化镁含量不低于90%；水泥须采用42.5级普通硅酸盐水泥；尾砂含硫量不超过8%。不同来源的充填用水需按规范检测硫酸根与pH值。

充填材料制备与配比

本规程规定了充填材料的配比范围与技术指标。铅冶炼水淬渣多固废复合胶凝材料中水泥质量含量不得超过25%，料浆质量浓度控制在70%至76%之间。针对不同充填层位，胶砂比从1:1至1:12不等，其中浇筑层需求最高，二步采充填层需求最低，以适应矿山不同开采步骤对充填体强度的差异化要求。

质量检测与验收

本规程建立了从原材料到充填体的全过程质量控制体系。胶凝材料须对安定性、强度及凝结时间进行复检；充填过程中须实时检测料浆浓度、胶凝材料给料量等参数；成型后的充填体除满足抗压强度要求外，还需通过重金属浸出检验，确保充填体在地下的长期环境安全性。遇原材料或工艺重大变更时，须开展型式检验。
