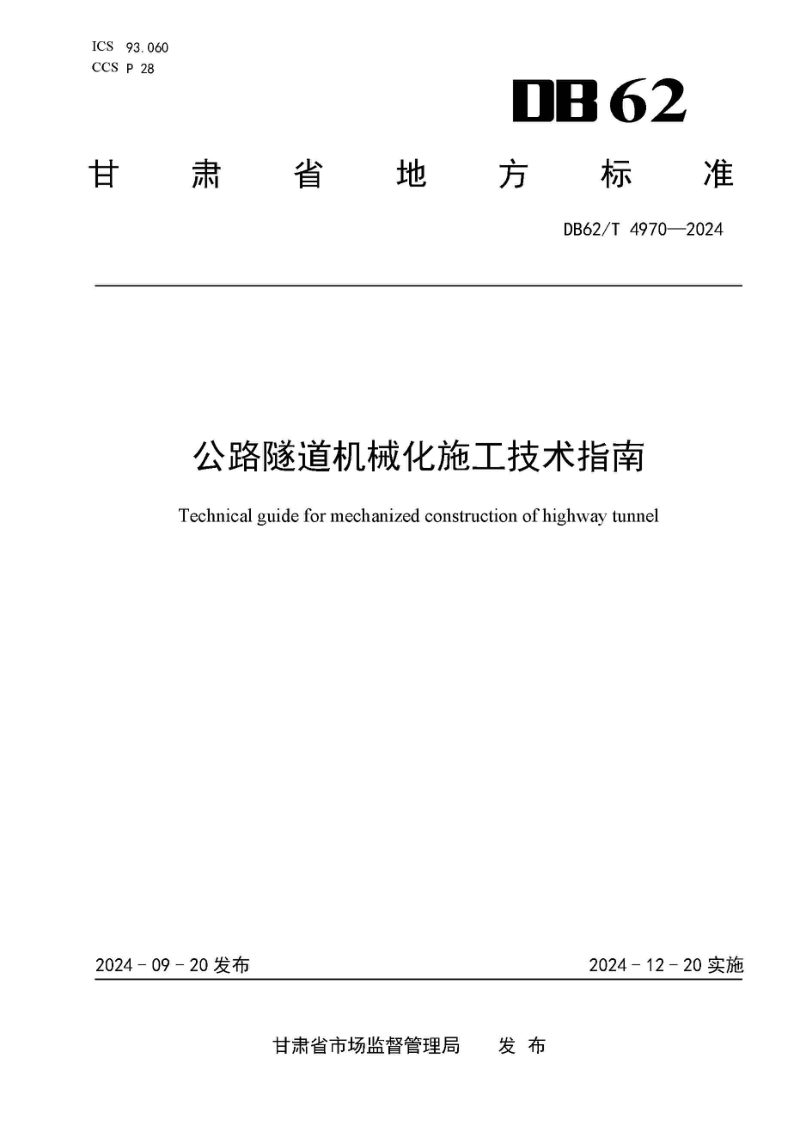

甘肃省《公路隧道机械化施工技术指南》DB62/T 4970-2024

本指南立足甘肃省内黄土高原、青藏高原和内蒙古高原交汇地带的复杂地质条件，针对公路山岭隧道（不含盾构和TBM）的机械化施工需求，系统规定了从施工准备、各工序机械化设备配套与选型、设备操作要点到信息化管理的关键技术要求。本指南将隧道机械化配套划分为I型（硬质岩凿岩台车作业）、II型（软质岩悬臂掘进机作业）和III型（土质隧道挖掘机作业）三类，分别对应不同的围岩强度和适用范围，并给出了凿岩台车、掘进机、拱架安装机、湿喷机械手、防水卷材铺挂台车、自行式仰拱栈桥、自行式液压二衬台车及二衬养生台车等核心设备的详细施工工艺流程、质量控制要点和安全操作注意事项。本指南还强调了推广具备自动化、信息化、智能化功能的装备，要求构建协同管理平台，实现施工数据的互联互通与共享共用。

三大机械化配套类型及适用范围划分

本指南依据围岩地质特征，将机械化配套分为三类：I型适用于岩石单轴抗压强度大于21.5MPa的硬质岩层，以多臂凿岩台车为核心开挖设备；II型适用于抗压强度在9MPa至21.5MPa之间的软质岩层，采用悬臂式掘进机开挖；III型适用于抗压强度小于9MPa的土质隧道，主要依靠挖掘机配合鹰钩作业。配套方案还需结合隧道长度、工期和断面大小综合确定，例如单作业面长度不小于2km的石质隧道宜选用I型配套。

各工序核心机械设备施工技术规定

本指南对各工序的关键设备提出了明确技术要求。在开挖环节，规定了多臂凿岩台车需实现精准定位与快速钻孔，悬臂式掘进机应配置干湿除尘系统并采用激光制导控制以减少超欠挖。初期支护中，拱架安装机要确保钢拱架连接牢固、拱脚无虚渣，湿喷机械手则需具备速凝剂自动计量功能并严禁回弹物重新利用。衬砌与防排水方面，自行式液压二衬台车应具备逐窗入模布料功能并加装拱顶空洞监测仪，防水板焊接须通过充气法检验双焊缝气密性。

施工质量控制与安全操作要点

本指南为每类设备都制定了详细的质量控制与安全操作规定。质量上注重工序衔接与参数控制，如爆破后需根据炮孔残眼率优化参数，喷射混凝土须分层施作并填充密实，衬砌养生时间不应少于7天。安全方面特别强调设备行走须设专人指挥、液压支撑必须锁定、作业范围内禁止人员穿行，并要求各类台车设置醒目的警示灯带与防护网，确保机械化施工中的人员与设备安全。
