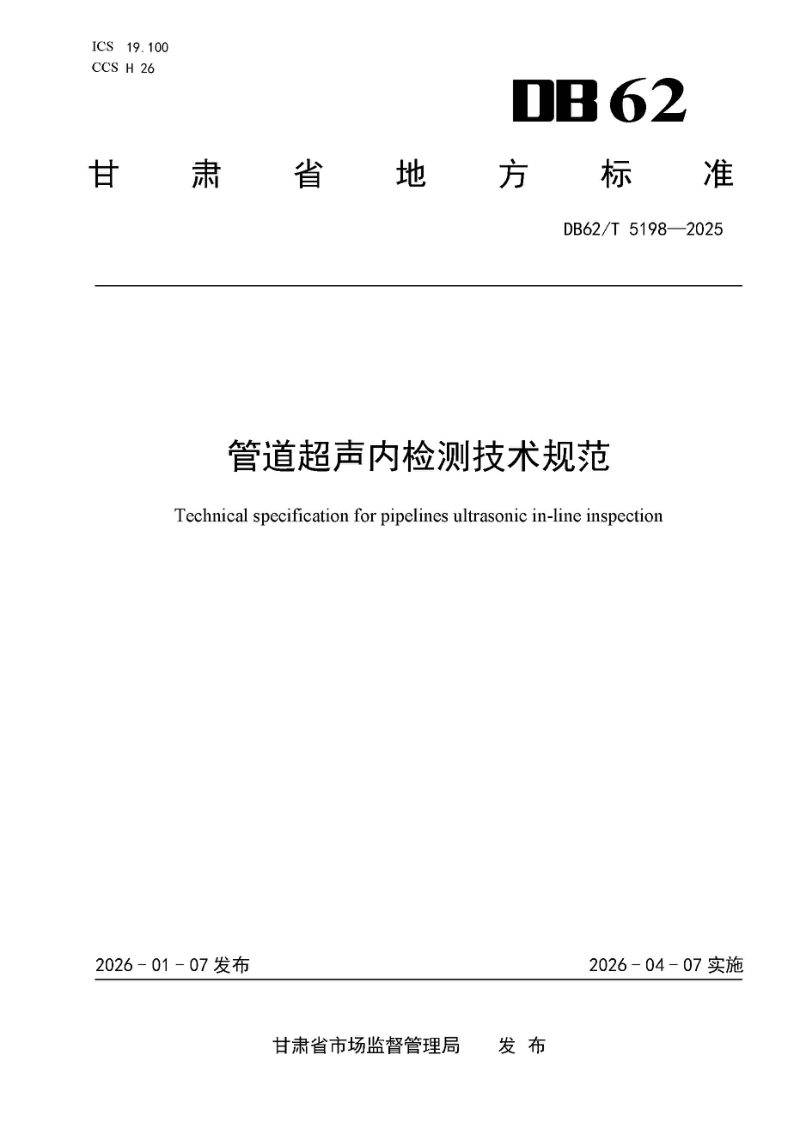

甘肃省《管道超声内检测技术规范》DB62/T 5198-2025

本规范规定了管道超声内检测技术的通用要求及对应的证实方法，适用于输送介质为液体的管径DN114以上输油管道。本规范从检测设备、人员资质、检测流程、数据处理、开挖验证到报告编制，构建了覆盖检测全过程的技术与管理体系。在技术层面，本规范明确了超声检测频率与检测精度的选择原则，提出了管体凹陷、金属损失、焊缝缺陷等异常类型的精度指标；在管理层面，本规范详细规定了资料收集评估、检测方案制定、管道清理准备等前置环节，以及实施过程中的设备校准、运行监控、关键部位记录等操作要点，并建立了从数据采集、信号处理、缺陷识别分类到开挖验证与结果反馈的闭环流程，确保检测结果的准确性与可追溯性。

检测设备与技术要求

本规范要求超声内检测设备的整体检测精度和可靠性应符合GB/T27699的规定，超声检测系统硬件参数应符合或优于GB/T27664.1的要求。检测频率需根据管道材质、壁厚及预期缺陷类型等因素合理选择，检测精度应保证能够识别管道规定的最小允许缺陷尺寸，并对管体凹陷、金属损失异常及焊缝异常的检测精度给出了分级参考指标。从事超声内检测的人员必须持有UT（Ⅱ级）及以上资格证书。

检测实施与数据处理

检测实施前需完成资料收集评估、方案编制及管道清理等工作，方案至少应包含管道概况、检测目的、设备选型及安全保障措施等内容。实施过程中，设备须经标准试块校准后方可投入运行，检测器经过阀门、三通、弯头等关键部位时应重点监测信号变化并记录原始波形。检测结束后，数据处理涵盖噪声去除、信号增强、特征提取等步骤，并据此计算壁厚、绘制壁厚剖面图，对缺陷按SY/T4109要求进行分类评级。

数据验证与报告编制

本规范规定了开挖验证点的选择原则，优先针对深度最大、异常特征不明及影响结构完整性的缺陷进行验证，并须综合环境、地质与安全条件确定点位。验证过程包括方案编制、现场开挖、无损检测及数据比对，验证结果须反馈至数据分析团队以优化判识标准。检测报告须全面阐述项目概况、设备信息、检测过程、数据处理方法及结论建议，并对缺陷分级提出处理措施，对管道剩余寿命与后续运行管理给出评估和建议。
