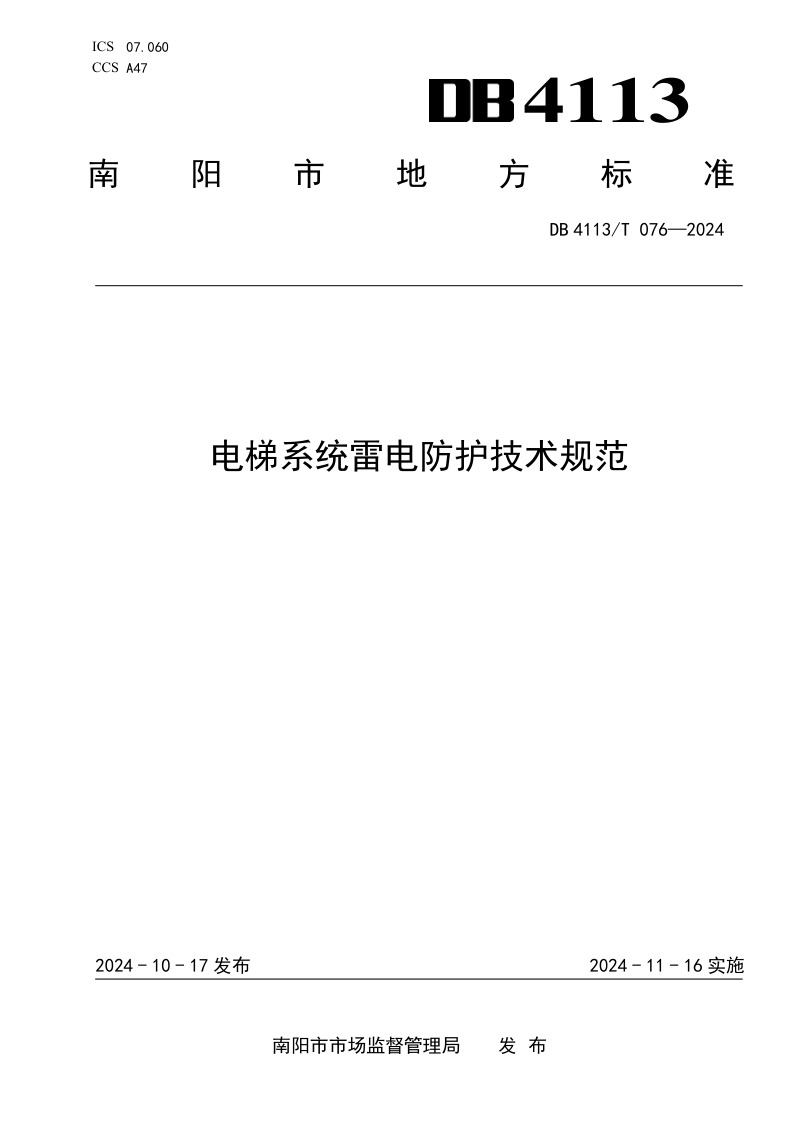

河南省南阳市《电梯系统雷电防护技术规范》DB4113/T 076-2024

本规范规定了电梯系统雷电防护技术的各项技术要求，适用于南阳市新建、改建、扩建建筑物垂直电梯的防雷设计。本规范从基本要求、外部防护和内部防护三个维度构建了完整的防护体系，强调电梯防雷应与本体建筑物防雷装置紧密结合，依据建筑物防雷类别和电子信息系统防护等级进行设计。防护措施涵盖接闪、分流、屏蔽、等电位连接和电涌保护器安装等多个环节，确保电梯系统在雷电环境下能够安全可靠运行，做到技术先进、经济合理。

电梯雷电防护的总体设计原则

本规范明确电梯防雷设计须遵循国家及行业标准，其防雷类别和电子信息系统防护等级应直接沿用所在建筑物的分类定级。设计时应将建筑物内部空间按由外到内划分不同的雷电防护区（LPZ），以针对性地确定各区域的电磁脉冲强度及防护措施。特别规定，机房内预留的接地端子严禁从用作直击雷引下线的柱钢筋引出，且机房内所有设备不得与屋面接闪器直接相连，以确保电气安全。

内外结合的防雷技术体系

在外部防护层面，本规范要求电梯所在建筑物的接闪器、引下线和接地装置均需满足相关国标规定。位于顶层的电梯机房与建筑物共用接闪器，外墙观光电梯则需采取防侧击雷措施。整个电梯系统须与建筑物共用接地装置，冲击接地电阻不得大于4Ω。在内部防护层面，本规范从电磁屏蔽、等电位连接与接地、电涌保护器安装三方面作了细化规定，包括井道内布设垂直接地干线和均压环，以及为电气和电子系统设置适配的电涌保护器（SPD）等。
