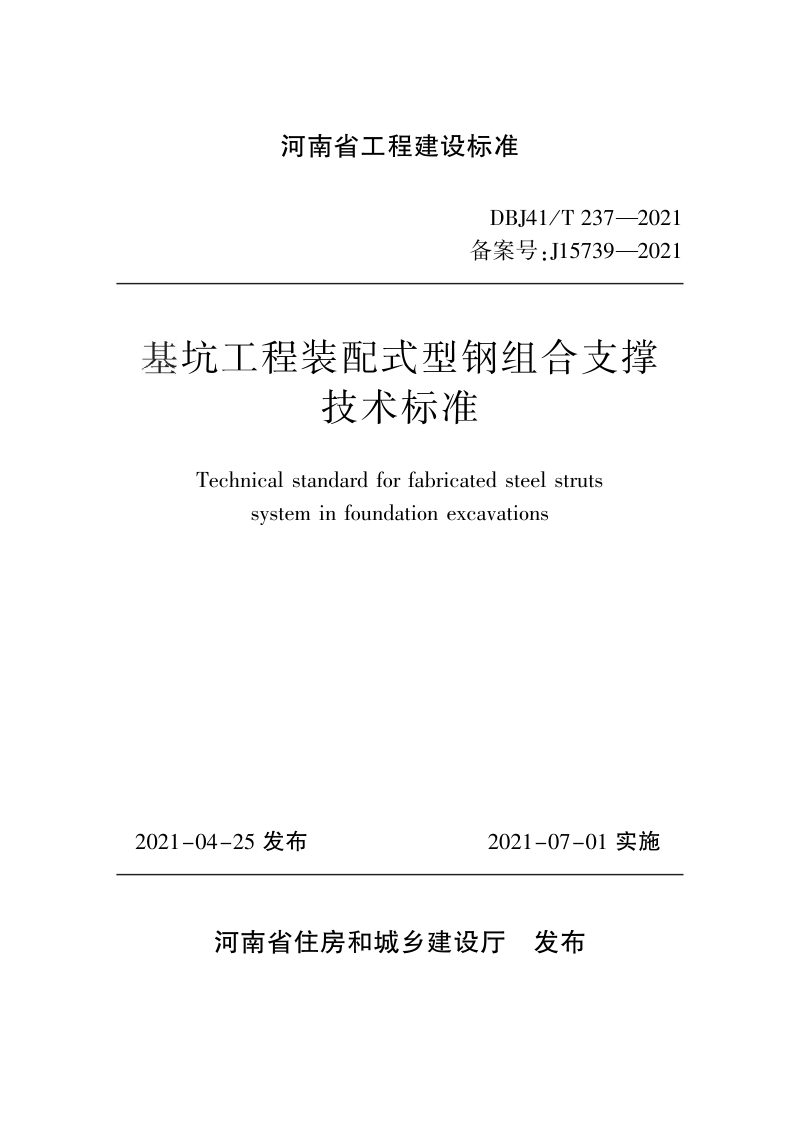

河南省《基坑工程装配式型钢组合支撑技术标准》DBJ41/T 237-2021

本技术标准系统规定了装配式型钢组合支撑在基坑工程中的设计、施工、监测与验收要求，适用于河南省内建筑与市政工程临时性基坑支护。本规范以技术先进、安全适用、经济合理、绿色环保为原则，确立了由型钢支撑梁、组合围檩、型钢立柱及辅助连接件通过高强螺栓装配而成的支撑结构体系。标准要求标准件在工厂预制、现场拼装，实现构件重复利用和预应力动态调控，全过程涵盖从结构布置、构件计算、预应力施加、基坑开挖、支撑拆除回收到监测报警的各环节，旨在确保支撑系统承载力、刚度及整体稳定性，有效控制基坑变形，保障周边建筑与地下设施安全。

结构体系与设计原则

本规范明确型钢组合支撑由水平支撑结构和竖向支承结构组成，水平支撑包括角撑、对撑、八字撑及组合围檩，竖向支承包含立柱和立柱桩。设计须依据承载能力极限状态和正常使用极限状态进行，计算时充分考虑预加轴力、温度变化及立柱差异沉降等作用。构件计算涵盖型钢支撑梁的强度、整体稳定性与单肢稳定性验算，以及组合围檩结合面的抗剪连接承载力验算，并引入重复利用折减系数。

关键构造与节点要求

本规范对关键节点提出严格构造规定：型钢支撑梁上下翼缘须设置盖板与系杆以增强整体性，拼接节点应错开布置并优先采用高强螺栓连接；组合围檩应沿基坑周边封闭设置，与围护墙间通过抗剪连接件及细石混凝土填实；预应力装置设于支撑端部，加载横梁与保力盒须保证传力可靠；立柱长细比限制、立柱间剪刀撑设置及立柱桩埋入深度均有明确指标，确保支撑体系在各种工况下的稳定传力。

施工、监测与验收流程

本规范规定了支撑安装须遵循“先围檩、后对撑角撑”的顺序，预应力按设计分级施加并锁定，基坑须分层对称开挖，严禁碰撞支撑。监测工作贯穿全过程，重点监测围檩水平位移、支撑轴力和立柱位移，并设定报警阈值。验收按分项工程进行，对原材料、构配件进场、安装偏差及节点连接质量均设定主控项目与一般项目的量化验收标准，强调重复利用构件须重新检验方可再次使用。
