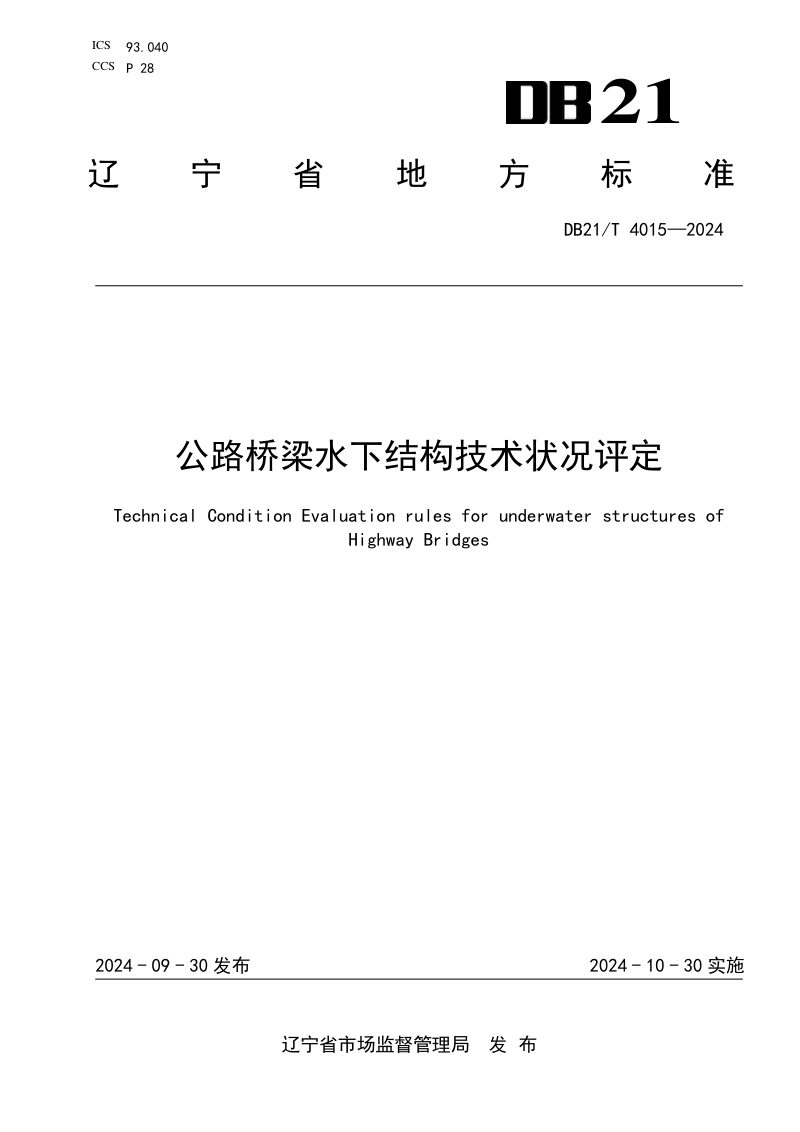

辽宁省《公路桥梁水下结构技术状况评定》DB21/T 4015-2024

本文件规定了公路桥梁水下结构技术状况评定的基本规定、评定计算方法及构件评定标准。本规范采用分层综合评定与五类桥梁单项控制指标相结合的方法，对桥墩、桥台、墩台基础、河床及调治构造物五大部件进行系统评价，评定时先对构件病害层进行量化扣分，再逐层向上汇总至部件层与总体结构层，最终将桥梁水下结构技术状况划分为1至5类。评定结果直接对应不同的养护对策，当主要部件达到4类或5类且影响安全时，可按最差缺损状况进行评定，同时设置了包括基础冲刷深度超限、桥墩严重失稳等在内的五类桥梁单项控制指标，确保结构安全隐患能够被直接识别。

评定体系与计算方法

本规范建立了从构件到部件再到总体结构的三层递进评定体系。在构件层，依据各类病害的评定标度进行量化扣分，将病害程度映射到0至100分的评分区间，并通过特定公式计算构件的技术状况评分。在部件层，采用构件得分平均值与最低得分进行综合修正，引入随构件数量变化的系数t以合理反映部件整体状态。最终，将各部件评分乘以对应的权重系数求和，得出桥梁水下结构总体技术状况评分，并按分数界限划分为五个等级。

构件评定指标与病害分类

本规范针对桥墩、桥台、基础、河床和调治构造物分别制定了详细的评定指标与分级标准。桥墩与桥台的评定涵盖蜂窝麻面、剥落露筋、空洞孔洞、钢筋锈蚀、混凝土碳化腐蚀、磨损、裂缝及位移等病害类型，其中裂缝按不同部位和形态分为网状、纵向、横向、竖向等多种类别并分别设定标度。基础评定重点关注冲刷掏空、剥落露筋、冲蚀、沉降、滑移倾斜及裂缝等指标，河床评定聚焦堵塞、冲刷及河床变迁，调治构造物则从损坏和冲刷变形两个维度进行评价。
