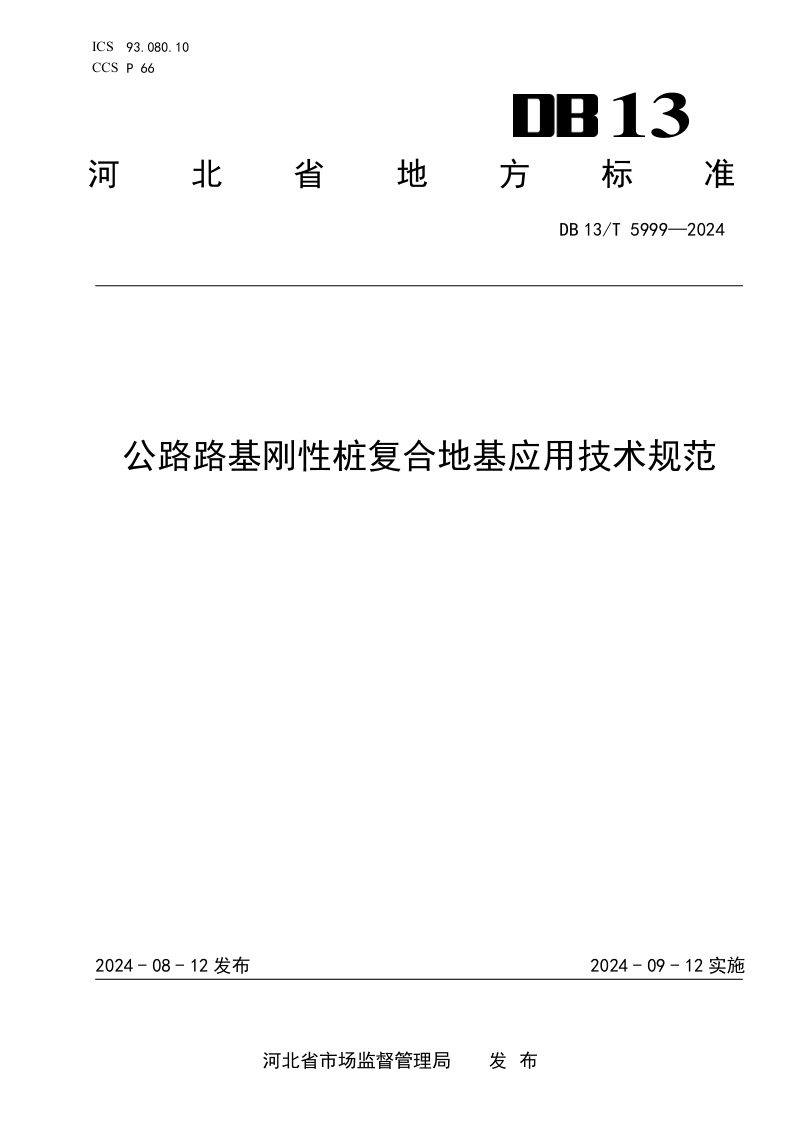

河北省《公路路基刚性桩复合地基应用技术规范》DB13/T 5999-2024

本规范针对公路路基刚性桩复合地基的应用，从术语定义、基本规定、设计、施工到质量检验作出了系统性技术要求。本规范明确刚性桩包括素混凝土桩、水泥粉煤灰碎石桩（CFG桩）和预应力混凝土管桩，适用于深厚软土地基上荷载较大、变形控制严格的桥涵过渡段、路堤拓宽及高填方路段。在设计层面，本规范给出了桩径桩长选取、桩帽尺寸与配筋计算、加筋垫层构造、承载力及沉降验算等具体方法与参数；在施工层面，本规范规定了灌注桩和管桩的工艺选择、桩头处理、桩帽浇筑及垫层铺设的控制要点；质量检验方面则明确了完整性检测、承载力试验的频率与合格标准。

适用范围与基本要求

本规范适用于新建及改扩建各等级公路路基刚性桩复合地基处理，要求设计前进行详尽的工程地质勘察，分析土层分布、地下水腐蚀性及路基荷载变形要求。当地基土和地下水对混凝土有中、强腐蚀性时不宜采用刚性桩。施工前须通过室内配比试验和现场工艺性试验确定施工参数，并普遍设置桩帽和加筋垫层以保证桩土共同受力。

核心设计参数与构造

本规范规定刚性桩宜采用三角形或正方形布桩，设桩帽时桩间距可取5至6倍桩径。桩帽厚度一般为0.3 m至0.4 m，并根据桩间距与桩径关系公式校核，同时对其连接部位进行弯矩验算。加筋垫层厚度不宜小于30 cm，需在桩顶铺设土工格栅等高强材料，最下层距桩顶不小于100 mm。对于深厚软土层，桩长应按沉降与稳定计算确定，并穿过潜在滑动面以下1 m至4 m。

施工工艺与检验标准

本规范要求灌注桩施工桩顶高程高出设计值不少于0.5 m，CFG桩坍落度视工艺不同控制在30 mm至200 mm之间，成桩7天后可进行低应变完整性检测。预应力混凝土管桩可采用静压法或锤击法沉桩，接桩焊接须满足二级焊缝并自然冷却。施工完成后，承载力载荷试验抽检频率为总桩数的0.2%至0.5%，同一路段不少于3根，且各项允许偏差与检验方法均列表示出。
